Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | 8CH-OADM-D-WE-D-1U | Lunghezza d'onda: | C21 a C28 |
---|---|---|---|
Passband di Manica: | 0.8nm (100Ghz) | Linea tipo: | Singolo Doppio-Side della fibra |
Connettore: | LC/UPC | Pacchetto: | 19" supporto di scaffale 1U |
Evidenziare: | modulo di 100Ghz DWDM OADM,Oadms C28,8CH ottici aggiungono il multiplexor di goccia |

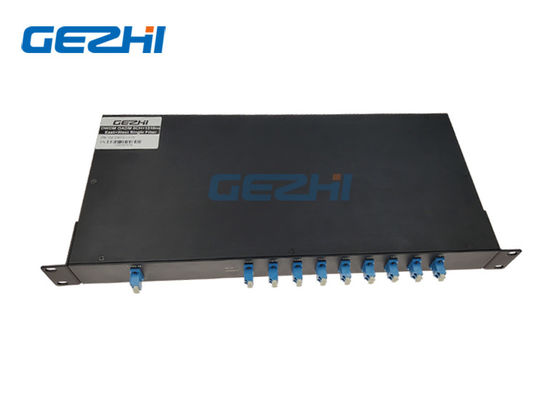

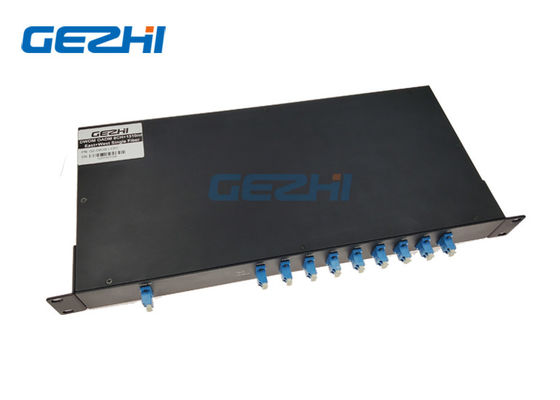

8CH modulo semplice 1RU 19" di doppio-side DWDM OADM telaio dello scaffale
I DWDM basati TFF di GEZHI ottici aggiungono/moduli di goccia sono progettati per elettricità statica ed i sistemi basati ROADM. 8CH il modulo semplice 1RU 19" di doppio-side DWDM OADM telaio dello scaffale è utilizzato per ottico aggiunge/goccia che multiplexa i segnali ottici nelle applicazioni della rete di multi-lunghezza d'onda DWDM. È basato sulla tecnologia di TFF e funziona alle lunghezze d'onda di griglia DWDM del ITU di gioco di canale 100GHz o 200GHz a partire da CH15 a CH64. La configurazione del porto (1-8CH aggiungono/porti di goccia), il gioco di Manica ed il tipo dell'adattatore possono essere personalizzati.
Caratteristiche | Applicazioni |
|
|
Specificazione
Parametro |
Unità |
Il Doppio-side DWDM OADM sceglie la fibra | ||
Aggiunga | Goccia | |||
Lunghezza d'onda di Manica | nanometro |
C21~C28 |
||
Lunghezza d'onda concentrare Accuratezza |
nanometro | Griglia @DWDM di ITU-T | ||
Passband di Manica |
nanometro | 0,8 (100Ghz) | ||
Perdita di inserzione | dB | <2> | <2> | |
Ondulazione di Manica | dB | 0,5 | ||
Isolamento | Adiacente | dB | >30 | |
Non adiacente | dB | >40 | ||
Temperatura di perdita di inerzia Sensibilità |
dB/℃ | <0> | ||
Temperatura di lunghezza d'onda Spostamento |
nanometro ℃ |
<0> | ||
Dipendente di polarizzazione Perdita |
dB | <0> | ||
Modo di polarizzazione Dispersione |
dB | <0> | ||
Direzionalità | dB | >50 | ||
Attenuazione di riflessione | dB | >45 | ||
Trattamento massimo di potere | Mw | 300 | ||
Temperatura di Opterating | ℃ | -20~+70 | ||
Temperatura di stoccaggio | ℃ | -40~85 | ||
Dimensione del pacchetto | millimetro | 19" 1RU |
8CH modulo semplice 1RU 19" di doppio-side DWDM OADM PROCEDURA IN SEQUENZA del FILTRO dal telaio dello scaffale
La fibra singola DWDM OADM aggiunge e cade il modulo
8 il canale DWDM aggiunge & cade il multiplexor per EAST&WEST per la trasmissione dei dati sopra le singole fibre.
Singola trasmissione densa di doppio-side della cassetta di WDM OADM della fibra 8CH
