| Brand Name: | GEZHI or OEM |
| Numero di modello: | Cavo della toppa di MPO OM4 |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

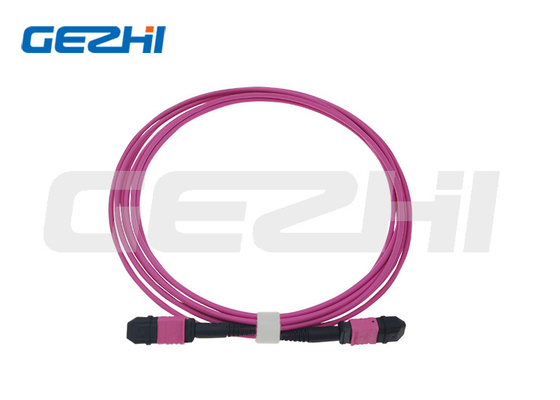

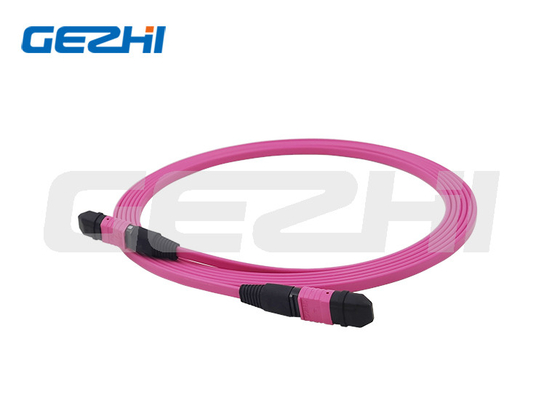

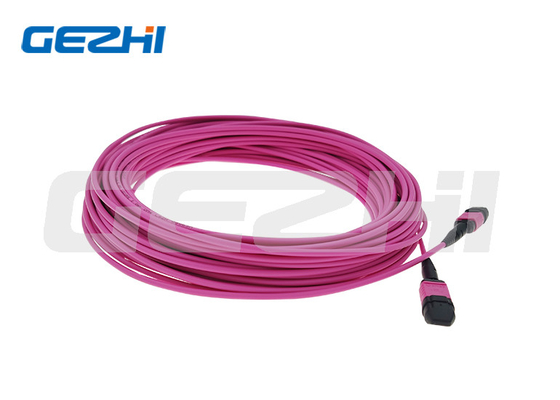

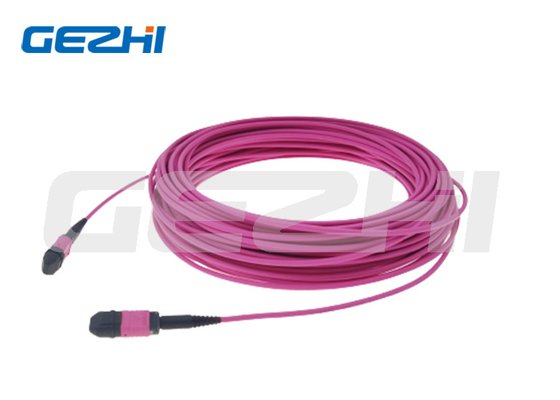

Prodotto FTTH Multiple Mode MPO OM4 Patch La lunghezza del cavo può essere personalizzata Perdita di inserzione
Panoramica del Prodotto
|
I cavi patch vengono utilizzati per fornire la connessione ottica per l'elettronica in fibra ottica.L'uso del cavo patch fornisce un metodo rapido e semplice per l'instradamento delle patch in fibra nei data center, head-end, hub cellulari e uffici centrali.Il cavo patch può essere utilizzato nel percorso di interconnessione o collegamento incrociato che collega le fibre in ingresso all'apparecchiatura elettronica e fornisce patch all'interno dei percorsi delle fibre.I cavi patch includono assemblaggi simplex, duplex e multi-fibra.
I cavi Gezhi Patch sono prodotti e testati in conformità con gli standard di settore TIA 604 (FOCIS), IEC 61754 e YD/T.Tipi di fibra OM1, OM2, OM3, OM4, OM5 o OS2 per soddisfare la domanda di Gigabit Ethernet, 10 Gigabit Ethernet e Fibre Channel ad alta velocità.Ogni terminazione attraverso rigorosi test dei parametri per garantire le massime prestazioni di rete. |
Norma del connettore
SC: TIA/VIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
FC: VIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 e JIS C5973
ST: TIA/VIA, FOCIS2, GR-326.IEC61754-2 e JIS C5973 ecc.
MU: TIA/EIA-604-3A, GR-326.NTT-MU, JIS e IEC.
MTRJ: TIA/VIA, FOCIS12, GR-326.IEC e JIS C5973.
Specifiche ottiche
| Connettore |
SC,LC,FC,ST,E2000,MU, MTRJ,LX.5,DIN,D4 |
Giacca OD(mm) |
1.2x2.5,1.6x3.3,1.73.5,1.8x3.7 2.0x4.1,2.44.9,2.6x5.3,2.8x5.7 |
| Modalità fibra | 9/125 μm, 50/125 μm, 62,5/125 μm, | Colore giacca |
SM:Giallo/Blu/Bianco; OM1 e OM2: arancione;OM3:Acqua; OM4:Acquamarina/Viola/Magenta |
| Polacco | PC, UPC, APC | Lunghezza d'onda |
SM: 1310/1550 nm MM:850 nm |
| Tipo di cavo | Fronte-retro con cordoncino (Fig. 8 Duplex) | Materiale della giacca | LSZH/PVC/OFNR/OFNP |
| Perdita di inserzione | ≤0.3dB (IEC Grado C) | Perdita di inserzione | ≤0.12dB (IEC Grado B) |
| Perdita di ritorno |
SM UPC ≥ 50dB(min) SM APC ≥ 60dB(min) MM P ≥ 35dB(min) |
Intercambiabilità e vibrazione | ≤0,2 dB |
| Temperatura di esercizio | -40~75°C | Temperatura di conservazione | -45~85°C |
Specifica geometrica (per richiesta speciale)
| Elementi | Connettore | Terminale PC | Estremità APC |
| Raggio di curvatura | SC/FC/ST | 10~25 mm | 5~12 mm |
| LC/MU | 7~25 mm | 5~15 mm | |
| Scostamento dell'apice | ≤50um | ||
| Altezza sferica della fibra | +/- 100 nm | ||
| Scostamento angolare | ------ | 8° ± 0,5° | |
|
|
