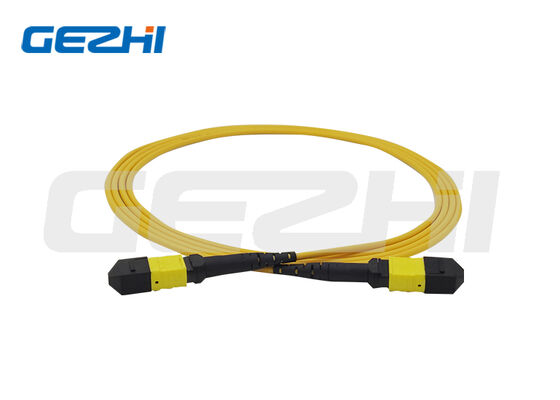

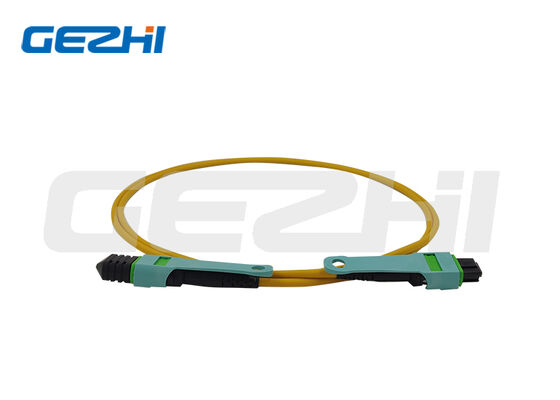

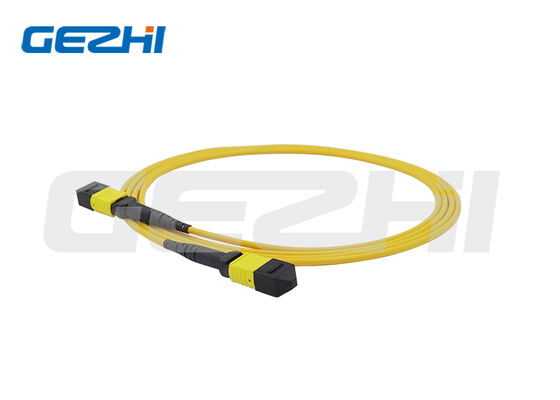

Cavo Patch MPO OS2 Monomodale 9/125µm MPO ad Alta Densità

Name: Cavo Patch MPO OS2 Monomodale 9/125µm MPO ad Alta Densità
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PCMPO-OS2-
Price: 43.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	PCMPO-OS2-
Moq:	1 pz
prezzo:	US$18-US$68
Tempi di consegna:	2-3 settimane

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE/RoHS/ISO9001

Tipo di fibra:

OS2 monomodale 9/125μm, ITU-T G.652.D

Conteggio delle fibre:

8F /12F /24F (disponibile su misura)

Tipo di connettore:

MPO/MTP, maschio/femmina

Fronte dell'estremità:

APC / UPC

Lunghezza d'onda operativa:

1310 nm, 1550 nm

Perdita di inserzione:

Tipico ≤0,35 dB, massimo ≤0,75 dB

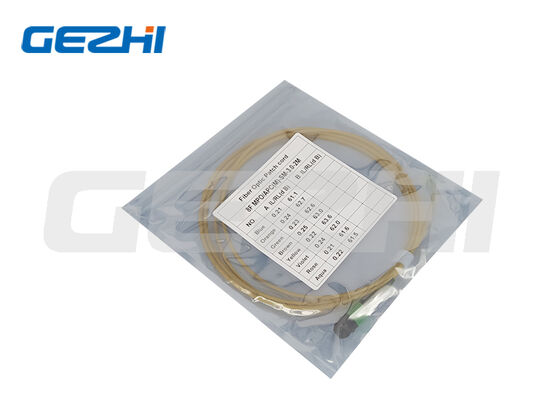

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

1000 pezzi al mese

Evidenziare:

Cavo Patch MPO Monomodale 9/125µm

Cavo Patch in Fibra Ottica MPO OS2

Cavo Patch MTP ad Alta Densità

Descrizione del prodotto

Cavo patch MPO OS2, Monomodale 9/125µm Cavo patch in fibra ottica MPO/MTP

Panoramica del prodotto

Il cavo patch MPO OS2 (Multi-fiber Push-On) è un assemblaggio multifibra progettato per infrastrutture di rete monomodale ad alta densità. Utilizzando fibra monomodale OS2 9/125µm (ITU-T G.652.D), offre prestazioni stabili a bassa perdita a lunghezze d'onda di 1310nm e 1550nm, ideali per collegamenti ottici paralleli di media-lunga portata nei moderni data center e sale di telecomunicazione.

Forniamo due costruzioni principali: cavo patch trunk MPO-MPO straight-through e cavo breakout MPO-LC / SC fan-out. Tutti gli assemblaggi sono testati in fabbrica per perdita di inserzione, perdita di ritorno, qualità del fronte terminale e validazione della polarità prima della spedizione, per garantire un'installazione plug-and-drop e ridurre i tempi di installazione in loco. Compatibile con connettori MTP® per un'interoperabilità flessibile.

Applicazioni

Sistema di cablaggio pre-terminato per data center ad alta densità
Interconnessione ottica parallela 40G /100G /400G /800G DR4, DR8
Cassetta MPO, pannello MPO, collegamento inter-rack di cross-connect in fibra
Interconnessione Data Center (DCI), sala apparecchiature per telecomunicazioni
Infrastruttura backbone campus aziendale, struttura di colocation neutrale per operatori
Commutazione ottica ad alta velocità e distribuzione in fibra ad alta densità

Caratteristiche principali

✅ OS2 Monomodale 9/125µm (G.652.D), guaina gialla
✅ Numero di fibre: 8 core, 12 core, 24 core personalizzabile
✅ Opzione di lucidatura: MPO-APC (≥60dB perdita di ritorno) / MPO-UPC
✅ Polarità: Tipo A, Tipo B, Tipo C per adattarsi al tuo progetto di rete
✅ Opzioni connettore MPO maschio (con pin) / femmina (senza pin)
✅ Guaina: LSZH a bassa emissione di fumo e zero alogeni o OFNP classificata per plenum

Specifiche tecniche

Articolo	Specifica
Tipo di fibra	OS2 Monomodale 9/125µm, ITU-T G.652.D
Numero di fibre	8F /12F /24F (personalizzabile)
Connettore	MPO/MTP, Maschio / Femmina
Fronte terminale	APC / UPC
Polarità	Tipo A / Tipo B / Tipo C
Lunghezza d'onda operativa	1310nm, 1550nm
Perdita di inserzione	Tipica ≤0.35dB, Max ≤0.75dB
Perdita di ritorno	APC ≥60dB; UPC ≥50dB
Guaina del cavo	LSZH / OFNP / PVC
Colore guaina	Giallo
Diametro del cavo	3.0mm (trunk); 2.0mm (gambe fan-out)
Durata di accoppiamento	≥500 volte
Temperatura operativa	−20℃ ~ +70℃
Forma disponibile	Trunk MPO-MPO; Fan-Out Breakout MPO-LC / SC

Chi siamo

GEZHI Photonics è una fabbrica di cavi trunk MPO monomodale OS2 9/125 pre-terminati, che offre all'utente il vantaggio di una qualità costante, un'installazione molto più rapida e una gestione dei cavi più semplice. Il cavo trunk in fibra ottica MPO è adatto per l'uso in transponder QSFP+ 40G, QSFP28 100G, OSFP 400G, connessioni ottiche parallele QSFP 400G. Ogni cavo in fibra MPO OS2 ha superato il test di perdita di inserzione e perdita di ritorno, ispezione del fronte terminale e controllo della polarità in fabbrica, garantendo la conformità e il superamento degli standard di settore.

I nostri servizi

1. Numero di fibre personalizzato

8 Fibre utilizzate per connessione diretta QSFP+/QSFP28 40G/100G.	12-144 Fibre utilizzate per cablaggio strutturale in fibra ad alta densità 10G/40G/100G.

2. Polarità personalizzata

Per inviare correttamente i dati tramite cavo in fibra, il segnale di trasmissione (Tx) di un'estremità del cavo deve corrispondere al ricevitore (Rx) all'altra estremità. E il ruolo della polarità, che definisce la direzione in cui viaggia il segnale, è quello di garantire che questa corrispondenza sia mantenuta. La polarità della fibra è un'area che sembra causare molta confusione nel nostro settore, specialmente quando si tratta di soluzioni MPO multifibra utilizzate nelle applicazioni ottiche parallele.

I connettori MPO includono anche una chiave sul lato superiore del connettore e un punto bianco sul lato per indicare la posizione 1. L'orientamento della chiave è fondamentale per quanto riguarda la polarità.

Esistono anche tre diversi tipi di cavi MPO: Tipo A, Tipo B e Tipo C, come mostrato nelle immagini seguenti:


3. Connettori personalizzati

Le interfacce MPO sulle apparecchiature attive sono maschio (con pin) e per evitare danni al transponder, i cavi patch MPO dovrebbero essere femmina (senza pin).

Maschio (con pin)

Il connettore maschio viene accoppiato al lato femmina per connessioni di adattatori, cassette o pannelli.

Femmina (senza pin)

Il connettore femmina può essere collegato direttamente ai transponder o ad altri connettori maschio.


Informazioni sull'ordine

Tipo	Modalità	Numero di fibre	Polarità	Grado	Connettore A	Connettore B	Lucidatura	Lunghezza
PCMPO	OS2	08=8 Fibre 12=12 Fibre 24=24 Fibre 36=3x12 Fibre 48=4x12 Fibre 96=8x12 Fibre 144=12x12 Fibre	A=Tipo A B=Tipo B C=Tipo C	S=Standard E=Elite	M=Maschio F=Femmina	M=Maschio F=Femmina	P=UPC A=APC	01=1M 02=2M 05=5M 10=10M S=Specifica

Domande frequenti

D: Qual è la differenza tra MPO e MTP?

R: MTP® è una versione migliorata registrata del connettore MPO. Fisicamente sono interoperabili e possono essere inseriti l'uno nell'altro direttamente.

D: Dovrei scegliere APC o UPC per il cavo patch MPO OS2?

R: Per collegamenti monomodali ad alta velocità, si consiglia APC per prestazioni di perdita di ritorno più elevate per evitare problemi di riflessione del segnale.

D: Di quale polarità ho bisogno per il mio cavo MPO OS2?

R: La polarità di Tipo A/B/C deve corrispondere ai tuoi transponder e alle cassette MPO. Si prega di confermare il requisito di polarità prima di ordinare. Non collegare mai connettori MPO maschio-maschio.

D: Posso ottenere lunghezze personalizzate e numero di fibre personalizzato?

R: Sì, supportiamo lunghezze completamente personalizzate, numero di fibre, tipo di breakout e classificazione della guaina per ordini in blocco e richieste di campioni.
