Lo scaffale del modulo 2In1 di 8CH DWDM con il doppio passivo del mux della fibra DWDM filtra le reti dei canali 1x8
DWDM (Wavelength Division Multiplexing denso) è una combinazione di insieme delle lunghezze d'onda ottiche che possono essere trasmesse con una fibra. Questo modulo di DWDM lanciato dalla fotonica di GEZHI è basato sulla tecnologia sottile dell'emulsione. Ciò è una tecnologia laser usata per aumentare la larghezza di banda sulle spine dorsali a fibra ottica attuali. Permette alle reti di fibra ottica di trasmettere simultaneamente i segnali di parecchie lunghezze d'onda.
Le fotoniche di GEZHI forniscono alla gamma completa di DWDM Mux Demux il tipo su misura di Manica, di lunghezza d'onda, di potere, della fibra ed il tipo del connettore. Inoltre il tipo di inserzione di minimo è disponibile
| Perdita di inserzione bassa |
| Alto isolamento |
| Alte stabilità & affidabilità |
| Temperatura di funzionamento industriale |
| (- 40~+80℃ disponibile) |
| Tipo su misura del pacchetto |
| Tubo di acciaio inossidabile, contenitore di ABS, modulo alimentabile dell'ABS, telaio di LGX, Rackmount |
Specificazione
|
Parametro
|
Unità
|
8+1CH DWDM Mux+Demux
|
|
Numero di Manica
|
--
|
8+1CH
|
|
Lunghezza d'onda di operazione
|
nanometro
|
Porto del monitor di C53~C60+Upgrade+1%
|
|
Lunghezza d'onda centrale di Manica
|
nanometro
|
Griglia @DWDM di ITU-T
|
|
Passband di Manica
|
nanometro
|
0,8 (100Ghz)
|
|
Perdita di inserzione @PB
|
dB
|
<2> |
|
Mux 1% che controlla
|
dB
|
<24> |
|
Demux 1% che controlla
|
dB
|
<21> |
|
Isolamento @ a canale adiacente
|
dB
|
>30
|
|
Manica @Non-adjacent di isolamento
|
dB
|
>34
|
|
Manica del @Reflect di isolamento
|
dB
|
>15
|
|
Ondulazione del Passband
|
dB
|
<0> |
|
Perdita dipendente di polarizzazione
|
dB
|
<0> |
|
Dispersione di modo di polarizzazione
|
ps
|
<0> |
|
Direzionalità & attenuazione di riflessione
|
dB
|
Direzionalità: Attenuazione di riflessione >50: >45
|
|
Trattamento di potere
|
Mw
|
<500> |
|
Connettore
|
--
|
SC/UPC o su misura
|
|
Tipo della fibra
|
--
|
SMF-28e o su misura
|
|
Temperatura di funzionamento
|
℃
|
-20 ~ +70
|
|
Temperatura di stoccaggio
|
℃
|
-40 ~ +85
|
|
Dimensione del pacchetto
|
millimetro
|
4slot 19" 1U Rackmount
|
|
Il doppio passivo del mux della fibra DWDM di GEZHI filtra i canali che 1x8 le reti offre le soluzioni di grande capacità del terminale DWDM per espansione di rete. Questo doppio passivo del mux della fibra DWDM filtra i canali che 1x8 le reti è usata per la trasmissione della lunga distanza in cui le lunghezze d'onda sono imballate strettamente insieme sopra la C-banda 100GHz nella griglia (0.8nm). Il doppio passivo del mux della fibra DWDM filtra il Manica dei canali che 1x8 le reti è protocollo trasparente ed adatto per le applicazioni compreso SDH/SONET, di Ethernet 10/1G, della fibra 16/8/4/2/1G, CATV, FTTx, ecc.
Il doppio passivo del mux della fibra DWDM filtra le reti dei canali 1x8

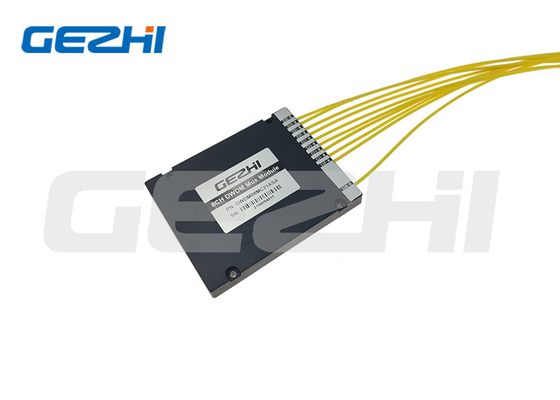

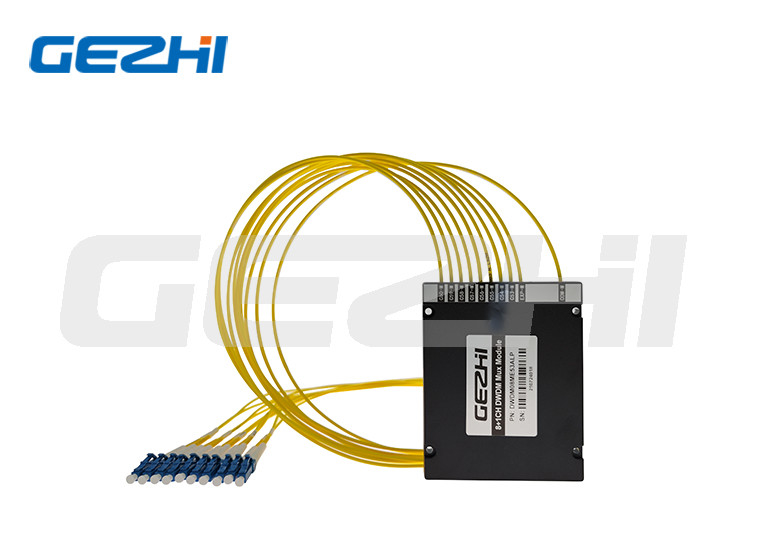

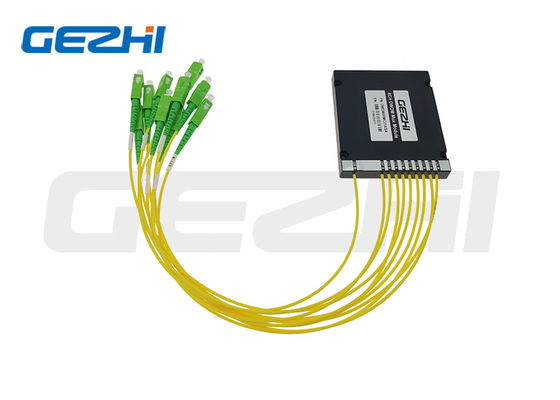

8 moduli passivi ottici del multiplexor a fibra ottica DWDM Mux dei canali
Fibra doppia DWDM
Informazioni di ordinazione
|
CWDM
|
Numero dei canali
|
Configurazione
|
Primo Manica
|
Ultimo Manica
|
Tipo del modulo
|
Tipo di cavo
|
Lunghezza della fibra
|
Connettore
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Specify
|
27=1270
29=1290
......
47=1470
S=Specify
|
Scatola 100x80x10mm di A1=ABS
Scatola 120x80x18mm di A2=ABS
Scatola 140x115x18mm di A3=ABS
L1=LGX 129*29*130mm
Inserzione di L2=LGX in scaffale 2slot
Inserzione di L4=LGX in scaffale 4slot
R1=19» 1 scaffale di U
Scaffale del ″ 1U di R2=2slot 19
Scaffale del ″ 1U di R4=4slot 19
S=Specify
|
tubo sciolto 09=900um
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=Specify
|
00=none
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Specify
|
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con il nostro rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, Alibaba ecc.
Q4: Che cosa è il vostro tempo della garanzia
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
