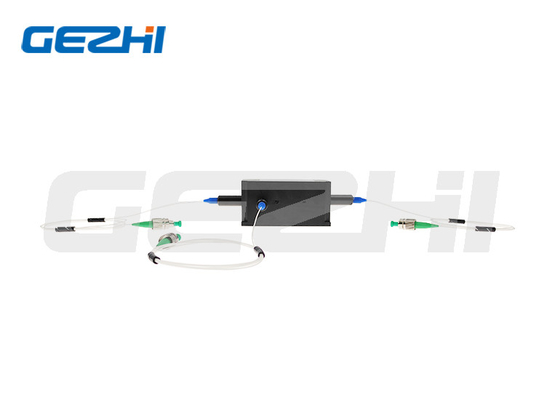

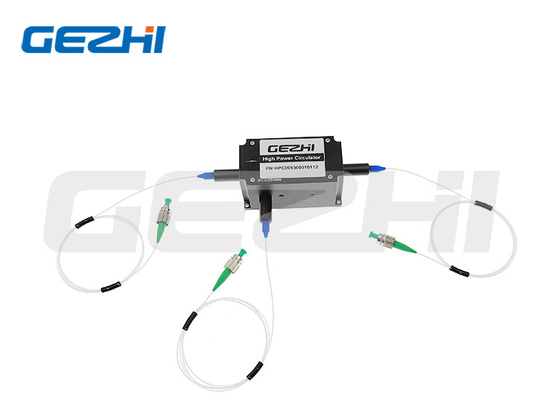

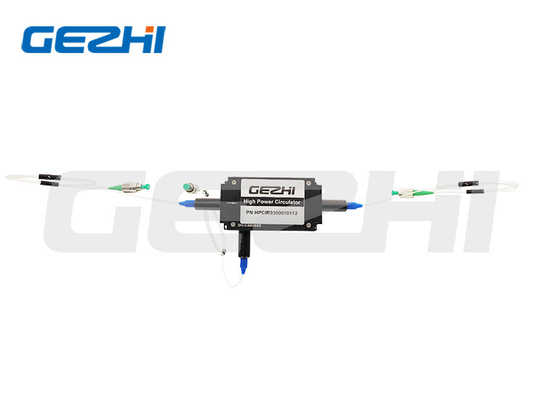

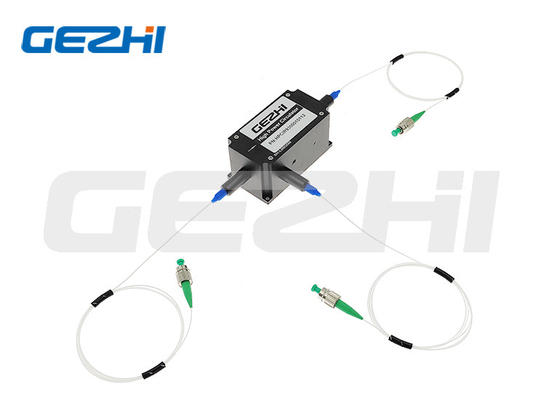

Circolatore a fibra ottica a bassa perdita di inserimento ad alta potenza a 3 porte per sistemi EDFA DWDM OTDR

Name: Circolatore a fibra ottica a bassa perdita di inserimento ad alta potenza a 3 porte per sistemi EDFA DWDM OTDR
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circolatore di alto potere di 3 porti
Price: 465.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Circolatore di alto potere di 3 porti
Moq:	1pc
prezzo:	US$250-US$680
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Energia:

fino a 20W

Imballaggi particolari:

Scatola di carta

Evidenziare:

Circolatore ottica della fibra di alto potere

Circolatore ottica della fibra di 3 porti

Circolatore ottica della fibra di EDFA

Descrizione del prodotto

Bassa Perdita di Inserzione 3 Porte Alta Potenza Circolatore Ottico in Fibra per Sistema EDFA DWDM OTDR

Panoramica del Prodotto

Il Circolatore Ottico ad Alta Potenza a 3 Porte è un componente a onde luminose ad alte prestazioni che instrada i segnali in ingresso dalla Porta 1 alla Porta 2 e i segnali in ingresso dalla Porta 2 alla Porta 3. I circolatori in fibra ottica funzionano come router di segnale, trasmettendo la luce da una fibra di ingresso a una fibra di uscita mentre dirigono la luce di ritorno lungo quella fibra di uscita verso una terza porta. Forniscono una protezione simile agli isolatori, salvaguardando la fibra di ingresso dalla potenza di ritorno e consentendo l'utilizzo della luce rifiutata.

Caratteristiche Principali

Bassa Perdita di Inserzione
Alta Perdita di Ritorno
Alta Stabilità e Affidabilità

Applicazioni

Amplificatore in Fibra
Strumento di Test
Apparecchiature Mediche

Specifiche Tecniche

Versione Standard (fino a 20W)

Parametro	Unità	Valore
Potenza		Fino a 20W
Lunghezza d'onda centrale	nm	1064, 1030, 980 \| 850, 808, 780
Intervallo di lunghezza d'onda operativa	nm	±5
Isolamento di picco tipico	dB	25 \| 23
Isolamento minimo a 23℃	dB	22 \| 20
Perdita di inserzione tipica a 23℃	dB	1.0 \| 1.2
Perdita di inserzione massima a 23℃	dB	1.3 \| 1.5
Rapporto di estinzione minimo a 23℃ (Tipo Fibra PM)	dB	20 \| 18
Perdita dipendente dalla polarizzazione massima a 23℃ (Tipo Fibra SM)	dB	0.15
Perdita di ritorno minima a 23℃ (Ingresso/Uscita)	dB	45
Diafonia minima	dB	45
Potenza ottica media massima (inclusi Porta1 e Porta2)	W	1, 2, 5, 10, 20 o specificato
Potenza di picco massima per impulsi ns	kW	10 o specificato
Carico di trazione massimo	N	5
Dimensioni della confezione	mm	70x28x26
Temperatura operativa	℃	+10~+50
Temperatura di stoccaggio	℃	0~+60

Versione ad alta potenza (fino a 100W)

Parametro	Unità	Valore
Potenza		Fino a 100W
Lunghezza d'onda centrale	nm	1064, 1030, 980
Intervallo di lunghezza d'onda operativa	nm	±5
Isolamento di picco tipico	dB	25
Isolamento minimo a 23℃	dB	22
Perdita di inserzione tipica a 23℃	dB	1.0
Perdita di inserzione massima a 23℃	dB	1.3
Rapporto di estinzione minimo a 23℃ (Tipo Fibra PM)	dB	20
Perdita dipendente dalla polarizzazione massima a 23℃ (Tipo Fibra SM)	dB	0.15
Perdita di ritorno minima a 23℃ (Ingresso/Uscita)	dB	45
Diafonia minima	dB	45
Potenza ottica media massima (inclusi Porta1 e Porta2)	W	50, 100 o specificato
Potenza di picco massima per impulsi ns	kW	10 o specificato
Carico di trazione massimo	N	5
Dimensioni della confezione	mm	82x38x35
Temperatura operativa	℃	+10~+50
Temperatura di stoccaggio	℃	0~+60

Nota: Con connettori, la potenza gestita è solo 1W, la IL è superiore di 0.3dB, la RL è inferiore di 5dB e l'ER è inferiore di 2dB. La chiave del connettore è allineata all'asse lento.

Imballaggio

Confezione originale in cartone. Imballaggio personalizzato disponibile secondo le esigenze del cliente.
