| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-HPS100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

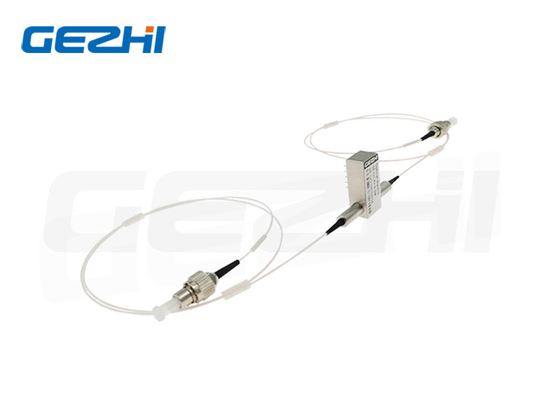

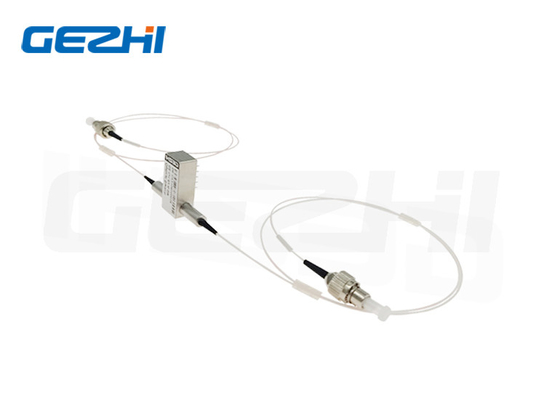

Visualizzazione del prodotto dell'interruttore ottico ad alta potenza
1×1, 1×2 High Power Fiber Optical Switch per OADM configurabile
Interruttore in fibra ottica ad alta potenza
Gli switch a fibra ottica GEZHI Photonics ad alta potenza 1×1, 1×2 collegano i canali ottici reindirizzando un segnale ottico in entrata in una fibra di uscita selezionata.L'operazione di blocco conserva il percorso ottico selezionato dopo la rimozione del segnale di trazioneL'interruttore in fibra ottica ad alta potenza presenta una bassa perdita di inserimento, un elevato rapporto di estinzione, un elevato isolamento del canale e un'altissima affidabilità e ripetibilità.È progettato per soddisfare i più esigenti requisiti di commutazione di funzionamento continuo senza guastiL'interruttore ha anche funzioni di circolazione e isolatore integrate.Per questa serie di interruttori è disponibile un driver elettronico.Protezione, protezione del trasmettitore e del ricevitore, sistema di prova della rete e strumentazione.
Caratteristiche e applicazioni diInterruttore ottico ad alta potenza
|
Caratteristiche Basse perdite di inserimento Alto crosstal Confezione compatta Potere elevato |
Applicazioni OADM configurabile Sistema di interconnessione ottica Monitor della rete Protezione degli anelli a fibra ottica |
Specificità diInterruttore ottico ad alta potenza
| Tipo | 1×1, 1×2 | ||
| Lunghezza d'onda (nm) | 1310 +/30 o 1550 +/-30 | 1310+/-30 e 1550+/-30 | |
| Perdita di inserimento (dB) | ≤ 0,7 (tipo 0,6) | ≤ 0,9 ((Tipo 0,7) | |
| Discorsi (dB) | ≥ 55 | ≥ 55 | |
| Perdita di ritorno (dB) | ≥ 55 | ≥ 55 | |
| Ripetibilità (dB) | ≤ ± 0.05 | ||
| Tempo di commutazione (ms) | 10 | ||
| Durata di vita (ciclo) | >1,000,000 | ||
| Modalità di commutazione | Con o senza chiusura | ||
| Temperatura di funzionamento (°C) | -5 ~ +70 | ||
| Temperatura di conservazione (°C) | -40 ~ +85 | ||
| Voltaggio di azionamento (V) | Impulso di 5 ±0,5 DC o 5V | ||
| Corrente di lavoro (mA) | < 50 | ||
| Distribuzione del potere | < 10 | ||
| Tipo di fibra | SMF-28e | ||
| Lunghezza della fibra (m) | Leggere le informazioni sull'ordine | ||
| Dimensione (LxMxH) (mm) | (L) 26,5×(W) 13,4×(H) 11 | ||
Dimensione del pacchettoInterruttore ottico ad alta potenza
| Tipo | Lunghezza d'onda | Tipo | Potenza | Modalità | Tipo di coda di maiale | Distanze | Collegamento |
| Distribuzione | |||||||
| HPFSW | 1310=1310nm | 1x1 | 05W=5W | L=Lattazione | 25=250um nudo | 05=0,5m | 0=Nessuno |
| 1X2 | 10W=10W | fibre | |||||
| 20W=20W | |||||||
| 1550=1550nm | N = Non chiusura | 90=900um sciolto | 10=1,0m | 1=FC/UPC | |||
| tubo | |||||||
| 3155=1310/1550nm | Cavo 20 = 2 mm | 2=FC/APC | |||||
| 3=SC/APC | |||||||
| 4=SC/UPC | |||||||
| 6=LC/PC |
|
|
