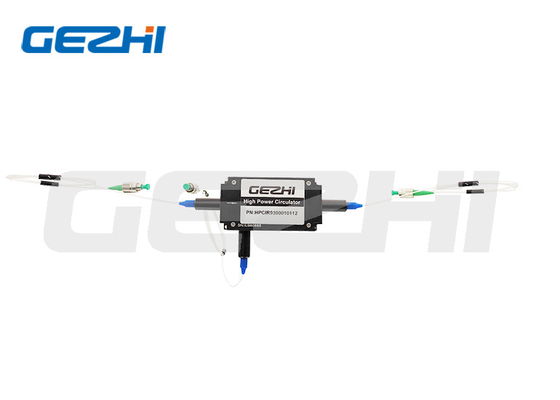

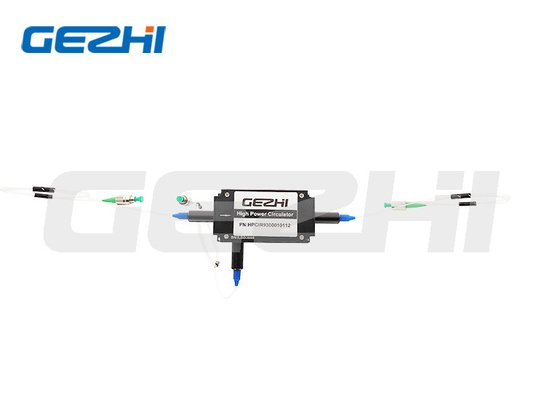

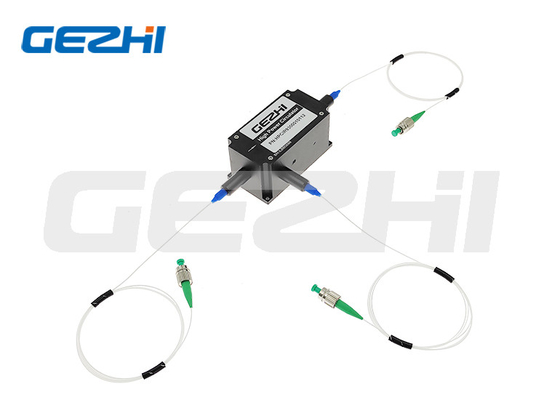

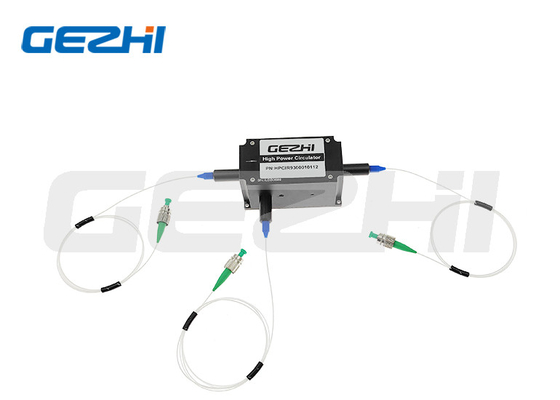

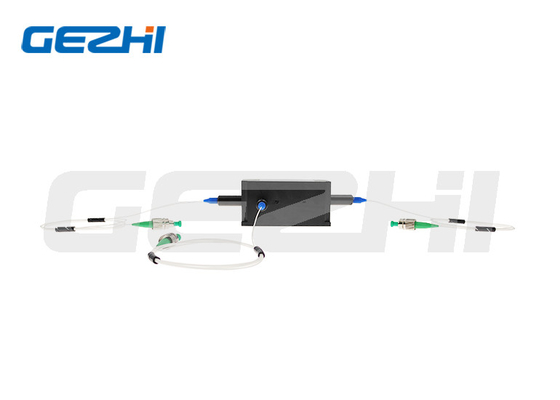

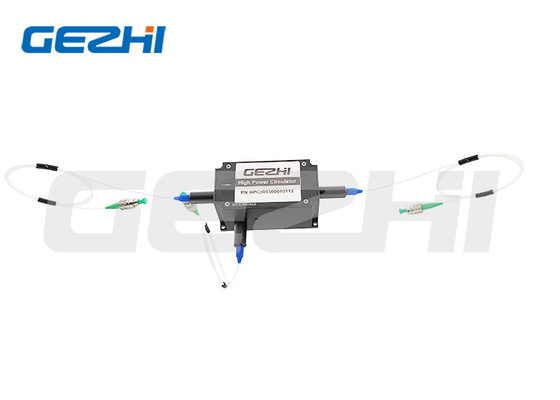

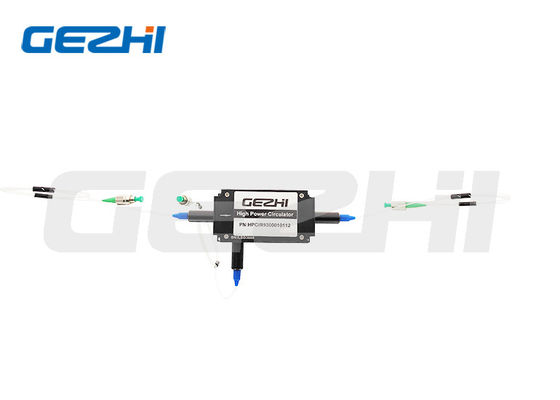

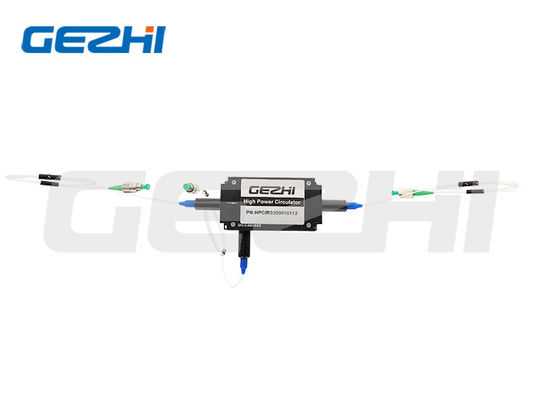

Circulatore Ottico ad Alta Potenza 980-1080nm con Gestione Potenza 100W e Bassa Perdita di Inserzione per Amplificatori EDFA e Raman

Name: Circulatore Ottico ad Alta Potenza 980-1080nm con Gestione Potenza 100W e Bassa Perdita di Inserzione per Amplificatori EDFA e Raman
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circolatore di alto potere di 3 porti
Price: 465.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Circolatore di alto potere di 3 porti
Moq:	1pc
prezzo:	US$250-US$680
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda:

980-1080nm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Circolatore ottica di alto potere

circolatore ottica 100W

Raman Amplifier Optical Circulator

Descrizione del prodotto

Circulatore Ottico ad Alta Potenza 980-1080nm 100W per Amplificatore EDFA / Raman

Panoramica del Prodotto

Circulatore Ottico ad Alta Potenza 980-1080nm a Bassa Perdita di Inserzione fino a 100W per Amplificatore EDFA e Raman

Il Circulatore Ottico ad Alta Potenza Insensibile alla Polarizzazione 980-1080nm a 3 porte è un componente in fibra ottica costruito con fibra SM. Permette alla luce di essere trasmessa in una sola direzione bloccando la trasmissione opposta, con un percorso della luce dalla porta 1 alla porta 2 e dalla porta 2 alla porta 3. Può sopportare una potenza di gestione fino a 100W.

Caratteristiche Principali

Bassa Perdita di Inserzione
Alto Isolamento
Percorso Ottico Senza Colla
Gestione Alta Potenza

Applicazioni

Amplificatore EDFA e Raman
Sensore in Fibra
Compensazione della Dispersione
Test e Misurazione
Sistemi WDM

Specifiche Tecniche

Parametri	Unità	Valore
Lunghezza d'onda Centrale	nm	1064, 1030, 980
Intervallo di Lunghezza d'onda Operativa	nm	±5
Isolamento di Picco Tipico	dB	25
Isolamento Minimo a 23°C	dB	22
Perdita di Inserzione Tipica a 23°C	dB	1.0
Perdita di Inserzione Massima a 23°C	dB	1.3
Rapporto di Estinzione Minimo a 23°C (Tipo Fibra PM)	dB	20
Perdita Dipendente dalla Polarizzazione Massima a 23°C (Tipo Fibra SM)	dB	0.15
Perdita di Ritorno Minima a 23°C (Ingresso/Uscita)	dB	45
Diafonia Minima	dB	45
Potenza Ottica Media Massima (Porta 1 e Porta 2 incluse)	W	50, 100 o Specificato
Potenza di Picco Massima per Impulsi ns	kW	10 o Specificato
Carico di Trazione Massimo	N	5
Dimensioni della Confezione	mm	82x38x35
Temperatura Operativa	°C	+10~+50
Temperatura di Stoccaggio	°C	0~+60

Con connettori, la potenza gestita è solo 1W, la IL è 0.3dB più alta, la RL è 5dB più bassa e la ER è 2dB più bassa.
La chiave del connettore è allineata all'asse lento.

Dimensioni della Confezione

Informazioni sull'Ordine

HPMCIR-1111-23-444-56-7-888-99AA (Tipo Fibra PM) / HPICIR-1111-23-444-56-7-888-99AA (Tipo Fibra SM)

1111 - Lunghezza d'onda:	1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Specificato
2 - Tipo Porta:	3=3-Porta
3 - Asse di Lavoro:	B=Entrambi gli assi funzionanti, F=Asse veloce bloccato, N=Non-PM
444 - Tipo Fibra:	018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Specificato
5 - Dimensioni della Confezione:	0=82x38x35mm, S=Specificato
6 - Tipo Pigtail:	0=fibra nuda, 1=tubo libero 900μm
7 - Lunghezza Fibra:	0.8=0.8m, 1.0=1m, S=Specificato
888 - Tipo Connettore:	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nessuno, S=Specificato
99 - Potenza Media:	50=50W, 100=100W, SS=Specificato
AA - Potenza di Picco:	00=Onda Continua, 01=1kW, 02=2kW, 10=10kW, 20=20kW
