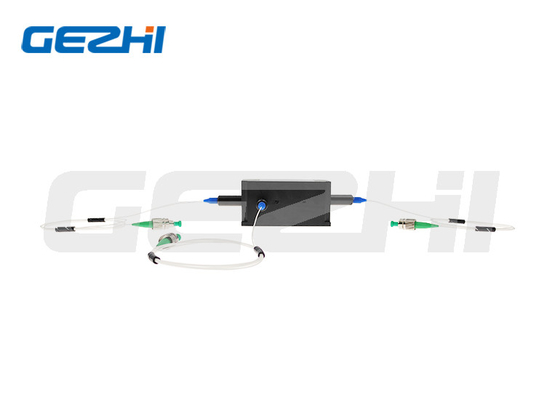

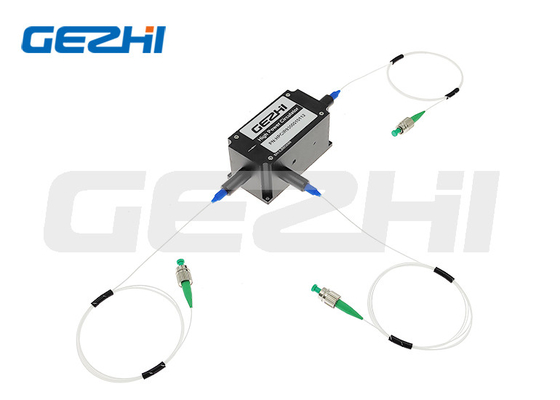

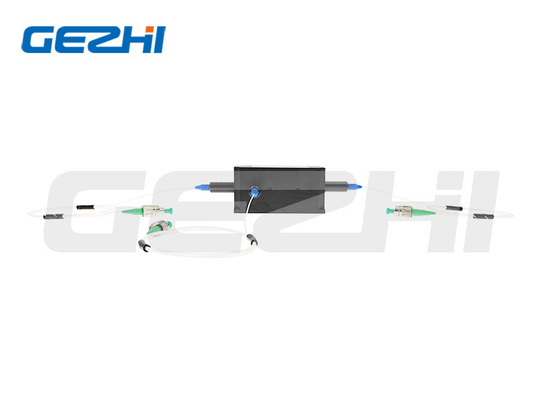

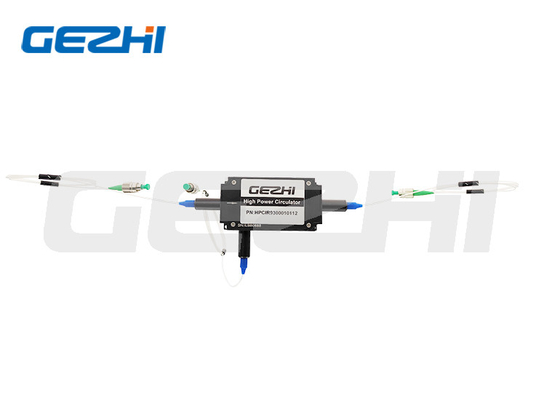

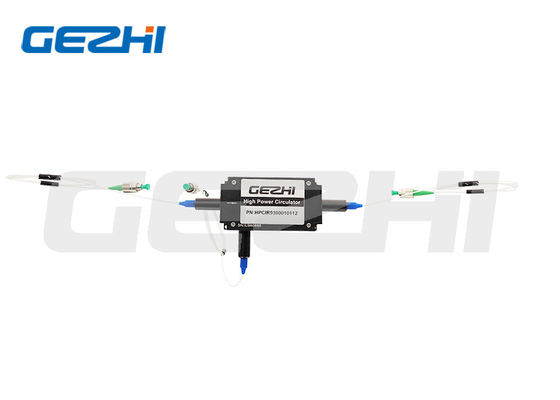

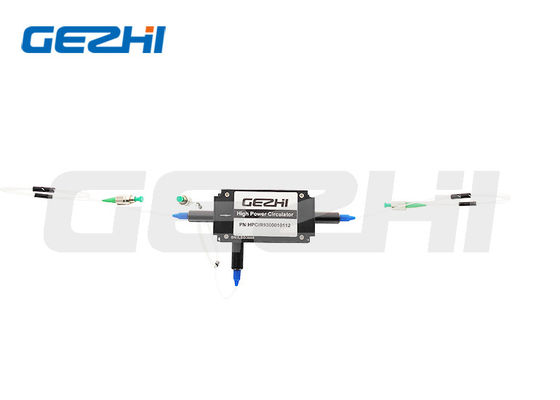

3 porte 1310/1480/1550nm Circolatore in fibra ad alta potenza da 20W per sensore e amplificatore in fibra

Name: 3 porte 1310/1480/1550nm Circolatore in fibra ad alta potenza da 20W per sensore e amplificatore in fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circolatore della fibra di alto potere di 3 porti
Price: 465.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Circolatore della fibra di alto potere di 3 porti
Moq:	1pc
prezzo:	US$250-US$680
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Tipo di porta:

porto 3

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Circolatore della fibra di alto potere

Circolatore della fibra di 3 porti

Descrizione del prodotto

3 Porte Circolatore in Fibra ad Alta Potenza 1310/1480/1550nm per Sensore in Fibra

Panoramica del Prodotto

Circolatore in Fibra ad Alta Potenza a 3 Porte 1310/1480/1550nm ad Alta Affidabilità e Stabilità (fino a 20W) per Sensore in Fibra

Il Circolatore Ottico SM a 3 Porte ad Alta Potenza 1310nm/1480nm/1550nm-30W è un componente compatto, ad alte prestazioni e indipendente dalla polarizzazione della luce che instrada i segnali in ingresso dalla Porta 1 alla Porta 2 e i segnali in ingresso dalla Porta 2 alla Porta 3. I circolatori in fibra ottica agiscono come router di segnale, trasmettendo la luce da una fibra di ingresso a una fibra di uscita, mentre dirigono la luce che ritorna lungo quella fibra di uscita verso una terza porta. Sono ideali per applicazioni di laser in fibra ad alta potenza e strumentazione.

Caratteristiche

Bassa Perdita di Inserzione
Alta Perdita di Ritorno
Alto Isolamento
Alta Affidabilità e Stabilità

Applicazioni

Amplificatore EDFA e Raman
Sensore in Fibra
Strumento in Fibra

Specifiche Tecniche

Parametro	Unità	Tipo A	Tipo B
Tipo	-	Tipo A	Tipo B
Tipo di Porta	-	3 Porte
Lunghezza d'onda Centrale	nm	1550, 1480, 1310
Intervallo di Lunghezza d'onda Operativa	nm	±20
Perdita di Inserzione Tipica a 23°C	dB	0.7	0.6
Perdita di Inserzione Massima a 23°C	dB	0.9	0.8
Isolamento di Picco Tipico a 23°C	dB	46	30
Isolamento Minimo a 23°C	dB	40	25
Rapporto di Estinzione Minimo a 23°C (Tipo Fibra PM)	dB	20
Perdita Dipendente dalla Polarizzazione Massima a 23°C (Tipo Fibra SM)	dB	0.15
Diafonia Minima	dB	50
Perdita di Ritorno Minima a 23°C	dB	50
Dimensioni della Confezione (Potenza di Ingresso ≤5W)	mm	φ5.5x35
Dimensioni della Confezione (Potenza di Ingresso ≤10W)	mm	70x12x8
Dimensioni della Confezione (Potenza di Ingresso ≤20W)	mm	/	38x18.5x11.5
Carico di Trazione Massimo	N	5
Temperatura Operativa	°C	-5~+70
Temperatura di Stoccaggio	°C	-40~+85

Con connettore, la potenza gestita è solo 1W, la IL è superiore di 0.3dB, la RL è inferiore di 5dB e l'ER è inferiore di 2dB.
La chiave del connettore è allineata all'asse lento.

Dimensioni della Confezione

Informazioni per l'Ordine

HPMCIR-1111-234-555-67-8-999-AABB (Tipo Fibra PM)
HPICIR-1111-234-555-67-8-999-AABB (Tipo Fibra SM)

1111 - Lunghezza d'onda: 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Specificata

2 - Tipo di Porta: 3=3 Porte

3 - Stadio: A=Tipo A, B=Tipo B

4 - Asse di Lavoro: F=Asse veloce bloccato, N=Non-PM

555 - Tipo di Fibra: 001=PM1550, 002=PM1310, 008=SMF-28E, SSS=Specificata

6 - Dimensioni della Confezione: 0=φ5.5x35mm, 1=70x12x8mm, 2=38x18.5x11.5mm, 3=50x28x14mm, S=Specificata

7 - Tipo di Pigtail: 0=fibra nuda, 1=tubo flessibile da 900μm

8 - Lunghezza Fibra: 0.8=0.8m, 1.0=1m, S=Specificata

999 - Tipo di Connettore: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nessuno, S=Specificata

AA - Potenza Media: 01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=Specificata

BB - Potenza di Picco: 00=Onda Continua, 01=1kW, 02=2kW, 10=10kW, SS=Specificata
