| Brand Name: | GEZHI or OEM |
| Numero di modello: | GEZHI-DWDM OADM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

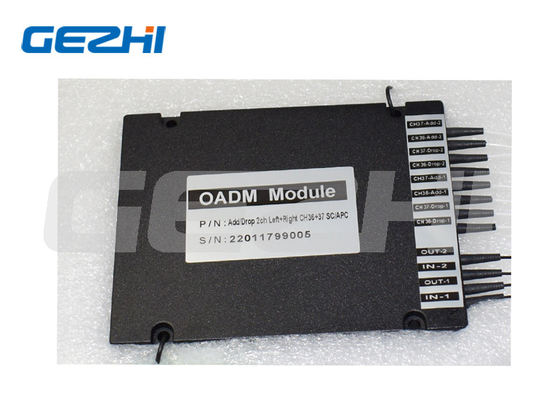

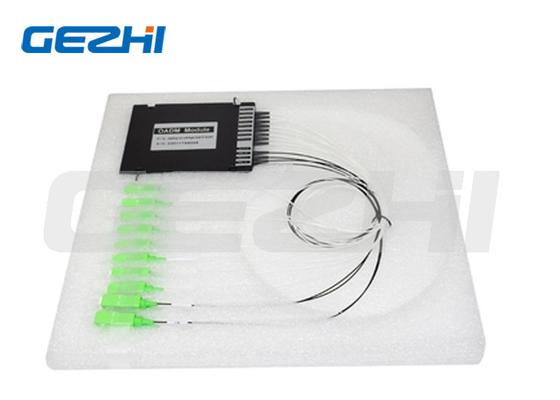

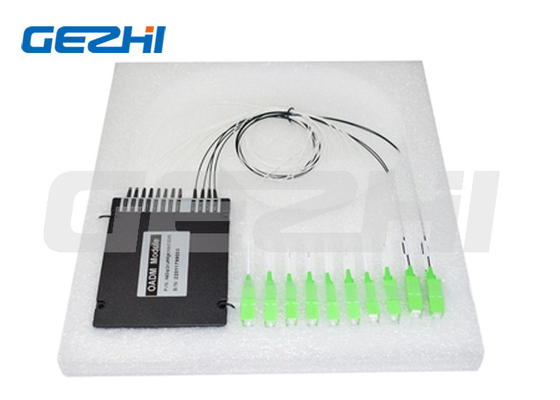

Modulo ottico a doppia fibra DWDM OADM con interfaccia SC/APC
Descrizione dei prodotti
DWDM Optical Add/Drop multiplexer (OADM) è un dispositivo ottico passivo utilizzato nelle reti WDM per aggiungere e rilasciare uno o più canali DWDM da 100 GHz nella banda C in una o due fibre, lasciando passare il resto delle lunghezze d'onda verso la destinazione necessaria.L'utilizzo della tecnologia DWDM può aggiungere efficacemente funzionalità WDM alle loro reti esistenti e nuove ed estendere la distanza di trasmissione dei segnali ottici.
I moduli DWDM OADM sono disponibili in configurazioni a lato singolo (est o ovest) ea lato doppio (est e ovest).Con unità MUX/DeMUX corrispondenti posizionate a ciascuna estremità di un collegamento ottico, è possibile combinare e trasmettere più canali di dati su un tronco in fibra monomodale.I moduli OADM passivi possono aggiungere o rilasciare fino a 4 canali dati in qualsiasi punto lungo il tronco.
Caratteristiche
Bassa perdita di inserzione
Diafonia bassa
Elevata stabilità e affidabilità
Senza resina epossidica su percorso ottico
Applicazioni
Monitoraggio della linea
Rete DWDM
Telecomunicazione
OADM configurabile
Prestazione
| Parametro | Unità | 1CH | 2CH | 4CH | 8CH | |||||
| Aggiungere | Gocciolare | Aggiungere | Gocciolare | Aggiungere | Gocciolare | Aggiungere | Gocciolare | |||
| Lunghezza d'onda del canale | nm | Griglia ITU | ||||||||
| Spaziatura dei canali | GHz | 100 o 200 | ||||||||
| Banda passante del canale (@-0,5 dB di larghezza di banda) | nm | >0,3 | ||||||||
| Perdita di inserzione | dB | <0,9 | <1.2 | <1.5 | <2.8 | |||||
| Servizio speciale | / | Monitor o 1310nm è disponibile | ||||||||
| Ondulazione del canale | dB | 0,5 | ||||||||
| Isolamento | Adiacente | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| Non adiacente | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| Sensibilità alla temperatura di perdita di inerzione | dB/℃ | <0,005 | ||||||||
| Spostamento della temperatura della lunghezza d'onda | nm/℃ | <0,002 | ||||||||
| Perdita dipendente dalla polarizzazione | dB | <0,1 | ||||||||
| Dispersione della modalità di polarizzazione | dB | <0,1 | ||||||||
| Direttività | dB | >50 | ||||||||
| Perdita di ritorno | dB | >45 | ||||||||
| Massima tenuta in potenza | mW | 300 | ||||||||
| Temperatura di esercizio | ℃ | -5~+75 | ||||||||
| Temperatura di conservazione | ℃ | -40~85 | ||||||||
| Dimensione del pacchetto | mm | L80xP60xH12o L100xP80xH10 | L120xP80xH18 | L141xP115xH18 | ||||||
Nota 1.Le specifiche personalizzate sono disponibili.
Specificato senza connettore, se con connettore, IL aumenterà di 0,2 dB.
informazioni sull'ordine
| DWDM | Numero di canali | Configurazione | Tipo di modulo | Tipo di cavo | Lunghezza della fibra | connettore |
|
OADM 1=100G 2=200G |
01=1Canale 02=2 canali 03=3 canali 04=4 canali ...... 16=16Canale 17=17Canale 18=18Canale |
SS=Fibra singola Ovest o Est SD=fibra singola ovest e est DS=Doppia Fibra Ovest o Est DD=Doppia fibra occidentale e orientale |
A1=scatola in ABS 100x80x10mm A2=scatola ABS 120x80x18mm A3=scatola ABS 140x115x15mm L1=LGX 129*29*130mm L2=Inserimento LGX nel Rack a 2 slot L4=Inserimento LGX in Rack 4slot R1=19" Rack 1U R2=2 slot 19″1U Rack R4=Rack 4slot 19″1U S=Specifica |
09=900um tubo sciolto 20=2,0 mm 30=3,0 mm |
05=0,5 m 10=1,0 m 15=1,5 m S=Specifica |
00=nessuno LP=LC/UPC LA=LC/APC PS=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specifica |
Video
|
|
