| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-OADM100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Visualizzazione del prodotto

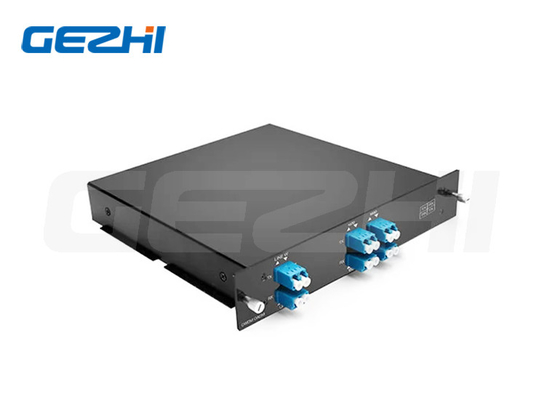

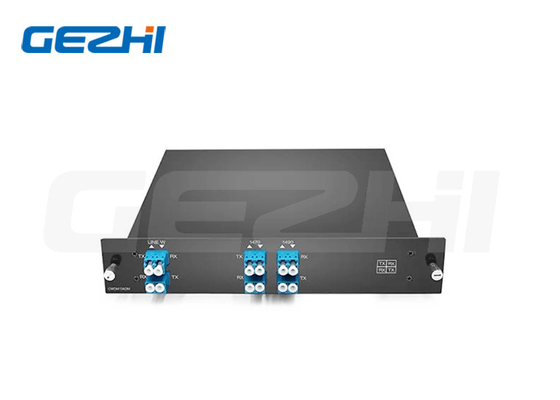

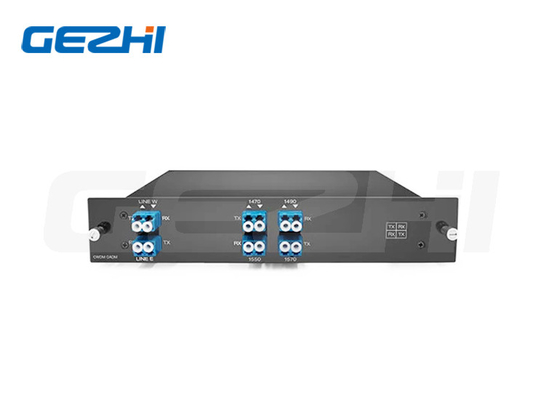

CWDM passivo a doppia fibra 4 canali OADM Multiplexer
CWDM OADM
CWDM Optical Add/Drop multiplexer (OADM) è un dispositivo ottico passivo utilizzato nelle reti WDM per aggiungere e eliminare uno/più canali CWDM in una o due fibre,mentre lasciando che il resto delle lunghezze d'onda passino alla destinazione necessariaI moduli OADM.CWDM sono disponibili in configurazioni unilaterali (orientale o occidentale) e a doppio lato (orientale e occidentale) che supportano fino a quattro lunghezze d'onda.
Caratteristiche e applicazioni
Caratteristiche
Basse perdite di inserimento
4 canali occidentali ed orientali a doppio lato
Rete di fibre sintetiche
Aggiungi e rilascia le funzioni in entrambe le direzioni
connettori LC standard di settore
Basate su ottiche a pellicola sottile con percorso ottico libero da epossidi
Completamente conforme a Telcordia GR1221, GR1209, RoHS, ISO
Applicazioni
Aggiungere/abbandonare il canale
Collegamenti CATV in fibra ottica
Sistemi WDM grossolani
Reti metropolitane
Specificità
| Parametro | Unità | Specificità | |
| Intervallo di lunghezza d'onda | nm | 1260 ~ 1620 | |
| Lunghezza d'onda centrale | nm | Cliente specificato | |
| Distanza tra i canali | nm | 20 | |
| Banda di passaggio | nm | CW±6.5 | |
| Perdita di inserimento | COM==>DROP | dB | ≤ 1.5 |
| ADD==>EXP | |||
| Isolamento adiacente | dB | ≥ 30 | |
| Isolamento non adiacente | dB | ≥ 45 | |
| PDL | dB | ≤ 0.1 | |
| Direttiva | dB | ≥ 50 | |
| Risultato di perdita | dB | ≥ 45 | |
| PMD | ps | ≤ 0.1 | |
| Gestione della potenza (CW) | mW | ≤ 300 | |
| Temperatura di funzionamento | °C | -10 a +70 | |
| Temperatura di conservazione | °C | -40 a +85 | |
| Tipo di fibra | G.657.A1 o G.652D | ||
| Diametro della fibra | 30,0 mm o 2,0 mm,0.9 mm con tubo sciolto | ||
| Tipo di connettore | LC/UPC o altri | ||
| Lunghezza della fibra | m | 1 o altri | |
| Port di monitoraggio opzionale | % | 1 | |
| Dimensioni del pacchetto | mm |
Cassetta ABS: 100*80*10,5; 140*115*18; Mini scatola ABS:90x20x10; Tubo in acciaio: Φ5.5*38; |
|
|
|
