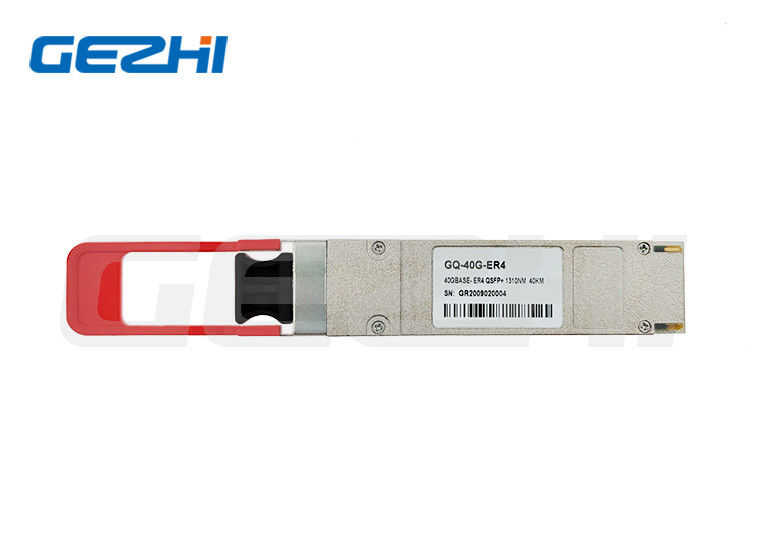

Modulo QSFP+ 40G con trasmissione di 40 km, lunghezza d'onda di 1310 nm e funzione DOM

Transceiver QSFP+ compatibile 40G QSFP-40G-ER4 1310NM 40KM DOM Dual LC

Descrizione del prodotto

Il Gezhi QSFP+-40G-ER4 è progettato per l'interconnessione di data center e reti aziendali ad ampia area. Questo modulo QSFP+ fornisce una connessione ottica ad alta velocità, bassa latenza e affidabile per la distribuzione dei servizi all'interno di un'ampia regione e una comunicazione senza interruzioni.

Questo modulo QSFP+ è equivalente al Cisco QSFP-40G-ER4, con un'eccellente interoperabilità sugli switch Cisco Catalyst serie 9600.

È pienamente conforme all'accordo MSA del settore per 40GBASE-ER4, utilizzando la tecnologia WDM per accoppiare quattro singole onde CWDM da 10 Gbps in un unico percorso ottico da 40 Gbps a 1310 NM. Questo modulo QSFP+ è composto da quattro TOSA DFB CWDM e ROSA APD per un budget di collegamento sufficiente per trasmissioni fino a 40 km su fibra monomodale con connettori duplex LC e un'interfaccia QSFP+ per il contatto con switch, server e NIC. Con la funzione DOM/DDM integrata, la manutenzione della rete può monitorare i suoi stati operativi come temperatura operativa, tensione, corrente di bias, potenza RX e potenza TX per la diagnostica e la regolazione della rete.

Caratteristiche

Fattore di forma QSFP+ hot-pluggable
Modulo transceiver full-duplex a 4 canali
4 laser DFB CWDM non raffreddati e ROSA APD
Interfaccia elettrica XLPPI
Conforme a QSFP MSA, IEEE 802.3bm 40GBASE-ER4 e OTN OTU3
Velocità dati fino a 44 Gbps
Portata fino a 40 km su SMF
Budget di perdita di inserzione di 18,5 dB
Consumo di energia < 3,5 W
Connettori duplex LC
Intervallo di temperatura operativa da 0°C a 70°C
Singola alimentazione da 3,3 V
Conforme a RoHS (senza piombo)

Protocollo

Link Ethernet 40GBASE-ER4​
-OTN OTU3/OTU3el/OTU3e2

Parametri

Applicazione del modulo transceiver ottico 40 Gbps QFP+ LR4, ER4

Soluzione 1

Applicazione del transceiver QSFP+ da 40 Gbps nel collegamento di switch Ethernet tramite cavo patch in fibra duplex LC con cablaggio a connessione diretta.

Soluzione 2

Applicazione del transceiver QSFP+ da 40 Gbps nel collegamento di switch Ethernet tramite cavo patch in fibra duplex LC, connettore ODF da MPO a LC/UPC e cavo patch da MPO a MPO a 8 core con connessioni di cablaggio strutturato.

Soluzione 3

Applicazione del transceiver QSFP+ da 40 Gbps nel collegamento di switch Ethernet tramite cavo patch in fibra duplex LC e ODF (Optical Distribution Frame) da MPO a LC/UPC con connessioni di cablaggio strutturato.
