| Brand Name: | GEZHI or OEM |
| Numero di modello: | 12F MPO (femminile) - MPO (femminile) |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

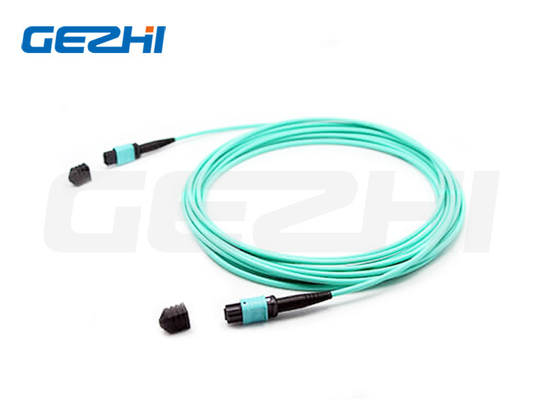

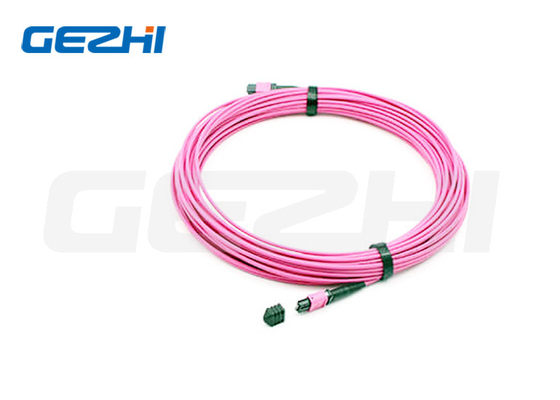

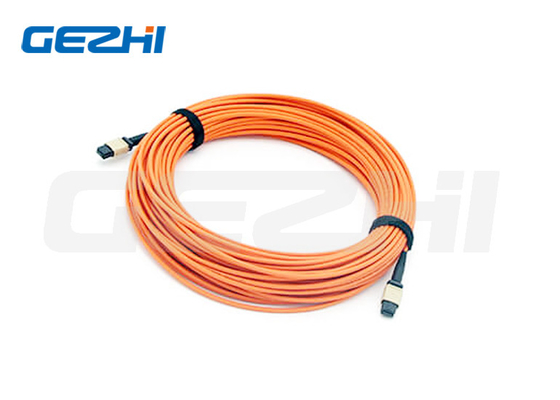

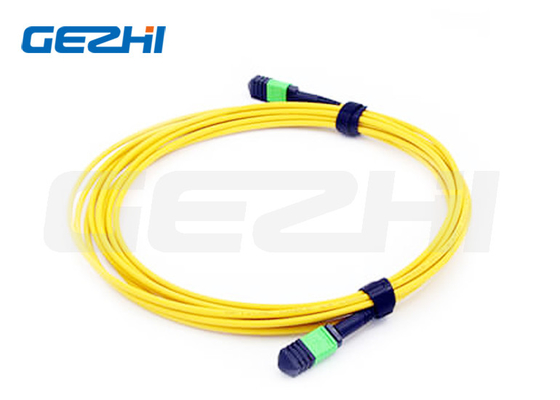

12F MPO (femminile) - MPO (femminile) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
Descrizione del prodotto
Il cavo MPO è disponibile con 12, 24, 48 e 48 calibri.60, 72,96,144fibers. Supporta velocità fino a 10/40/100Gbps soluzioni di data center.e per facilitare la rapida diffusione di cablaggi backbone ad alta densità nei data center e in altri ambienti ad alta fibraInoltre, MPO offre anche molta flessibilità e comodità una volta che si deve cambiare lo stile del connettore nei pannelli di patch.solo installare una nuova cassetta con il nuovo tipo di connettore sul lato di connessione incrociata del pannello di patch.
Caratteristiche
1.basse perdite di inserimento, elevate perdite di ritorno
2.MT basato Multi-Fiber Connector, 4,8Termini e gruppi di connettori a fibra 12, 24
3.Soluzione economica per l'eliminazione di massa delle fibre
4. Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
5.Cablo tondo ruggito, cavo ovale e nastri nudi disponibili
6.I contenitori colorati sono disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
7.Buona ripetibilità e intercambiabilità
Applicazione
1- Rete di comunicazione dati.
2.Rete di accesso al sistema ottico.
3- Canale di fibra per la rete dell'area di stoccaggio.
4Architetture ad alta densità.
Specificità
| Articoli specifici. | Modalità singola (polito a 8 gradi per l'APC) | Multimodo (PC flat polish) |
|
Perdita di inserimento (MPO) (IEC 61300-3-34) |
Perdite standard: ≤ 0,75 dB (max), ≤ 0,35 dB (tipico) Perdite molto basse: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico) |
Perdite standard: ≤ 0,6 dB (max), ≤ 0,35 dB (tipico) Perdite molto basse: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico) |
| Perdita di rendimento (MPO) | ≥ 60 dB ((8 gradi di lucidatura) | ≥ 25 dB |
| Durabilità | < 0,3dBcambiamento tipico, 200 accoppiamenti | |
| Intercambiabilità | ≤ 0,2 dB | |
| Resistenza alla trazione | > 70N | |
| Temperatura di funzionamento | -40 a + 85°C | |
Tipo di connettore MPO
| Collegamento | Canali di fibra |
| Collegatori femminili MPO | 12 Fibre |
| Nota: il connettore femminile deve essere collegato al tipo di connettore maschile. | |
Prodotti MPO Dettagli& Norma
| Collegamento | Referenze | Dettagli dell'alloggio |
| MPO in modalità singola | IEC 61754-7 |
SM APC: connettori verdi + stivale nero (MPO a perdita standard) SM APC: connettori gialli + stivale nero (MPO a perdite super basse) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard) OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita) OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard) |
· Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
· Cablaggio strutturato per TIA-568-C
· Compatibile con il canale in fibra 10G
· 40G e 100G IEEE 802.3
| Numero di fibre | OD ((mm) |
Meno ammissibile Resistenza alla trazione (N) |
minimo ammissibile Carico di schiacciamento ((N/100 mm) |
Curvatura minima Radio (mm) |
| 12 | 3.0±0.15 |
a breve termine: 180; A lungo termine: 90 |
a breve termine: 500; A lungo termine: 150 |
Static: 10D Dinamica: 20D |
Indice di interferenza 3D MPO
| Articolo (IEC-61300-3-30) | Minimo | Massimo | ||
| Raggio di curvatura (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Angolo | Angolo X | -0,2° | -0,2° | |
| Angolo Y | APC | 70,85° | 80,15° | |
| PC | -0,2° | -0,2° | ||
| Altezza della fibra (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Tutta la fibra: | - 300 nm | 300 nm | ||
| DH.Adj: | - 300 nm | 300 nm | ||
| DH.Ave Fibre: | - 300 nm | 300 nm | ||
| Dip Core: | SM | N/A | N/A | |
| MM | - 200 nm. | 300 nm | ||
Disegno del cavo
Tolleranza di lunghezza
| Lunghezza complessiva ((L) ((m)) | lunghezza di tolleranza ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Tecnologia-polarità MPO pre-terminata
Disponibilità
1.disponibile il nastro e il cavo a fascia;
2.Cordone a patch, cavi a coda disponibile.
3.MT-MT cordone a nastro è disponibile.
4.MPO Loopback disponibile
5.HD connessione di cablaggio del data center.
|
|
