| Brand Name: | GEZHI or OEM |
| Numero di modello: | 24F MPO (femminile) - MPO (femminile) |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

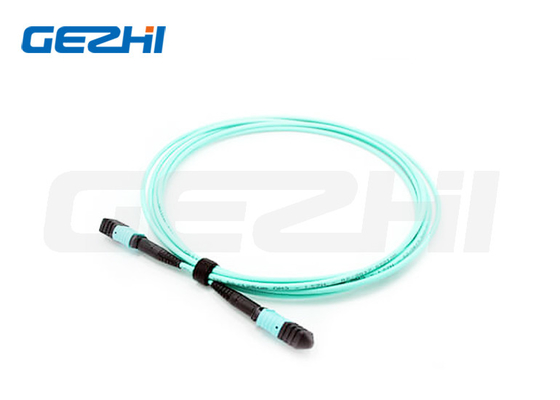

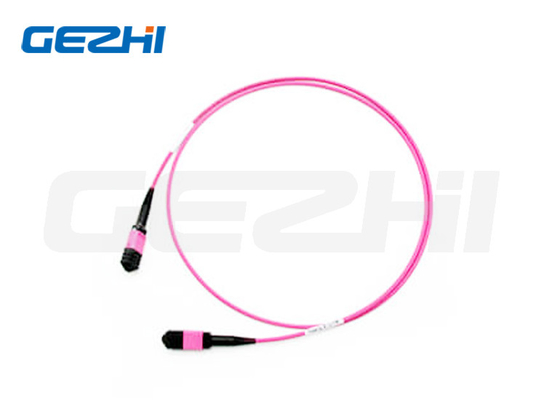

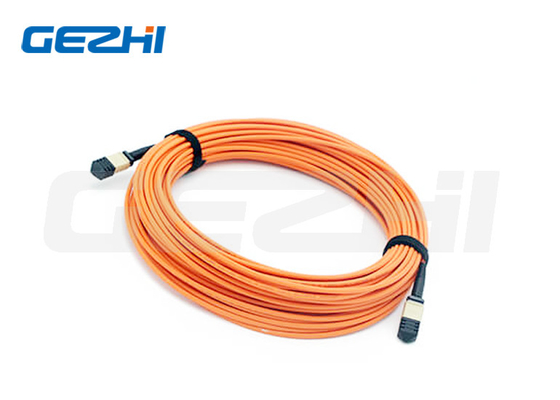

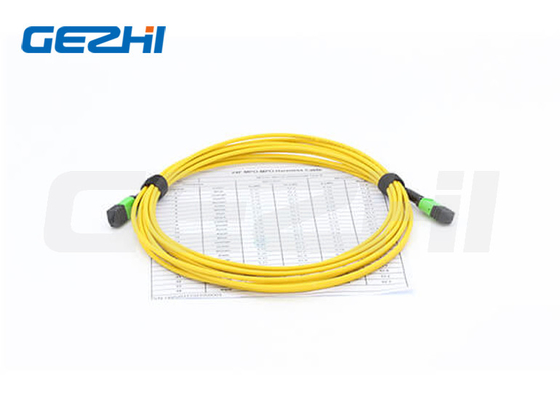

12F MPO (femminile) - MPO (femminile) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
Descrizione del prodotto
L'MPO Single Mode Elite Trunk Cable funziona a 1310/1550nm. Viene utilizzato per collegare trasmettitori a fibra ottica, cassette MPO e pannelli di adattatori a fibra, ecc.offrendo una maggiore flessibilità di rete e facilitando i trasferimenti, aggiunge e modifica per le future esigenze dei data center.
Applicazione
1.Rete di accesso al sistema ottico.
2Architetture ad alta densità.
3- Rete di comunicazione dati.
4- Canale di fibra per la rete dell'area di stoccaggio.
Caratteristiche
1.MT basato Multi-Fiber Connector, 4,8Termini e gruppi di connettori a fibra 12, 24
2. Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
3.Cablo tondo ruggito, cavo ovale e nastri nudi disponibili
4.I contenitori colorati sono disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
5.basse perdite di inserimento, elevate perdite di ritorno
6.Soluzione economica per l'eliminazione di massa delle fibre
7.Buona ripetibilità e intercambiabilità
Specificità
| Articoli specifici. | Modalità singola (polito a 8 gradi per l'APC) | Multimodo (PC flat polish) |
|
Perdita di inserimento (MPO) (IEC 61300-3-34) |
Perdite standard: ≤ 0,75 dB (max), ≤ 0,35 dB (tipico) Perdite molto basse: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico) |
Perdite standard: ≤ 0,6 dB (max), ≤ 0,35 dB (tipico) Perdite molto basse: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico) |
| Perdita di rendimento (MPO) | ≥ 60 dB ((8 gradi di lucidatura) | ≥ 25 dB |
| Durabilità | < 0,3dBcambiamento tipico, 200 accoppiamenti | |
| Intercambiabilità | ≤ 0,2 dB | |
| Resistenza alla trazione | > 70N | |
| Temperatura di funzionamento | -40 a + 85°C | |
Prodotti MPO Dettagli& Norma
| Collegamento | Referenze | Dettagli dell'alloggio |
| MPO in modalità singola | IEC 61754-7 |
SM APC: connettori verdi + stivale nero (MPO a perdita standard) SM APC: connettori gialli + stivale nero (MPO a perdite super basse) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard) OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita) OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard) |
· Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
· Cablaggio strutturato per TIA-568-C
· Compatibile con il canale in fibra 10G
· 40G e 100G IEEE 802.3
| Numero di fibre | OD ((mm) |
Meno ammissibile Resistenza alla trazione (N) |
minimo ammissibile Carico di schiacciamento ((N/100 mm) |
Curvatura minima Radio (mm) |
| 24 | 3.0±0.15 |
a breve termine: 180; A lungo termine: 90 |
a breve termine: 500; A lungo termine: 150 |
Static: 10D Dinamica: 20D |
Indice di interferenza 3D MPO
| Articolo (IEC-61300-3-30) | Minimo | Massimo | ||
| Raggio di curvatura (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Angolo | Angolo X | -0,2° | -0,2° | |
| Angolo Y | APC | 70,85° | 80,15° | |
| PC | -0,2° | -0,2° | ||
| Altezza della fibra (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Tutta la fibra: | - 300 nm | 300 nm | ||
| DH.Adj: | - 300 nm | 300 nm | ||
| DH.Ave Fibre: | - 300 nm | 300 nm | ||
| Dip Core: | SM | N/A | N/A | |
| MM | - 200 nm. | 300 nm | ||
Tolleranza di lunghezza
| Lunghezza complessiva ((L) ((m)) | lunghezza di tolleranza ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Disponibilità
1.disponibile il nastro e il cavo a fascia;
2.Cordone a patch, cavi a coda disponibile.
3.MT-MT cordone a nastro è disponibile.
4.MPO Loopback disponibile
5.HD connessione di cablaggio del data center.
|
|
