| Collegamento |
Canali di fibra |
|
|

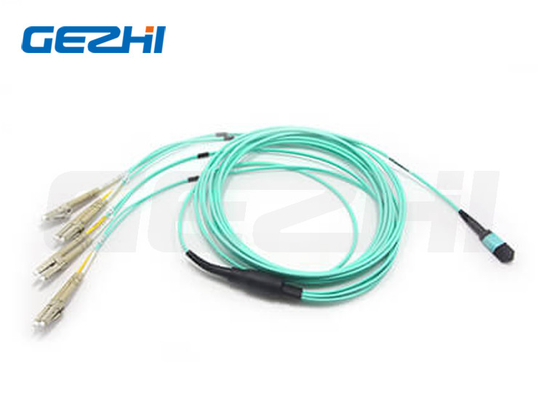

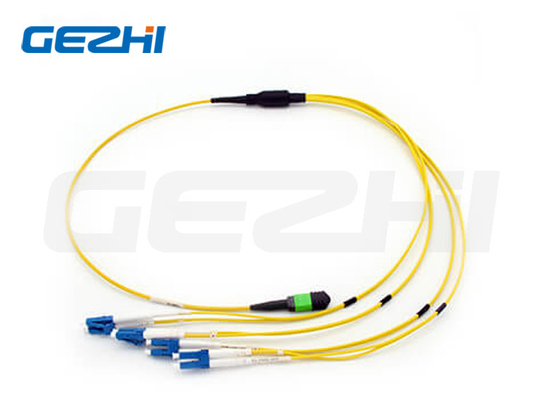

| Collegatori femminili MPO |
8 Fibre |
| Nota: il connettore femminile deve essere collegato al tipo di connettore maschile. |
| Collegamento |
Referenze |
Dettagli dell'alloggio |
| MPO in modalità singola |
IEC 61754-7 |
SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a perdite super basse)
|
| MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)
|
· Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
· Cablaggio strutturato per TIA-568-C
· Compatibile con il canale in fibra 10G
· 40G e 100G IEEE 802.3
Altri connettori ◄ Standard industriale:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc.
E2000: IEC 61754-15
Disponibile per
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Indice di interferenza 3D MPO
| Articolo (IEC-61300-3-30) |
Minimo |
Massimo |
| Raggio di curvatura (mm) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50 mm |
|
| Angolo |
Angolo X |
-0,2° |
-0,2° |
| Angolo Y |
APC |
70,85° |
80,15° |
| PC |
-0,2° |
-0,2° |
| Altezza della fibra (nm) |
1000 nm |
3500 nm |
| Max.DH.Tutta la fibra: |
- 300 nm |
300 nm |
| DH.Adj: |
- 300 nm |
300 nm |
| DH.Ave Fibre: |
- 300 nm |
300 nm |
| Dip Core: |
SM |
N/A |
N/A |
| MM |
- 200 nm. |
300 nm |
Indice di interferenza 3D della geometria dell'estremità della LC
| Articolo 2 |
Collegamento |
PC Vertice terminale |
APC Faccia terminale |
| Raggio di curvatura |
SC/FC/ST |
10 ~ 25 mm |
5 ~ 12 mm |
| LC/MU |
7 ~ 25 mm |
5 ~ 15 mm |
| Offset dell' apice |
≤ 50 μm |
| Altezza sferica della fibra |
+/- 100 nm |
| Offset angolare |
- Sì, signore. |
8°± 0,5° |
LC Qualità della superficie finale (SM)
| Zona |
Distanza (μm) |
Rischi |
Difetti |
Referenze |
| A: Core |
Da 0 a 25 |
Nessuna |
Nessuna |
IEC 61300-3-35:2015 |
| B: rivestimento |
Da 25 a 115 |
Nessuna |
Nessuna |
| C: Adesivo |
Da 115 a 135 |
Nessuna |
Nessuna |
| D: Contatto |
Da 135 a 250 |
Nessuna |
Nessuna |
| E: Resto della ferrule |
Nessuna |
Nessuna |
LC Qualità della superficie finale (MM)
| Zona |
Distanza (μm) |
Rischi |
Difetti |
Referenze |
| A: Core |
Da 0 a 65 |
Nessuna |
Nessuna |
IEC 61300-3-35:2015 |
| B: rivestimento |
Da 65 a 115 |
Nessuna |
Nessuna |
| C: Adesivo |
Da 115 a 135 |
Nessuna |
Nessuna |
| D: Contatto |
Da 135 a 250 |
Nessuna |
Nessuna |
| E: Resto della ferrule |
Nessuna |
Nessuna
|
Disegno del cavo
