8 canali Mini modulo CWDM Mux Demux piccolo con perdita di inserimento ultra-bassa e design compatto

Name: 8 canali Mini modulo CWDM Mux Demux piccolo con perdita di inserimento ultra-bassa e design compatto
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-CCWDM
Price: 58.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-CCWDM
Moq:	1pc
prezzo:	US$48-US$68
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda:

1260 nm-1610 nm

Nome del prodotto:

Modulo di CCWDM

Spaziatura dei canali:

20nm

Perdita di ritorno:

> dB 45

Temperatura operativa:

-5°C ~ +75°C

Perdita di inserzione:

< 1,8 DB

Numero del canale:

8 canali

Customerizzato:

SÌ

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

filtro cwdm, mux demux ottico

Descrizione del prodotto

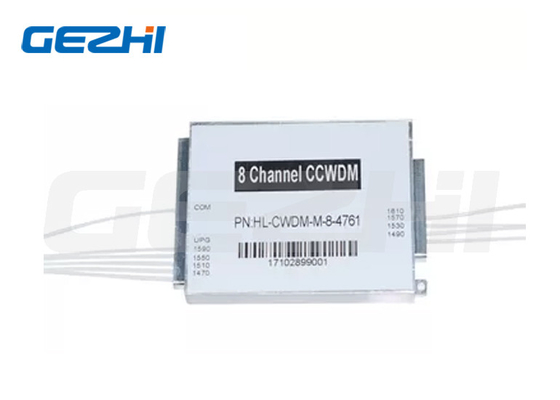

Modulo CWDM Mini Small a 8 Canali

Multiplexer Demultiplexer a Lunghezza d'Onda Grossolana Compatto (CCWDM) caratterizzato da un fattore di forma ridotto, perdite ultra basse e elevato isolamento tra i canali per reti in fibra ottica affidabili.

Panoramica del Prodotto

Il Multiplexer Demultiplexer a Lunghezza d'Onda Grossolana Compatto a Bassa Perdita Gezhi (CCWDM) si basa sulla tecnologia Thin-Film-Filter e Micro-Optics. Questo prodotto è caratterizzato da un fattore di forma ridotto, perdite ultra basse e elevato isolamento tra i canali con packaging senza piombo per un'elevata affidabilità.

Applicazioni

Sistemi CWDM
Reti PON
Collegamenti CATV
Reti WDM

Caratteristiche Principali

Perdita di Inserzione Ultra-Bassa
Elevate Prestazioni di Isolamento
Bassa Perdita Dipendente dalla Polarizzazione (PDL)
Design Compatto
Eccellente Uniformità Canale-Canale
Opzioni di Montaggio: Rack 191µm o Scatola ABS
Ampia Lunghezza d'Onda Operativa: 1260nm - 1620nm
Ampia Temperatura Operativa: -40°C - 85°C
Elevata Affidabilità e Stabilità

Specifiche Tecniche

Descrizione	Unità	Min	Tipico	Max
Perdita Canale Opzionale	dB		1.0	1.5
Larghezza Banda Passante	nm	13	15
Piattezza	dB		0.3	0.5
Isolamento Canale Adiacente	dB	30	35
Isolamento Canale Non Adiacente	dB	35	40
Direttività	dB	50
PDL	dB			0.2
PMD	ps			0.2
Potenza Massima	mW	300
Perdita di Inserzione Canale Passante (P)	dB		1.0	1.5
Perdita di Inserzione Canale Passante (A)	dB	1.5	2.5
Lunghezza d'Onda Canale	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (Selezione personalizzata disponibile: qualsiasi 4 canali tra 1260-1625nm)
Temperatura Operativa	°C	-10 a +70
Temperatura di Stoccaggio	°C	-40 a +85
Dimensioni Pacco	mm	44(L) * 28(W) * 6(H)

Nota: Le specifiche sono fornite senza connettori. Aggiungere una perdita aggiuntiva di 0.2dB per connettore.

Informazioni sull'Ordine

Configurazione	Canali	1° Canale	Tipo Fibra	Lunghezza Fibra	Tipo Connettore
M=Mux D=Demux O=OADM	02=2 Canali 08=8 Canali 16=16 Canali 18=18 Canali N=N Canali	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Speciale	1=Fibra Nuda 2=Tubo Libero 900µm 3=Cavo 2mm 4=Cavo 3mm	1=1m 2=2m S=Specificare	0=Nessuno 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
