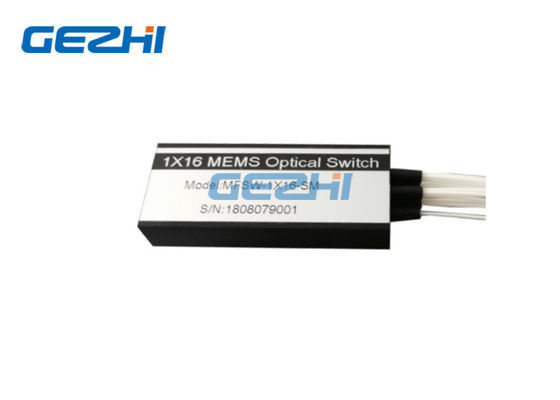

Commutatore ottico della rete 1620nm 1x16 MEMS di CC 5V PON

Name: Commutatore ottico della rete 1620nm 1x16 MEMS di CC 5V PON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-MFSW-1x16
Moq:	1pc
prezzo:	Negoziabile
Delivery Time:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS ISO9001

Nome di prodotto:

Commutatore di MEMS

Manica:

1xN N≤16

Lunghezza d'onda:

1260~1620nm

Connettore:

Su misura

Caratteristiche:

Tempo di commutazione veloce

Applicazione:

Rete di PON

Imballaggi particolari:

2pcs in una schiuma con la scatola di plastica

Capacità di alimentazione:

500pcs al mese

Evidenziare:

commutatore ottico di 1x16 MEMS

Commutatore ottico della rete MEMS di PON

commutatore del cavo ottico 1620nm

Descrizione del prodotto

modulo di commutatore ottico di 1x16 MEMS

Con la sua alla progettazione basata MEMS, prestazione durevole del modulo di commutatore ottico di fotonica 1x16 MEMS di GEZHI in un pacchetto compatto. Tempo di commutazione veloce e più di 10 miliardo aspettative di vita rendergli il commutatore ottico perfetto per le applicazioni fabbricanti richiedenti. Il commutatore ottico di MEMS è disponibile per le fibre monomodali con una scelta di 1x2, 1x4,1x8, 1x12, i moduli 1x16.

Caratteristiche

Struttura compatta
Tempo di commutazione veloce
Perdita di inserzione bassa
Alta affidabilità

Applicazioni

Rete di PON
Protezione
Strumentazione
Monitoraggio della rete

Specificazione

Parametri	Unità	MFSW-1×N (N≤16)
Lunghezza d'onda di funzionamento	nanometro	1260~1620 per MP, 850/1310 per il millimetro
Perdita di inserzione	dB	≤ 1,0 (tipico: 0,8)
WDL	dB	≤ 0,3
TDL	dB	≤ 0,3
PDL	dB	≤ 0,1
Attenuazione di riflessione	dB	≥ 50, MILLIMETRO DI MP DI ≥ 30
Diafonia	dB	≥ 50, MILLIMETRO DI MP DI ≥ 30
Ripetibilità	dB	≤ ±0.02
Tempo di commutazione	spettrografia di massa	≤ 8
Durevolezza	periodi	≥ 10 miliardo
Alimentazione elettrica	V	± 5% di CC 5V
Modo di commutazione		Non chiusura
Potere ottico	Mw	≤ 500
Temperatura di funzionamento	°C	-5 ~ +70
Temperatura di stoccaggio	°C	-40 ~ +85
Umidità di funzionamento	%	5 ~ 95
Dimensione	millimetro	34×24×11 o 60×24×11

Nota: 1. All'interno della temperatura di funzionamento e di tutto il CONTENTINO.

2. A parte il connettore ed aggiungere 0.3dB IL per un paio dei connettori.

Perni

Specifiche

No.	Oggetto	Specificazione
1	Alimentazione elettrica	± 5% di CC 5V
2	Consumo di energia	<500mw>
3	Controllo	UART o modo parallelo (livello di TTL)

Pin Assignment

Pin	Nome del segnale	Descrizione
1	NC	Nessun collegamento interno fisico
2	VCC	Alimentazione elettrica (5V)
3	STROBOSCOPIO	Bordo di caduta attivo (input)
4	Terra	Terra di segnale
5	D0	Dati 0 (input)
6	D1	Dati 1 (input)
7	D2	Dati 2 (input)
8	D3	Dati 3 (input)
9	UART TX	UART trasmette (uscita)
10	UART RX	UART riceve (input)
11	Terra	Terra di caso
12	RDY	Aspetti (uscita), uso per ricerca degli errori interna
13	MODO	0=TTL, 1=UART (input)
14	RISISTEMAZIONE	0=Reset (input)

Itinerario ottico

Commutatore ottico della rete 1620nm 1x16 MEMS di CC 5V PON 0

Dimensione

Commutatore ottico della rete 1620nm 1x16 MEMS di CC 5V PON 1

Informazioni di ordine

GZ-MFSW-1xN-x-x-xx-xx-x

Tipo

Manica

Lunghezza d'onda

Tipo della fibra

Diametro della fibra

Lunghezza della fibra

Connettore

GZ-MFSW

01=1x1

02=1x2

.....

16=1x16

......

Banda di C=C

Banda di L=L

Banda di O=O

Banda di D=C+L

X= altri

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

0=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

LP=LC/PC

LA=LC/APC

X=Other
