| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x2-FWDM |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

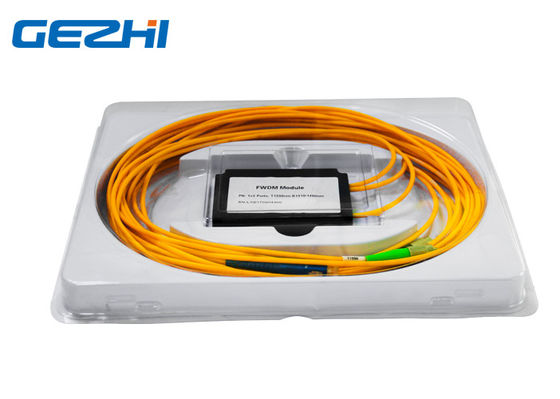

1x2 Ports la trasmissione 1550nm Reflction 1310&1490nm del modulo di FWDM
Il 1x2 di GEZHI Ports il modulo di WDM del filtro da FTTX utilizzato estesamente negli amplificatori di Raman, EDFA, le fibre ottiche strumentazione e le reti di WDM. È basato sulla tecnologia di (TFF) del filtro dal film sottile. Il dispositivo combina o separa il segnale (1310/1490/1550nm) alle lunghezze d'onda differenti in un'ampia lunghezza d'onda. 1x2 il modulo delle porte FWDM può ampliare la capacità di singola fibra di raggiungere la comunicazione bidirezionale, di modo che ampiamente usato nell'espansione e nell'aggiornamento di rete ottici, o introduca il nuovo affare completo ecc.
GEZHI fornisce 1x2 il modulo dei porti FWDM che è personalizzato alle bande particolari di lunghezza d'onda per le vostre applicazioni speciali. Poichè potreste sapere, il sistema stesso di GEPON funziona del 1310 /1490, in modo dal segnale di CATV qui è consegnato la stessa fibra facendo uso di 1550nm ed il modulo dei porti FWDM del 1x2 di GEZHI è un posto in cui tutti questo get «misti».
Caratteristiche
Perdita di inserzione bassa
PDL basso
L'epossidico ottico del percorso libera
Alto isolamento del canale
Ampia lunghezza d'onda di funzionamento
Stabilità ambientale eccellente
Telcordia compiacente
Applicazioni
Sistema di comunicazione di fibra ottica
CATV
Sistema di WDM
EDFA, amplificatore ecc.
Laser della fibra
Specificazione
| Parametri | Unità | Dispositivo di FWDM | ||
| Lunghezza d'onda di funzionamento 1310±50,1490±10, 1550±10 |
nanometro |
T1550 R1310/1490 |
||
| Perdita di inserzione | dB | Trasmissione: ≤ 0,6 | ||
| Riflessione: ≤ 0,4 | ||||
| Isolamento di Manica di trasmissione | dB | ≥ 30 | ||
| Isolamento di Manica di riflessione | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilità termica di lunghezza d'onda | nm/℃ | ≤ 0,003 | ||
| Stabilità termica di perdita di inserzione | dB/℃ | ≤ 0,005 | ||
| Attenuazione di riflessione | dB | ≥ 45 | ||
| Potere ottico | Mw | ≤ 500 | ||
| Temperatura di funzionamento | ℃ | -10 ~ +70 | ||
| Temperatura di stoccaggio | ℃ | -40 ~ +85 | ||
| Umidità relativa | % | 5 ~ 95 | ||
| Dimensione | millimetro | 100x80x10mm | ||
| Nota: 1. la personalizzazione è disponibile. 2. specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore. |
||||
Informazioni di ordinazione:
| A | B | C | D | E |
| Lunghezza d'onda | Tipo della metropolitana | Lunghezza della fibra (Includa il connettore) |
Connettore | Dimensione |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= altri |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
1x2 Ports il modulo di FWDM
|
|
