| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x16-CWDM-S |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

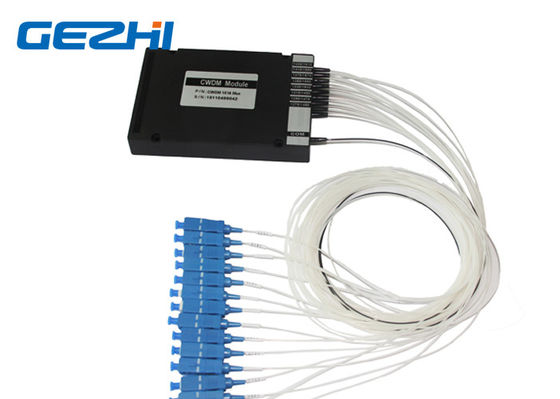

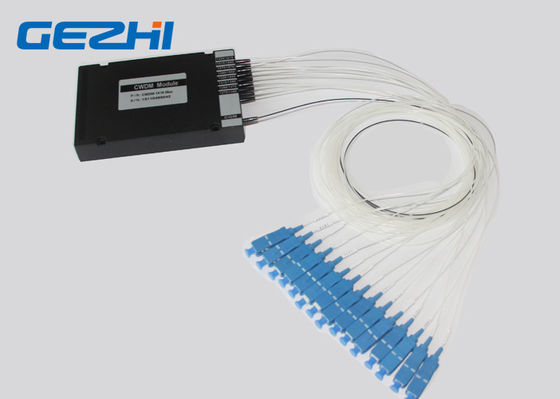

Il singolo multiplexor grezzo SC/UPC di divisione di lunghezza d'onda della fibra 1x16 pigtailed
Il multiplexor grezzo SC/UPC di divisione del wavlength di GEZHI 1x16 pigtailed basato sulla tecnologia di sottili pellicole dielettrica del filtro che ha progettato per integrazione nelle reti di accesso e della metropolitana di basso costo. Il suo pacchetto dal contenitore di ABS con 900um allenta il tubo, 1meter, SC/UPC pigtailed. Questo multiplexor grezzo di divisione di lunghezza d'onda 1x16 è utilizzato per l'applicazione cellulare, i centri dati sono imballati strettamente insieme sopra il 1270~1610nm eccetto 1390nm e 1510nm. Il modulo grezzo del multiplexor di divisione di lunghezza d'onda 1x16 è protocollo trasparente ed adatto per le applicazioni compreso Ethernet 10/1G, 16/8/4/2/1G, SDH/SONET, CATV, il Manica della fibra, FTTx, ecc.
Caratteristiche
Perdita di inserzione bassa
Alto isolamento del canale
Ampia banda di passaggio
L'epossidico libera sul percorso ottico
Applicazioni
Linea monitoraggio
Rete di WDM
Applicazione cellulare
Telecomunicazione
Rete di Access
Informazioni di ordinazione
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Numero dei canali | Tipo del modulo | Tipo di cavo | Lunghezza della fibra | Connettore dell'input |
Uscita connettore |
|||||||
| CWDM | 01=1Channel Manica 02=2 Manica 03=3 Manica 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimetro 1=142x102x14.5 millimetro scatola 2=LGX 3=19 scaffale del ″ 1U X=Others |
00=none 09=900um Tubo sciolto 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Specificazione
|
Parametro |
Unità |
16CH CWDM | ||
| Mux | Demux | |||
| Lunghezza d'onda di Manica | nanometro |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
Lunghezza d'onda concentrare |
nanometro | ±0.5 | ||
| Gioco di Manica | nanometro | 20 | ||
|
Passband di Manica |
nanometro | >13 | ||
| Perdita di inserzione massima | dB | <>4,5 o <3> | <4> | |
| Ondulazione di Manica | dB | 0,3 | ||
|
Isolamento |
Adiacente | dB | >30 | |
| Non adiacente | dB | >40 | ||
|
Temperatura di perdita di inerzia |
dB/℃ |
<0> |
||
|
Temperatura di lunghezza d'onda |
nanometro ℃ |
<0> | ||
|
Dipendente di polarizzazione |
dB | <0> | ||
|
Modo di polarizzazione |
dB | <0> | ||
| Direzionalità | dB | >50 | ||
| Attenuazione di riflessione | dB | >45 | ||
| Trattamento massimo di potere | Mw | 300 | ||
| Temperatura di Opterating | ℃ | -5~+75 | ||
| Temperatura di stoccaggio | ℃ | -40~85 | ||
| Dimensione del pacchetto | millimetro | L120x80x18 | ||
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Procedura in sequenza del filtro

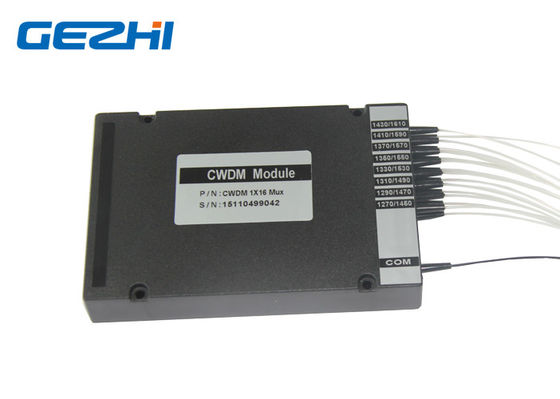

modulo ottico di 1x16 CWDM
