Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Singola fibra CWDM | Manica no.: | 1x18 |
|---|---|---|---|
| Lunghezza d'onda: | 1270~1610 | Linea tipo: | Mux |
| Connettore: | COM-SC/UPC, OTH: LC/PC | Applicazione: | Telecomunicazione |
| Evidenziare: | 18CH scelgono il cwdm della fibra,Multiplexor del cwdm di BIDI,cwdm di fibra ottica 1610nm |
||

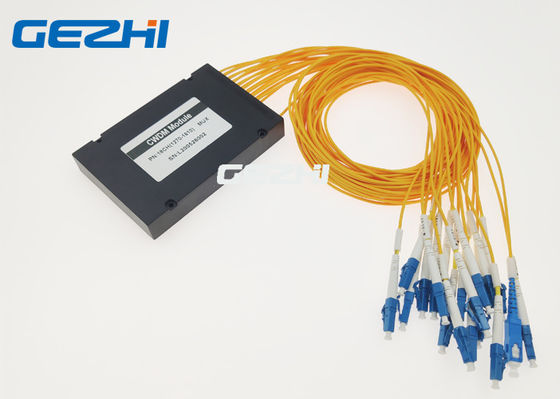

modulo 1270~1610nm BIDI con poche perdite CWDM di 18CH CWDM Mux Demux
GEZHI 18CH BIDI con poche perdite CWDM basato su tecnologia di sottili pellicole dielettrica del filtro che ha progettato per integrazione nelle reti di accesso e della metropolitana di basso costo. GEZHI 18CH CWDM è un multiplexor ottico che può multiplexare fino a 18 fonti di CWDM su una singola fibra ottica con soltanto perdita di inserzione di collegamento 3.5dB. Il suo pacchetto dal contenitore di ABS di 120*80*18mm con 900um allenta il tubo, 1meter, il connettore di COM-SC/UPC, l'altra uscita con il connettore di LC/UPC. Il filtro da 18CH CWDM ha alto isolamento del canale e può quindi essere utilizzato in un sistema bidirezionale. Il modulo può essere utilizzato come un multiplexor o demoltiplicatore ed utilizza una singola scanalatura in una struttura o può essere utilizzato, autonomo, in una N-scatola.
Caratteristiche
perdita di inserzione di collegamento 3.5dB
18 canali per fibra
Bidirezionale
Può essere usato come il multiplexor o demoltiplicatore
Può essere autonomo usato in una N-scatola
Applicazioni
Reti della fibra scura
Reti di contributo di radiodiffusione
Video reti ottiche
Produzione di evento
Reti di CWDM
Specificazione
|
Parametro |
Unità |
18CH CWDM | ||
| Mux | Demux | |||
| Lunghezza d'onda di Manica | nanometro |
1270~1610nm |
||
|
Lunghezza d'onda concentrare |
nanometro | ±0.5 | ||
| Gioco di Manica | nanometro | 20 | ||
|
Passband di Manica |
nanometro | >14 | ||
| Perdita di inserzione massima | dB | <5>.5 o <3> | <5> | |
| Ondulazione di Manica | dB | 0,3 | ||
|
Isolamento |
Adiacente | dB | >30 | |
| Non adiacente | dB | >40 | ||
|
Temperatura di perdita di inerzia |
dB/℃ |
<0> |
||
|
Temperatura di lunghezza d'onda |
nanometro ℃ |
<0> | ||
|
Dipendente di polarizzazione |
dB | <0> | ||
|
Modo di polarizzazione |
dB | <0> | ||
| Direzionalità | dB | >50 | ||
| Attenuazione di riflessione | dB | >45 | ||
| Trattamento massimo di potere | Mw | 300 | ||
| Temperatura di Opterating | ℃ | -5~+75 | ||
| Temperatura di stoccaggio | ℃ | -40~85 | ||
| Dimensione del pacchetto | millimetro | L120x80x18 | ||
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Informazioni di ordinazione
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Numero dei canali | Tipo del modulo | Tipo di cavo | Lunghezza della fibra | Connettore dell'input |
Uscita connettore |
|||||||
| CWDM | 01=1Channel Manica 02=2 Manica 03=3 Manica 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimetro 1=142x102x14.5 millimetro scatola 2=LGX 3=19 scaffale del ″ 1U X=Others |
00=none 09=900um Tubo sciolto 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Procedura in sequenza del filtro
pacchetto di 18CH BIDI CWDM

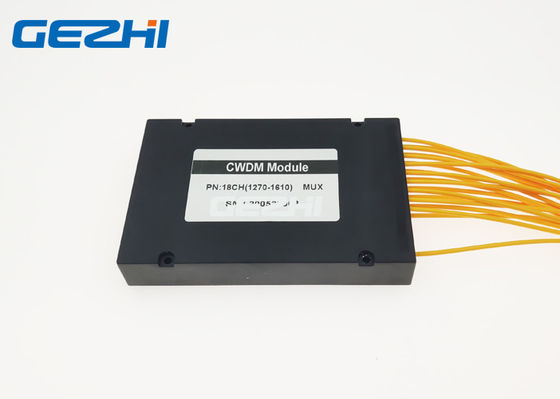

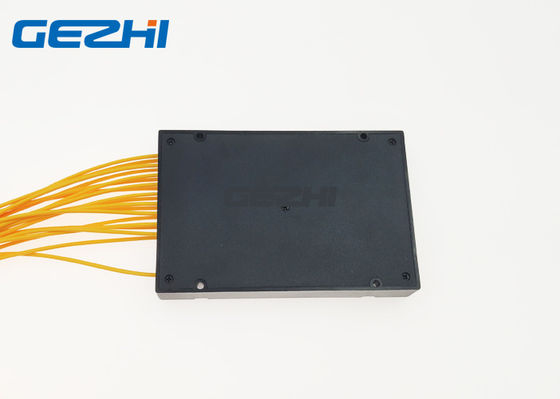

modulo di 18CH BIDI CWDM
