| Brand Name: | GEZHI or OEM |
| Numero di modello: | WDM del filtro |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

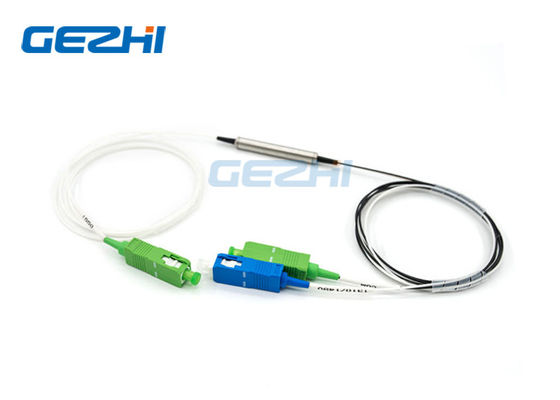

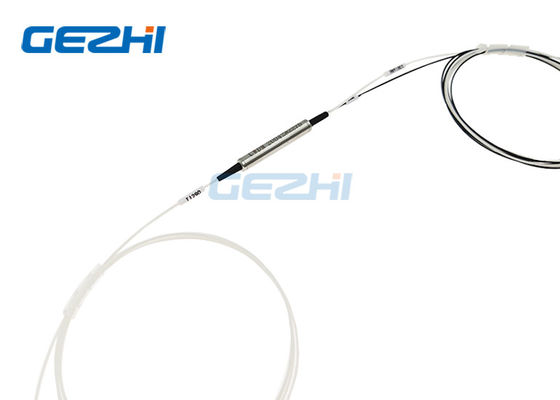

L'alto WDM del filtro da isolamento >50dB trasmette 1550nm, riflette 1310 + 1490nm
Il WDM Triplex di alto isolamento PON basato su tecnologia del filtro dal film sottile (TFF). sono usati per spaccare o combinare due o più lunghezze d'onda, solitamente all'interno dei sistemi di FTTH. Questo dispositivo è famoso tramite l'alto isolamento come isolamento >50dB di trasmission e l'isolamento >35dB di refelction. Offrono la perdita di inserzione molto bassa, la perdita bassa di dipendenza di polarizzazione e la stabilità ambientale eccellente.
Possiamo fornire il vario WDM su misura del filtro da lunghezza d'onda.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| Parametro | WDM di T1550nm R1310&1490nm |
|---|---|
| Lunghezza d'onda di funzionamento (banda di passaggio) | T1528~1620nm |
| Lunghezza d'onda di funzionamento (rifletta la banda) | 1260-1360 nanometro & 1480-1500 nanometro |
| Perdita di inserzione (banda di passaggio) | dB del ≤ 0,8 |
| Perdita di inserzione (rifletta la banda) | dB del ≤ 0,6 |
| Isolamento (banda di passaggio) | dB del ≥ 50 |
| Isolamento (rifletta la banda) | dB del ≥ 35 |
| Ondulazione | dB del ≤ 0,3 |
| Attenuazione di riflessione | dB del ≥ 50 |
| Direzionalità | dB del ≥ 50 |
| Trattamento massimo di potere | 300 Mw |
| Temperatura di funzionamento | -5°C ~ +70°C |
| Temperatura di stoccaggio | -40°C ~ +85°C |
| Dimensioni del pacchetto - metropolitana sciolta di 900µm o fibra nuda | 5.5mm (Φ) x 38.0mm (l) |
Note1: Tutti i valori specificati sono senza connettori.
Note2: Specifiche di rendimento elevato disponibili su richiesta.

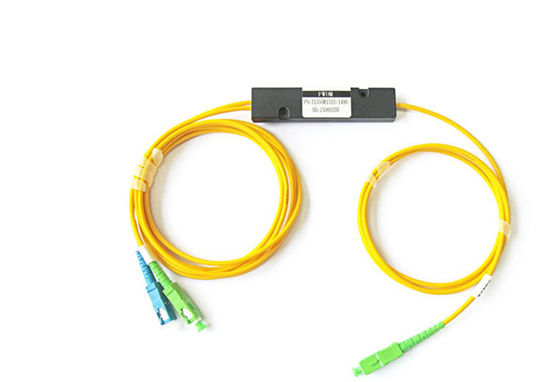

WDM Triplex del filtro da alto isolamento PON
Informazioni di ordinazione:
| B | C | D | E | |
| Lunghezza d'onda | Tipo della metropolitana | Lunghezza della fibra (Includa il connettore) |
Connettore | Dimensione |
|
Alto tipo di isolamento di HISOT15R13/14=T1550 R1310/1490 |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= altri |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5535=Φ5.5×35mm 5538=Φ5.5×38mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
