| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x2FWDM-R/B |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T / T, Western Union |

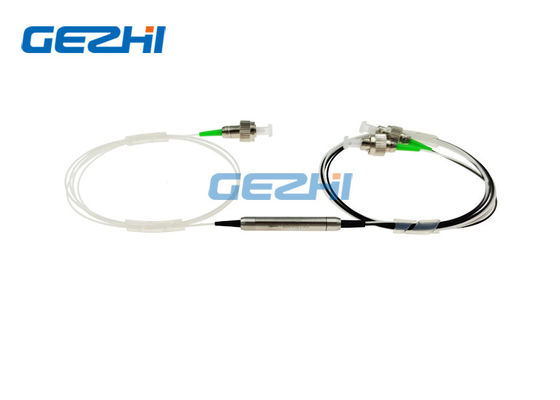

Filtro rosso/blu dalla C-banda del passaggio MWDM 1x2 DWDM dal separatore
Questo WDM delle Micro-ottica utilizza la tecnologia sottile dell'emulsione e la progettazione privata imballaggio dell'ottica di legame del metallo di non cambiamento continuo di micro. Fornisce la perdita di inserzione bassa, l'alto isolamento del canale, la sensibilità di bassa temperatura ed il percorso ottico libero a resina epossidica.
La fotonica il CO., srl di GEZHI fornisce i filtri ed i connettori su misura dalla banda per incontrare il controllo speciale e le applicazioni. Le unità di filtraggio sono disponibili con i tubi d'acciaio, 2 supporti di scaffale della scanalatura 1U, il modulo Pluggable, o i contenitori di ABS.
| Caratteristiche | Applicazione |
|
|
Specifiche di prestazione
| Tipo | FWDM | ||
| Lunghezza d'onda di Manica del passaggio | nanometro | 1547~1561 (rosso) | 1530~1543.2 (blu) |
| Lunghezza d'onda del canale di riflessione | nanometro | 1530~1543.2 (blu) | 1547~1561 (rosso) |
| Perdita di inserzione di Manica del passaggio | dB | ≤0.60 | |
| Perdita di inserzione di Manica di riflessione | dB | ≤0.40 | |
| Ondulazione di Manica | dB | ≤0.3 | |
| Isolamento a canale adiacente | dB | ≥30 | |
| Isolamento preciso del canale | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Direzionalità | dB | ≥55 | |
| Attenuazione di riflessione | dB | ≥50 | |
| Trattamento di potere | Mw | 300 | |
| Temperatura di funzionamento | ℃ | -5~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Dimensioni del pacchetto | millimetro | φ5.5x35 | |
Nota: 1. la personalizzazione è disponibile.
2. La perdita di inserzione non include il connettore, ogni connettore aggiungerà la perdita 0.2dB.
3. L'altra lunghezza d'onda può essere fatta su richiesta del cliente. Per esempio, L-banda R/B, banda di C/L.
Informazioni di ordinazione
| Lunghezza d'onda | Spec. del pacchetto | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| Lunghezza d'onda di R/B=Red/Blue |
1= Φ5.5mm×35mm 2= 90×20×10 millimetro 3=100×80×10.5 millimetro 4= 120×80×18 millimetro 5=140×115×18 millimetro 6=19» 1U Rackmount X= altri |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Singola soluzione della fibra di DWDM con filtro rosso/blu dalla banda di C
Le lunghezze d'onda che scrutano la fibra scura sono tagliate in due bande spettrali filtro rosso/blu usando di C dalla banda ad entrambe l'estremità della fibra scura. Permette di utilizzare il singolo mèche della fibra per sia la trasmissione che la ricezione, così significativamente l'elevazione dell'investimento e fare diminuire i costi.
GEZHI inoltre forniscono WDM rosso/blu su misura di lunghezza d'onda del filtro, 100Ghz DWDM Mux Demux, il modulo di CWDM, il modulo dell'AWG 40channel, commutatori ottici ecc di esclusione 2x2…
|
|
