| Brand Name: | GEZHI or OEM |
| Numero di modello: | WDM del filtro |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

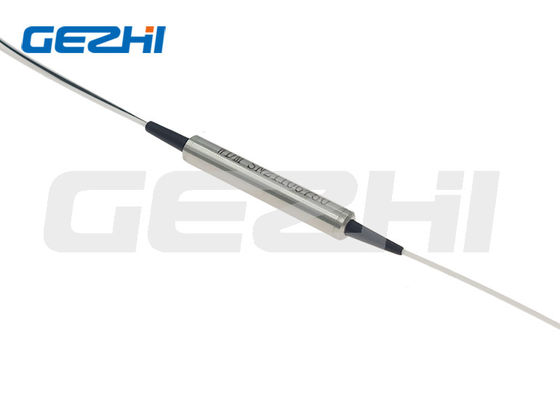

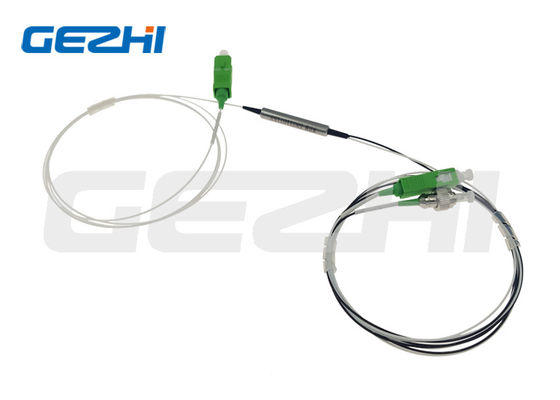

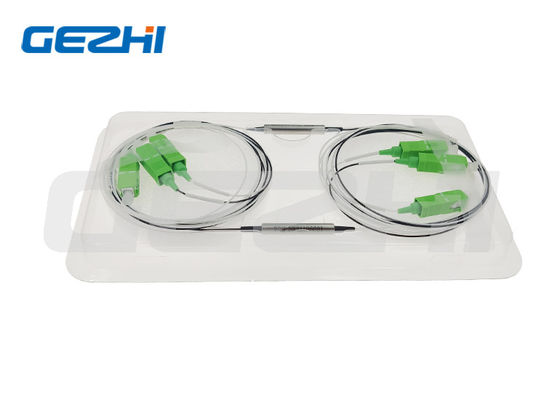

Tubo di WDM del filtro da riflessione 1310/1490/1550nm 1x2 della trasmissione 1620nm per OTDR
Il filtro ottico è uno strumento che è utilizzato per la selezione di lunghezza d'onda, che può selezionare le lunghezze d'onda richieste a partire da tantissime lunghezze d'onda e rifiutare le lunghezze d'onda dell'aggiunta. Può utilizzato nella selezione di lunghezza d'onda, il filtro anti-interferenze dell'amplificatore ottico, l'equalizzazione di guadagno, multiplazione ottica/che demultiplexa.
Il WDM di fibra ottica FTTX 1625nm FWDM-1625 del filtro è fatto dalle componenti ottiche speciali e tecnologia avanzata, può profondamente ha lasciato il passaggio di lunghezza d'onda 1260-1590nm ma riflettere efficientemente la lunghezza d'onda 1600-1670nm. Questo prodotto pricipalmente è utilizzato nella prova online di fibra ottica. È componente ideale di filtrazione della fibra ottica 1625/1650nm.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| Parametro | Specificazione | |
| Lunghezza d'onda centrale (nanometro) | 1625 | |
| Lunghezza d'onda della banda di passaggio (nanometro) | 1600~1670 | |
| Lunghezza d'onda di riflessione (nanometro) | 1260~1590 | |
| Perdita di inserzione | Passaggio (C→T)@PB | ≤0.8 |
| Rifletta (C→R)@SB | ≤0.6 | |
| Isolamento (passaggio) | ≥40 | |
| Isolamento (riferimento) | ≥15 | |
| Direzionalità (dB) | ≥55 | |
| Attenuazione di riflessione (dB) | ≥45 | |
| PDL (dB) | ≤0.10 | |
| Stabilità termica di perdita di inserzione (dB) | ≤0.005 | |
| Trattamento di potere (Mw) | ≤500 | |
| Temperatura di funzionamento (℃) | 0 ~ +70 | |
| Temperatura di stoccaggio (℃) | -40 ~ +85 | |
| Dimensioni (millimetri) | Φ5.5xL35mm | |
Nota: Specifiche di rendimento elevato disponibili su richiesta.
Informazioni di ordinazione:
| FWDM | Lunghezza d'onda del passaggio | Tipo del modulo | Tipo di cavo | Lunghezza della fibra | connettore |
| FWDM | 1625nm | metropolitana 00=Glass S1=Φ5.5x35mm A0=90x20x10mm Scatola 100x80x10mm di A1=ABS Scatola 120x80x18mm di A2=ABS Scatola 140x115x15mm di A3=ABS L1=LGX 129*29*130mm Inserzione di L2=LGX in scaffale 2slot Inserzione di L4=LGX in scaffale 4slot R1=19» 1 scaffale di U Scaffale del ″ 1U di R2=2slot 19 Scaffale del ″ 1U di R4=4slot 19 X=Customized |
fibra 00=bare tubo sciolto 09=900um 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m X=Customized |

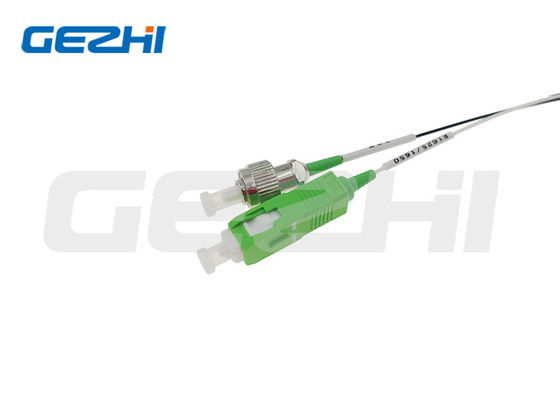

00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
|
|
