| Brand Name: | GEZHI or OEM |
| Numero di modello: | FWDM-T15R13/14 |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

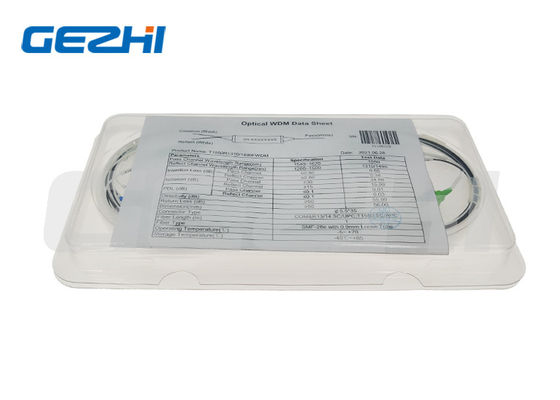

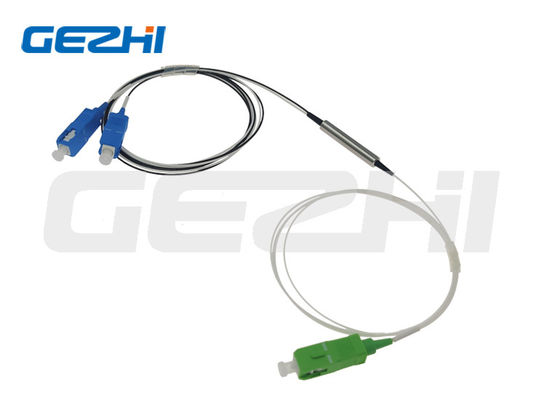

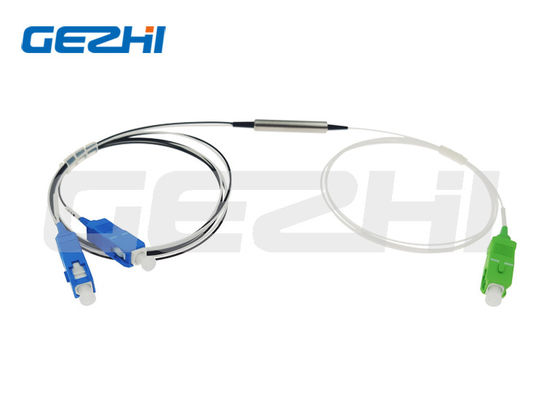

WDM del FILTRO da FWDM di fibra ottica FTTH 1310/1490/1550nm
Il WDM è uno della componente del centro nell'architettura di FTTH. Il WDM di FTTH utilizza i filtri da interferenza del film sottile di rendimento elevato per fornire la prestazione passa-banda eccezionale. Con la caratteristica bidirezionale, può applicarsi unità all'attrezzatura di OLT e di Ontario.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| Parametri | Unità | Dispositivo di FWDM | ||
| Lunghezza d'onda di funzionamento T: lunghezza d'onda della trasmissione R: lunghezza d'onda di riflessione 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanometro | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perdita di inserzione | dB | Trasmissione: ≤ 0,6 | ||
| Riflessione: ≤ 0,4 | ||||
| Isolamento di Manica di trasmissione | dB | ≥ 30 | ||
| Isolamento di Manica di riflessione | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilità termica di lunghezza d'onda | nm/℃ | ≤ 0,003 | ||
| Stabilità termica di perdita di inserzione | dB/℃ | ≤ 0,005 | ||
| Attenuazione di riflessione | dB | ≥ 45 | ||
| Potere ottico | Mw | ≤ 500 | ||
| Temperatura di funzionamento | ℃ | -10 ~ +70 | ||
| Temperatura di stoccaggio | ℃ | -40 ~ +85 | ||
| Umidità relativa | % | 5 ~ 95 | ||
| Dimensione | millimetro | Φ5.5×35 | 90×20×10 | |
| Nota: 1. la personalizzazione è disponibile. 2. ha specificato senza connettore ed aggiungono una perdita supplementare 0.2dB per connettore. |
||||
La trasmissione 1310nm riflette ai i multiplexor basati a filtro di WDM 1490/1550nm
Informazioni di ordinazione:
| B | C | D | E | |
| Lunghezza d'onda | Tipo della metropolitana | Lunghezza della fibra (Includa il connettore) |
Connettore | Dimensione |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= altri |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
