| Brand Name: | GEZHI or OEM |
| Numero di modello: | circolatore ottica 3-port |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

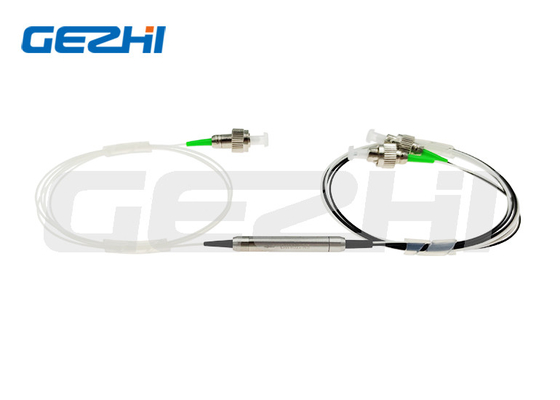

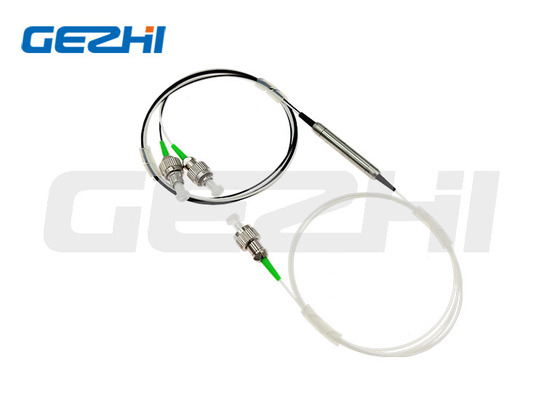

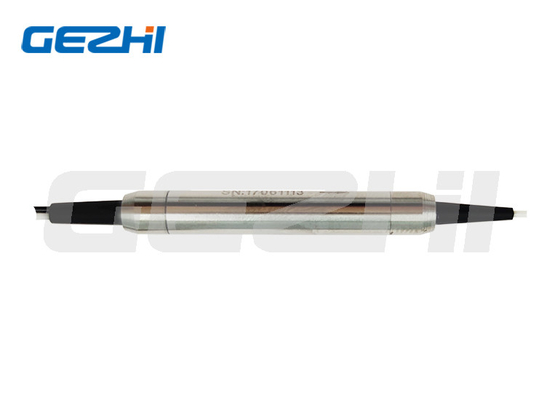

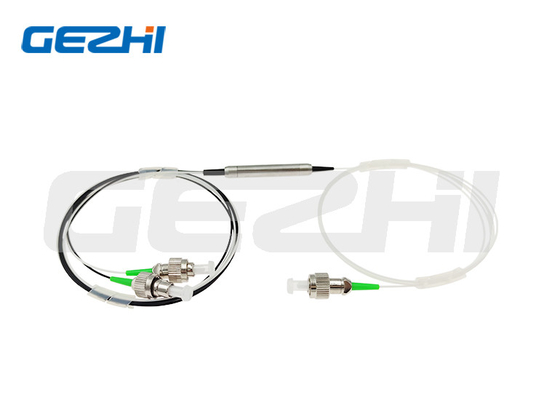

Modulo ottico della fibra dei porti della circolatore 3 di riflessione lombo-sacrale con il connettore di FC
Descrizione di prodotto
Le circolatori ottiche di Gezhi hanno molte applicazioni in circuiti ottici e sistemi delle comunicazioni ottiche per il nuovo orientamento dei segnali ottici bidirezionali nei porti differenti.
Una circolatore ottica è una componente a fibra ottica speciale che può essere usata per separare i segnali ottici che viaggiano nelle direzioni opposte in un di fibra ottica, analogo all'operazione di una circolatore elettronica. Una circolatore ottica è un dispositivo del tre-porto ha progettato tale quella luce che fornisce tutte le uscite del porto dal seguente. Ciò significa che se la luce entra nel porto 1 è emessa da porto 2, ma se alcuna della luce emessa è riflessa di nuovo alla circolatore, non esce dal porto 1, ma invece dalle uscite da porto 3.
Applicazioni
Multiplazione di Aggiungere-goccia
Sensori della fibra
Sistemi di trasmissione bidirezionali del segnale
Pompaggio bidirezionale
Dispositivi cromatici in-linea di coppia della compensazione della dispersione
Caratteristiche
Perdita di inserzione bassa
PDL basso
Isolamento alto di Manica
Pacchetto compatto
Alte affidabilità & stabilità
Redditizio
Specificazione
| Parametro | Grado di P | |
| Configurazione | Porto 1 - porto 2 - porto 3 | |
| Lunghezza d'onda di operazione (nanometro) | 1310±30 o 1550±30 o 1585±30 | |
| Isolamento (dB) | Tipico | 0,6 |
| Massimo | 0,8 | |
| Isolamento tipico (dB) | ≥50 | |
| Isolamento minimo (dB) | ≥40 | |
| Conversazione trasversale (dB) | ≥50 | |
| Perdita dipendente di polarizzazione (dB) | <0> | |
| Dispersione di modo di polarizzazione | <0> | |
| Attenuazione di riflessione (dB) | ≥50 | |
| Trattamento di potere (Mw) | 500 | |
| Temperatura di Opterating (℃) | -10~+75 | |
| Dimensione del pacchetto (millimetri) | Φ5.5xL50 o Φ5.5xL63 | |
Diagramma di applicazione
Come l'immagine mostra: Una circolatore è situata ad entrambe l'estremità della fibra. Ogni circolatore funziona per aggiungere un segnale in una direzione mentre rimuove il segnale nell'altra. Vedi l'esempio a sinistra.
La circolatore può essere usata per inviare i segnali ottici attraverso una singola fibra in due direzioni.
|
|
