| Brand Name: | GEZHI or OEM |
| Numero di modello: | contenitore circolatore ottico di ABS 3-port |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

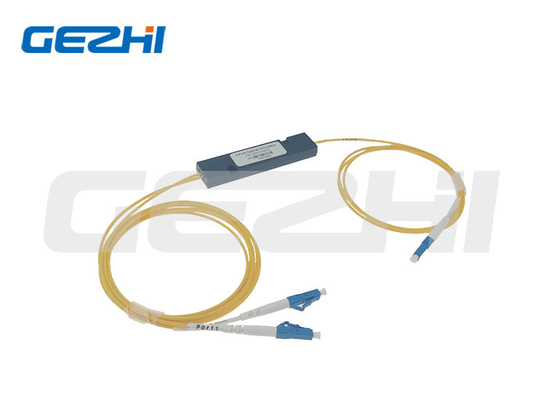

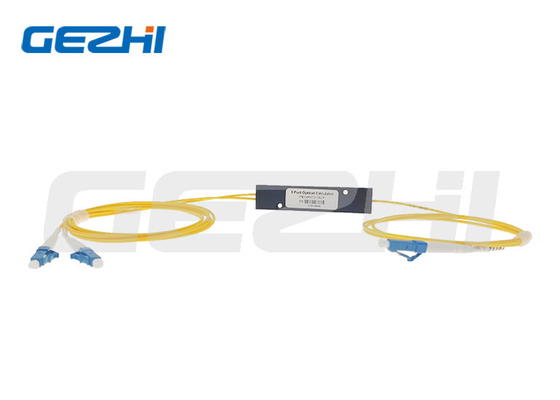

Alto contenitore circolatore ottico di ABS della fibra dei porti di stabilità & di affidabilità 3 con il connettore dello Sc
Descrizione di prodotto
Le circolatori ottiche di Gezhi hanno molte applicazioni in circuiti ottici e sistemi delle comunicazioni ottiche per il nuovo orientamento dei segnali ottici bidirezionali nei porti differenti.
Questa caratteristica è molto importante alla trasmissione ed alla comunicazione bidirezionali ottiche. Solitamente, è usata per il ricetrasmettitore ottico, il filtro da FBG (grata di Bragg della fibra) e l'amplificatore ottico.
Applicazioni
Multiplazione di Aggiungere-goccia
Dispositivi cromatici in-linea di coppia della compensazione della dispersione
Sensori della fibra
Pompaggio bidirezionale
Sistemi di trasmissione bidirezionali del segnale
Caratteristiche
Perdita di inserzione bassa
Alto isolamento di Manica
Redditizio
Pacchetto compatto
PDL basso
Alte affidabilità & stabilità
Specificazione
| Marca | Gezhi | |
| Pacchetto | Contenitore di ABS | |
| Configurazione | Porto 1 - porto 2 - porto 3 | |
| Lunghezza d'onda di operazione (nanometro) | 1310±30 o 1550±30 o 1585±30 | |
| Isolamento (dB) | Tipico | 0,6 |
| Massimo | 0,8 | |
| Isolamento tipico (dB) | ≥50 | |
| Isolamento minimo (dB) | ≥40 | |
| Conversazione trasversale (dB) | ≥50 | |
| Perdita dipendente di polarizzazione (dB) | <0> | |
| Dispersione di modo di polarizzazione | <0> | |
| Attenuazione di riflessione (dB) | ≥50 | |
| Trattamento di potere (Mw) | 500 | |
| Temperatura di Opterating (℃) | -10~+75 | |
| Dimensione del pacchetto (millimetri) | Φ5.5xL50 o Φ5.5xL63 | |
Diagramma di applicazione
Come l'immagine mostra: Una circolatore è situata ad entrambe l'estremità della fibra. Ogni circolatore funziona per aggiungere un segnale in una direzione mentre rimuove il segnale nell'altra. Vedi l'esempio a sinistra.
La circolatore può essere usata per inviare i segnali ottici attraverso una singola fibra in due direzioni.
|
|
