Panoramica del prodotto della circolatore di alto potere
Circolatore ottica di inserzione di alto potere basso di perdita 780-1080 nanometro per l'amplificatore della fibra

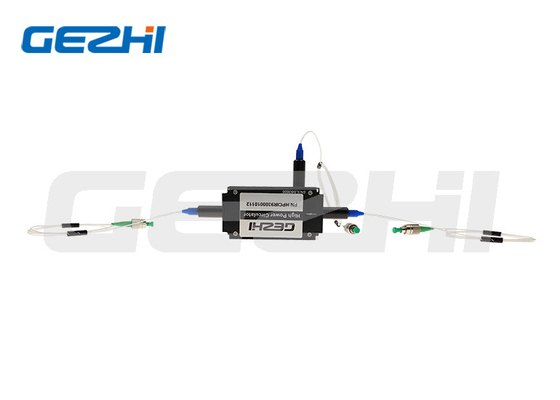

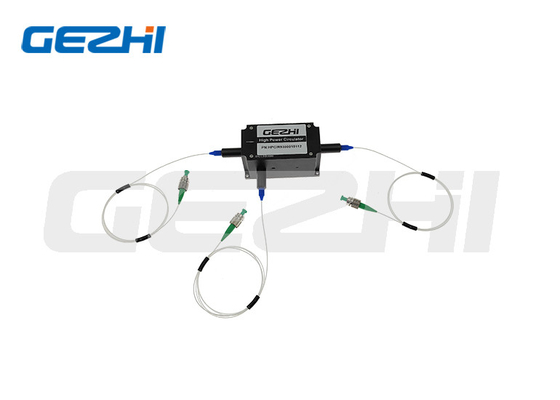

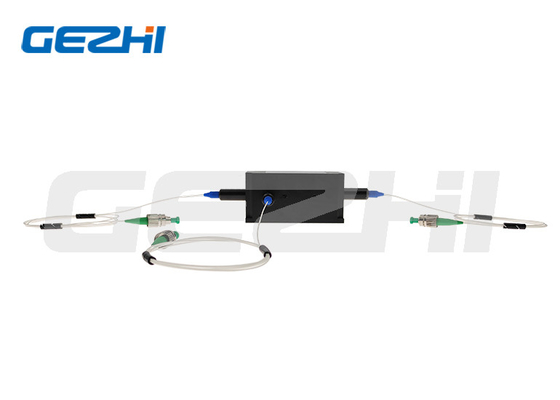

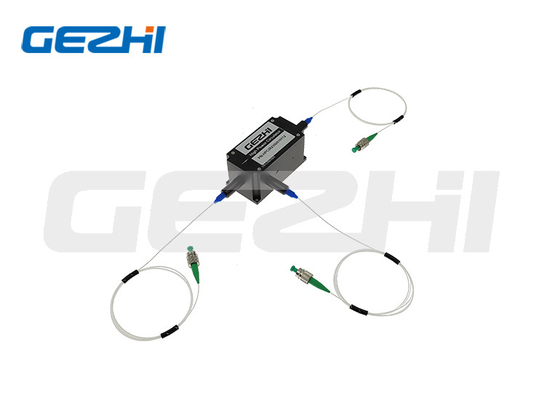

Circolatore ottica di alto potere
La circolatore ottica di alto potere di GEZHI è progettata per le applicazioni di alto potere. Caratterizza la piccola dimensione, la larghezza di banda, la prestazione stabile, l'ampio temperaturerange, l'alto isolamento, l'onda diritta con poche perdite e bassa, sulle caratteristiche dell'intermodulazione e l'alto potere
|
Caratteristiche & applicazioni della circolatore di alto potere
Caratteristiche:
Alto isolamento di Manica
Perdita di inserzione bassa
Alta attenuazione di riflessione
Alte stabilità & affidabilità
Applicazioni:
Amplificatore della fibra
Strumento di prova
Attrezzatura medica
Specifiche della circolatore di alto potere
Parametri |
Unità |
Valore |
Lunghezza d'onda concentrare |
nanometro |
1064, 1030, 980 |
850, 808, 780 |
Lunghezza d'onda di funzionamento |
nanometro |
±5 |
Tipo. Isolamento di punta |
dB |
25 |
23 |
Min. Isolation a 23℃ |
dB |
22 |
20 |
Tipo. Perdita di inserzione a 23℃ |
dB |
1,0 |
1,2 |
Perdita di inserzione massima a 23℃ |
dB |
1,3 |
1,5 |
Min. Extinction Ratio a 23℃ (tipo della fibra di PM) |
dB |
20 |
18 |
Perdita di Max. Polarization Dependent a 23℃ (tipo della fibra di MP) |
dB |
0,15 |
Minuti attenuazione di riflessione a 23℃ (ingresso/uscita) |
dB |
45 |
Min. Cross Talk |
dB |
45 |
Potere di Max. Average Optical (Port1 compreso & Port2) |
W |
1, 2, 5, 10, 20 o specificato |
Potenza di picco massima per l'impulso di NS |
chilowatt |
10 o specificato |
Max. Tensile Load |
N |
5 |
Dimensione del pacchetto |
millimetro |
70x28x26 |
Temperatura di funzionamento |
℃ |
+10~+50 |
Temperatura di stoccaggio |
℃ |
0~+60 |
|
|
Con i connettori, il potere di trattamento è 1W soltanto, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso.
La chiave del connettore è stata allineata per rallentare l'asse.
Informazioni di Odering della circolatore di alto potere
1111 - Lunghezza d'onda: |
1064=1064nm, 1030=1030nm, 980=980nm, 780=780nm, SSSS=Specified |
2 - Tipo di porta: |
3=3-Port |
3 - Asse di lavoro: |
Il funzionamento di asse di B=Both, asse di F=Fast ha bloccato, N=Non-PM |
444 - Tipo della fibra: |
003=PM980, 004=Hi1060, 007=780-HP, 067=PM780-HP, SSS=Specified |
5 - Dimensioni del pacchetto: |
0=64x28x26mm, S=Specified |
6 - Tipo della treccia: |
0=bare fibra, tubo sciolto di 1=900μm |
7 - Lunghezza della fibra: |
0.8=0.8m, 1.0=1m, S=Specified |
888 - Tipo del connettore: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
99 - Potere medio: |
00=300mW, 01=1W, 02=2W, 10=10W, 20=20W, SS=Specified |
Aa - Potenza di picco:
- Potenza di picco:
|
00=Continuous Wave, 01=1kW, 02=2kW, 10=10kW, 20=20kW, SS=Specified
|
|
|
Dimensione del pacchetto
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ della circolatore di alto potere?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con il nostro rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, Alibaba ecc.
Q4: Che cosa è il vostro tempo della garanzia della circolatore di alto potere?
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
