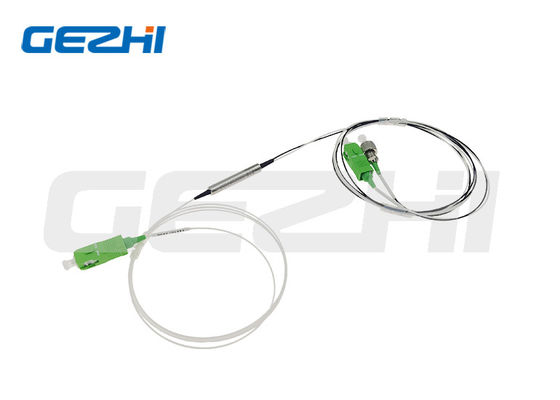

FTTX 3porta un filtro ottico modulo FWDM con lunghezze d'onda 1310nm 1490nm 1550nm bassa perdita di inserimento e isolamento del canale elevato

Name: FTTX 3porta un filtro ottico modulo FWDM con lunghezze d'onda 1310nm 1490nm 1550nm bassa perdita di inserimento e isolamento del canale elevato
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 porti FWDM a fibra ottica
Price: 24.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	3 porti FWDM a fibra ottica
Moq:	1PC
prezzo:	US$15-U$33
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Applicazioni:

Monitoraggio di sistema

Lunghezza d'onda della banda di riflessione:

1460~1620

Perdita di inserzione:

Passaggio Channel≤0.8

Ondulazione di Manica:

<0>

Isolamento:

Passaggio Channel>40

Sensibilità di temperatura di perdita di inserzione:

<0>

Perdita dipendente dalla polarizzazione:

<0>

Dispersione della modalità di polarizzazione:

<0>

Direttività:

> 50

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Modulo WDM a 3 porte

modulo WDM FTTX

filtro ottico 1550nm

Descrizione del prodotto

FTTX 3 porte Fibra ottica FWDM 1310nm 1490nm 1550nm Filtro ottico

Il WDM micro-ottico utilizza una tecnologia di rivestimento a film sottile e un design proprietario di micro-ottica non-flux.sensibilità a basse temperature e percorso ottico privo di epossidi.

Caratteristiche chiave

Ampia gamma di lunghezza d'onda operativa
Basse perdite di inserimento
Banda di passaggio ultra larga e piatta
Isolamento di alto canale
Alta stabilità e affidabilità
Epoxy-free su percorso ottico

Applicazioni

Strumenti di prova
Sistema FTTH Tri-Play
Collegamento CATV
Sistema WDM
Reti PON

Specifiche tecniche

Parametro	Condizione	Min.	Tipico	Max.	Unità
Temperatura di funzionamento		0	30	70	°C
Umidità relativa di esercizio	Non condensante	5		95	%
Temperatura di conservazione	Non condensante	- Quaranta.		85	°C
Manovra dell' energia		50			Mw
Intervallo di lunghezza d'onda della porta COM		1260		1560	nm
Lunghezza d'onda della porta TRANS	CATV	1540	1550	1560	nm
lunghezza d'onda della porta REFL 1	DATI a monte	1260	1310	1360	nm
lunghezza d'onda della porta REFL 2	DATI a valle	1480	1490	1500	nm
Fabbricazione a partire da materiali di cui al capitolo 85	COM a TRANS		0.3	0.5	dB
	COM a REFL		0.25	0.4	dB
Isolamento COM a TRANS@1490nm±10nm	1490nm nella porta CATV	15
Isolamento COM a REFL@1550nm±10nm	1550nm nella porta DATA	15
Direttiva	1310 nm nella porta CATV	47
Perdita di ritorno (tutte le porte)		45
Perdita di inserimento Sensibilità termica				0.005	dB/°C
Perdite dipendenti dalla polarizzazione				0.1	dB
Perdite di piegatura	@1550nm@10mm di raggio, 1 giro			0.5	dB
Tipo di fibra	Corning® SMF-28 Ultra; tubo sciolto da 900um
Lunghezza della fibra	COM	51 cm
	Trasformazione	100 cm
	REFL	100 cm
Tipo di connettore	COM	SC/APC
	Trasformazione	senza connettore
	REFL	senza connettore
Lunghezza del tubo di imballaggio WDM			38	39	mm
Diametro del tubo di imballaggio WDM			5.5	6	mm
Isolamento elettrico del tubo WDM	Il tubo di metallo deve essere isolato elettricamente mediante un tubo di copertura con rivestimento retrogrado su tutta la lunghezza

Informazioni sull'ordine

Lunghezza d'onda	Configurazione	Specificità del pacchetto	Tipo di fibra	Diametro della fibra	Lunghezza della fibra	Collegamento
XGS-PON S=Specificare	1=1 combinazione di unità 2=2 unità combinate Combinazione 3=3 unità Combinazione 4=4 unità S=Specificare	S1 = tubo di acciaio φ5,5x35 mm A9 = scatola ABS 90x20x10 mm A1 = scatola ABS 100x80x10 mm A2 = scatola ABS 120x80x18 mm A3 = scatola ABS 140x115x15mm L1=LGX 12929130 mm L2=LGX inserito in 2 slot Rack L4=LGX inserito in 4 slot Rack R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack X = personalizzato	9=9/125 S=Specificare	25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm S=Specificare	05=0,5m 10=1,0m 15 = 1,5 m S=Specificare	00=nessuno LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specificare

Imballaggio del prodotto
