Dettagli:
Termini di pagamento e spedizione:
|
| Applicazioni: | Monitoraggio di sistema | Lunghezza d'onda della banda di riflessione: | 1460~1620 |
|---|---|---|---|
| Perdita di inserimento: | Passaggio Channel≤0.8 | Ondulazione di Manica: | <0> |
| Isolamento: | Passaggio Channel>40 | Sensibilità di temperatura di perdita di inserzione: | <0> |
| Perdita dipendente di polarizzazione: | <0> | Dispersione di modo di polarizzazione: | <0> |
| Direttività: | >50 | ||
| Evidenziare: | Modulo WDM a 3 porte,modulo WDM FTTX,filtro ottico 1550nm |
||

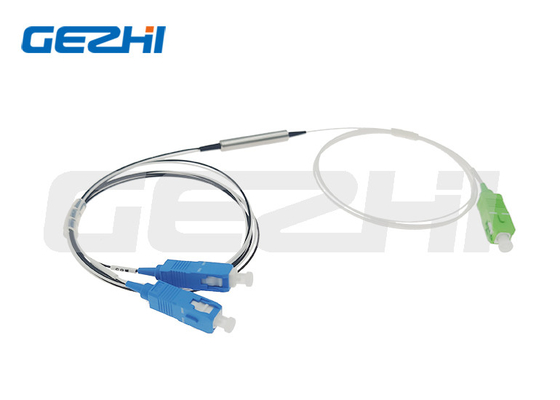

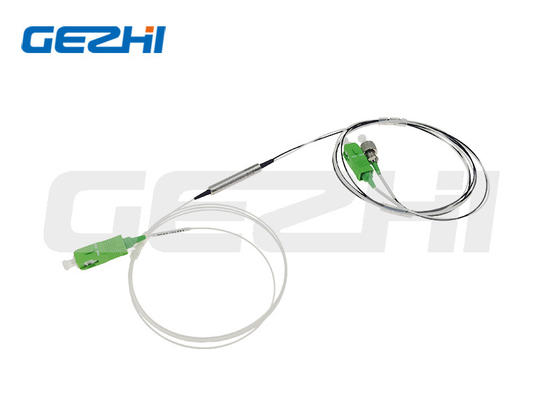

FTTX 3 porte Fibra ottica FWDM 1310nm 1490nm 1550nm Filtro ottico
Descrizione del prodotto
Il WDM micro-ottico utilizza la tecnologia di coccatura a film sottile e la progettazione proprietaria di micro-ottiche di imballaggio di legame metallico non fluido.sensibilità a basse temperature e percorso ottico privo di espossi.
Caratteristiche
1Ampia gamma di lunghezza d'onda operativa
2.Perdite di inserimento basse
3. Ultra Flat Wide passband
4Isolamento di alto canale.
5.Alta stabilità e affidabilità
6.senza epossidi sul percorso ottico
Applicazione
1Strumenti di prova
2Sistema.FTTH Tri-Play
3.CATV link
4Sistema WDM
5.Reti PON
Specificità
| Parametro | Min. | Tipico | Max. | Unità | |
| Temperatura di funzionamento | 0 | 30 | 70 | °C | |
| Umidità relativa di esercizio | Non condensante | 5 | 95 | % | |
| Temperatura di conservazione | Non condensante | - Quaranta. | 85 | °C | |
| Distribuzione del potere | 50 | Mw | |||
| Intervallo di lunghezza d'onda della porta COM | 1260 | 1560 | nm | ||
| lunghezza d'onda della porta TRANS | CATV | 1540 | 1550 | 1560 | nm |
| lunghezza d'onda della porta REFL 1 | DATI a monte | 1260 | 1310 | 1360 | nm |
| lunghezza d'onda della porta REFL 2 | DATI a valle | 1480 | 1490 | 1500 | nm |
| Fabbricazione a partire da materiali di cui al capitolo 85 | COM a TRANS | 0.3 | 0.5 | dB | |
| COM a REFL | 0.25 | 0.4 | dB | ||
| Isolamento COM a TRANS@1490nm±10nm | 1490nm nella porta CATV | 15 | |||
| Isolamento COM a REFL@1550nm±10nm | 1550nm nella porta DATA | 15 | |||
| Direttività | 1310 nm nella porta CATV | 47 | |||
| Perdita di ritorno (tutte le porte) | 45 | ||||
| Sensitività termica della perdita di inserimento | 0.005 | dB/°C | |||
| Perdite dipendenti dalla polarizzazione | 0.1 | dB | |||
| Perdite di piegatura | @1550nm@10mm di raggio, 1 giro | 0.5 | dB | ||
| Tipo di fibra | Corning@SMF-28 Ultra;900um tubo sciolto | ||||
| Lunghezza della fibra, misurata dall'estremità del rivestimento del metrale alla punta della fibra del connettore | COM | 51 | cm | ||
| Trasformazione | 100 | cm | |||
| REFL | 100 | ||||
| Tipo di connettore | COM | SC/APC | |||
| Trasformazione | senza connettore | ||||
| REFL | senza connettore | ||||
| Lunghezza del tubo di imballaggio WDM | 38 | 39 | mm | ||
| Diametro del tubo di imballaggio WDM | 5.5 | 6 | mm | ||
| Isolamento elettrico del tubo WDM | Il tubo di metallo deve essere isolato elettricamente mediante un tubo di copertura con rivestimento retrogrado su tutta la lunghezza | ||||
Informazioni sull'ordine
|
Imballaggio del prodotto
