Dettagli:
Termini di pagamento e spedizione:
|
| tipo di modo: | Singolo modo | Perdita di inserzione: | ≤ 2,5 DB |
|---|---|---|---|
| Tipo del connettore: | Personalizzabile | Lunghezza d'onda: | 1470-1610 nm |
| Ondulazione del Passband: | ≤0.30dB | Attenuazione di riflessione: | ≥45dB |
| Derectivity: | ≥50dB | ||
| Evidenziare: | Filtro multicanale WDM,FWDM multicanale,apparecchiature di comunicazione per tubi in acciaio WDM |
||

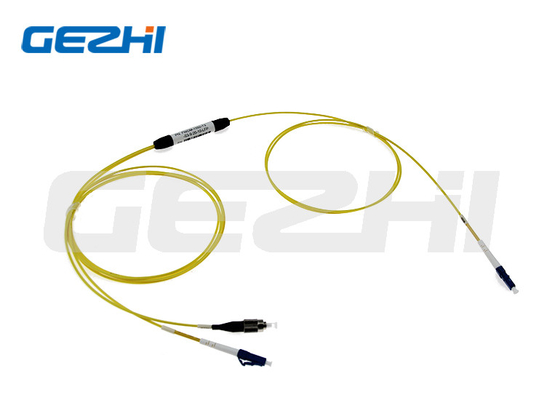

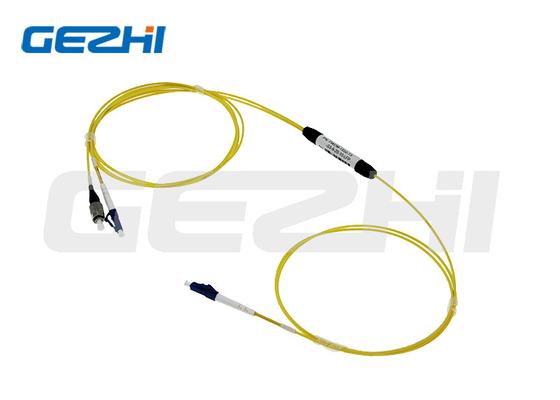

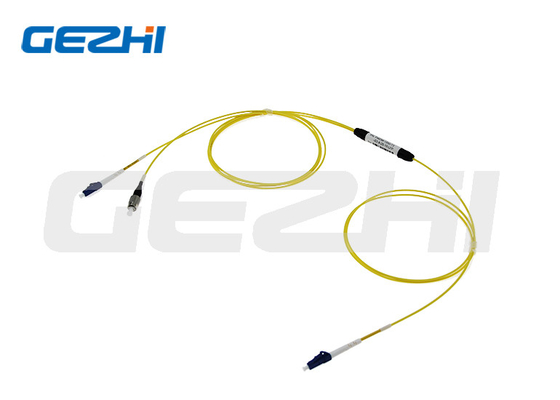

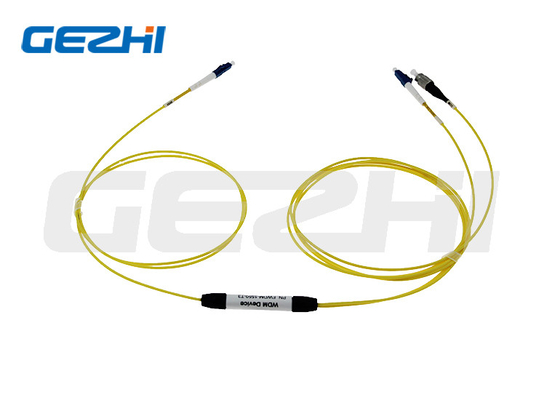

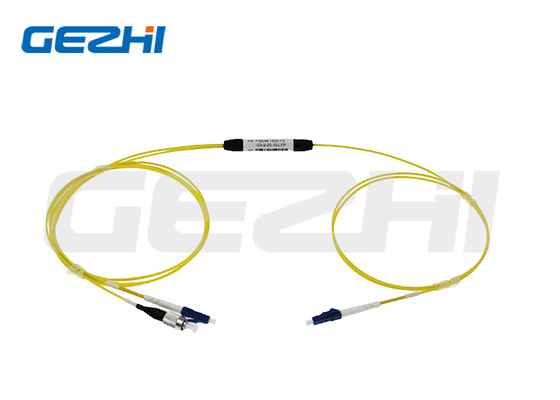

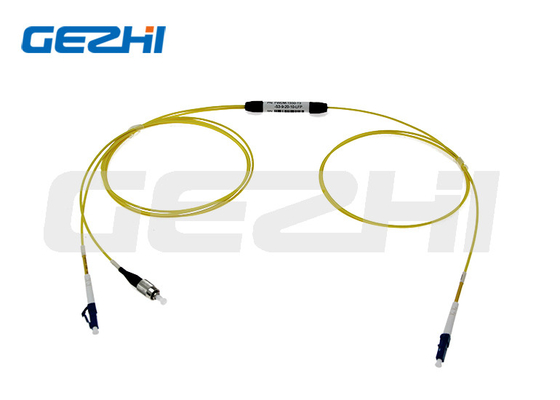

Apparecchiatura di comunicazione della metropolitana d'acciaio WDM del filtro FWDM a più canali
Descrizione del prodotto
Il modulo WDM del filtro FTTX ampiamente utilizzato in EDFA, amplificatori Raman, reti WDM e strumentazione in fibra ottica si basa sulla tecnologia del filtro a film sottile (TFF).Il dispositivo combina o separa la luce a diverse lunghezze d'onda in un'ampia gamma di lunghezze d'onda.Può espandere la capacità di una singola fibra per ottenere comunicazioni bidirezionali, in modo che sia ampiamente utilizzato nell'aggiornamento e nell'espansione della rete ottica o introduca nuove attività complete ecc.
Forniamo dispositivi filtranti WDM (wavelength division multiplexing) basati su filtri personalizzati per le particolari bande di lunghezza d'onda per le vostre applicazioni speciali.Come forse saprai, il sistema GEPON stesso funziona su 1310/1490, quindi il segnale CATV qui viene fornito sulla stessa fibra utilizzando 1550 nm e FWDM è un luogo in cui tutto questo viene "misto".
Caratteristiche
Bassa perdita di inserzione
Alto isolamento del canale
Banda passante larga
Elevata affidabilità e stabilità
Esente da resina epossidica sul percorso ottico
Applicazione
Monitoraggio della linea
Telecomunicazione
Applicazione cellulare
Amplificatore in fibra ottica
Rete di accesso
Sistemi metropolitani WDM
Sistemi WDM a lungo raggio
Reti aziendali
Specifica
| Articolo | Unità | Parametri |
| Spaziatura dei canali | GHz | 200 |
| Gamma di lunghezze d'onda | Canali ITU in banda C o L da 186,6 a 196,1 THz | |
| Banda passante | GHz | ≥+/- 33 |
| Ondulazione della banda passante in trasmissione | dB | ≤0,3 |
| Perdita di inserzione della trasmissione | dB | ≤1.0 |
| Ondulazione della banda passante di riflessione | dB | ≤0,2 |
| Perdita di inserzione per riflessione | dB | ≤0,4 |
| Isolamento della trasmissione (canale adj) | dB | ≥30 |
| Isolamento della trasmissione (canale non adj) | dB | ≥50 |
| Isolamento per riflessione | dB | ≥13 |
| Perdita dipendente dalla polarizzazione | dB | ≤0,2 |
| Dispersione del modo di polarizzazione | p.s | ≤0,2 |
| Direttività | dB | ≥50 |
| Perdita di ritorno | dB | ≥45 |
| Gestione della potenza ottica | mW | ≥500 |
| Carico di trazione | N | ≥5 |
| Intervallo operativo di temperatura | -5 a 70 | |
| Intervallo di temperatura di conservazione | da -40 a +85 °C | |
| Tipo di fibra | SMF-28e | |
| Dimensione del pacchetto | mm | 5,5 x 34 mm |
Nota: tutte le specifiche si basano sui dispositivi senza connettori e garantite oltre
lunghezza d'onda, polarizzazione e temperatura.
Disegno dimensionale (mm)
Imballaggio del prodotto
