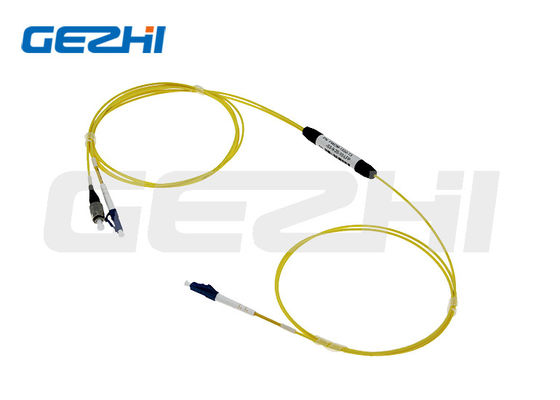

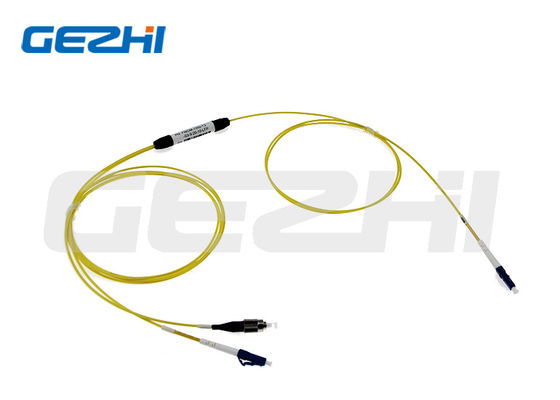

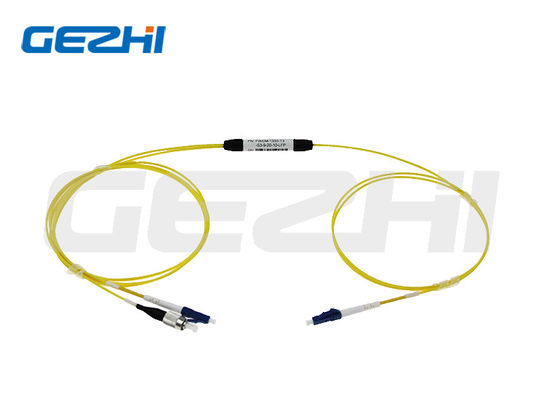

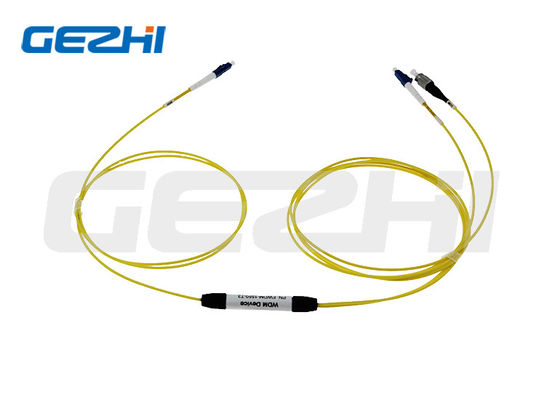

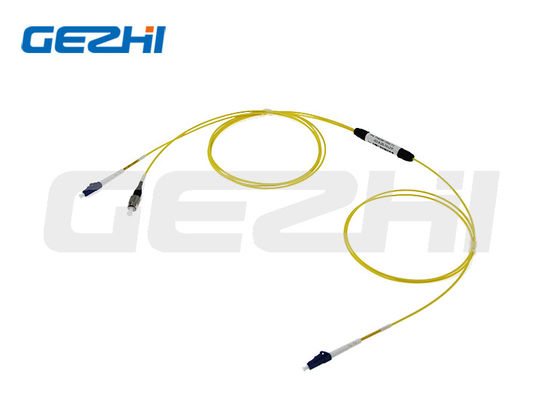

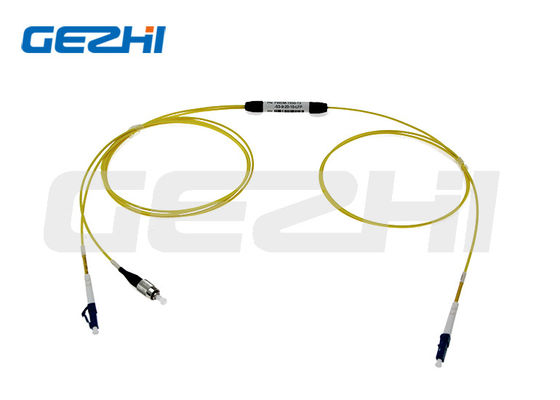

Filtro FWDM multicanale WDM con connettore personalizzabile di lunghezza d'onda 1470-1610 nm e bassa perdita di inserimento

Name: Filtro FWDM multicanale WDM con connettore personalizzabile di lunghezza d'onda 1470-1610 nm e bassa perdita di inserimento
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 porti FWDM a fibra ottica
Price: 40.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	3 porti FWDM a fibra ottica
Moq:	1PC
prezzo:	US$22-US$59
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Tipo di modalità:

Modalità singola

Perdita di inserzione:

≤ 2,5 DB

Tipo di connettore:

Personalizzabile

Lunghezza d'onda:

1470-1610 nm

Ondulazione della banda passante:

≤0.30dB

Perdita di ritorno:

≥45db

Derectivity:

≥50dB

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Filtro multicanale WDM

FWDM multicanale

apparecchiature di comunicazione per tubi in acciaio WDM

Descrizione del prodotto

Equipaggiamento di comunicazione per tubi in acciaio WDM con filtro FWDM multicanale

I moduli FTTX Filter WDM sono ampiamente utilizzati in EDFA, amplificatori Raman, reti WDM e strumentazione in fibra ottica.questi dispositivi combinano o separano la luce a diverse lunghezze d'onda in un'ampia gammaEssi ampliano la capacità delle singole fibre per consentire comunicazioni bidirezionali, rendendole ideali per l'aggiornamento, l'ampliamento e l'introduzione di nuovi servizi completi.

Forniamo dispositivi di multiplexing basati su filtri di lunghezza d'onda (WDM) su misura per specifiche bande di lunghezza d'onda per applicazioni specializzate.I segnali CATV vengono trasmessi sulla stessa fibra utilizzando 1550nm, con FWDM come punto di miscelazione.

Caratteristiche chiave

Basse perdite di inserimento
Isolamento di alto canale
Banda di largo passaggio
Alta affidabilità e stabilità
Epoxide libero sul percorso ottico

Applicazioni

Monitoraggio delle linee
Servizi di telecomunicazione
Applicazioni cellulari
Amplificatori a fibra ottica
Reti di accesso
Sistemi WDM metropolitani
Sistemi WDM a lungo raggio
Reti aziendali

Specifiche tecniche

Parametro	Unità	Valore
Distanza tra i canali	GHz	200
Intervallo di lunghezza d'onda		Canali ITU di banda C o L da 186,6 a 196,1 THz
Banda di passaggio	GHz	≥+/- 33
Transmission Passband Ripple	dB	≤ 0.3
Perdita di inserimento della trasmissione	dB	≤ 1.0
Riflessione Passband Ripple	dB	≤ 0.2
Perdita di inserzione di riflessione	dB	≤ 0.4
Isolamento di trasmissione (canale adiacente)	dB	≥ 30
Isolamento di trasmissione (canale non adiacente)	dB	≥ 50
Isolamento da riflessione	dB	≥ 13
Perdite dipendenti dalla polarizzazione	dB	≤ 0.2
Dispersione in modalità di polarizzazione	ps	≤ 0.2
Direttiva	dB	≥ 50
Risultato di perdita	dB	≥ 45
Controllo della potenza ottica	mW	≥ 500
Carico di trazione	N	≥ 5
Intervallo di temperatura di funzionamento		-5 a 70°C
Intervallo di temperatura di stoccaggio		-40 a +85°C
Tipo di fibra		SMF-28e
Dimensione del pacchetto	mm	5.5 x 34 mm

Tutte le specifiche si basano su dispositivi senza connettori e garantiti su lunghezza d'onda, polarizzazione e temperatura.

Dimensioni Disegno

Imballaggio del prodotto
