| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-PMC100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

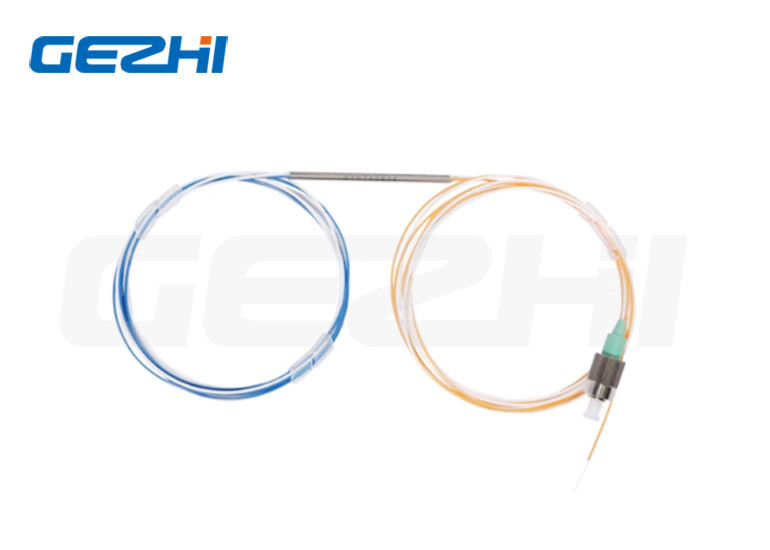

Visualizzazione del prodotto
2x2 1064nm Polarizzazione mantenimento accoppiatore per amplificatore di fibra
Accoppiatore PM
Il 2x2 1064nm Polarization Maintaining Coupler è un componente ottico che consente la divisione o la combinazione di segnali ottici.ed è progettato per mantenere lo stato di polarizzazione dei segnali di ingressoLa lunghezza d'onda di funzionamento di questo accoppiatore è di 1064 nm, che è comunemente utilizzata in varie applicazioni laser.
Offriamo una gamma di accoppiatori di polarizzazione di alta qualità per l'uso in varie applicazioni in fibra ottica.Questi accoppiatori sono progettati per dividere o combinare segnali ottici mantenendo allo stesso tempo lo stato di polarizzazione della luceCon processi di produzione avanzati e un rigoroso controllo della qualità, gli accoppiatori di mantenimento della polarizzazione di Optico sono noti per le loro eccellenti prestazioni, durabilità e basso costo.
Caratteristiche e applicazioni
| Caratteristiche | Applicazioni |
|
* Basse perdite di inserimento * Alta perdita di rendimento * Alto tasso di estinzione |
* Amplificatore a fibra * Monitoraggio della potenza * Strumento a fibra ottica |
Specificità
| Parametri | Unità | Valori | |||||||||||||||
| Tipo | / | 1x2 o 2x2 | |||||||||||||||
| Lunghezza d'onda centrale | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Intervallo di lunghezza d'onda operativa | nm | ± 10 | ± 10 | ± 15 | ± 15 | ± 20 | |||||||||||
| Max. Perdite eccessive | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| Rapporto di accoppiamento del rubinetto | % | 1±0,5%, 5±1,0%, 10±2,0% e 50% | |||||||||||||||
| Perdita di inserimento | dB | IL relativo al rapporto di accoppiamento | |||||||||||||||
| Rapporto di estinzione | dB | 1x2:≥20 ; 2x2:≥18 | |||||||||||||||
| Risultato di perdita | dB | ≥55 | |||||||||||||||
| Potenza massima di movimentazione (CW) | W | 0.1 | 0.1 | 0.5, 1 o 3 | 0.5, 1 o 3 | 0.5, 1 o 3 | |||||||||||
| Carico di trazione | N | ≤5 | |||||||||||||||
| Temperatura di funzionamento | °C | -5~+75 | |||||||||||||||
| Temperatura di conservazione | °C | -40~+85 | |||||||||||||||
| Dimensione del pacchetto | mm | φ3x54 mm o φ3x60 mm | |||||||||||||||
| Tolleranza del rapporto di accoppiamento | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50. | ||||||||
| ± 0.5 | ± 0.6 | ± 10 | ± 15 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
| 1 lunghezza d'onda: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Specificare |
| Tipo di configurazione: | 12 = 1x2, 22 = 2x2 |
| 3Ratio di accoppiamento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specificare |
| 4Tipo di fibra: | PM460-HP; PM630-HP; PM780; PM980; S=Specificare |
| 5Manipolazione della potenza: | 0L=0,5W; 01=1W; 02=2W |
| 6 Dimensioni dell'imballaggio: | S2=3,0x54 mm; S3=3,0x60 mm; S=Specificare |
| 7Tipo di coda: | 00 = fibra nuda; 09 = tubo sciolto da 900um |
| 8 Lunghezza della fibra: | 08=0,8m; 10=1m; S=Specificare |
| 9Tipo di connettore: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specificare |
|
|
| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-PMC100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Dettagli dell' imballaggio: | Scatola di carta |
| Payment Terms: | T/T, Western Union |

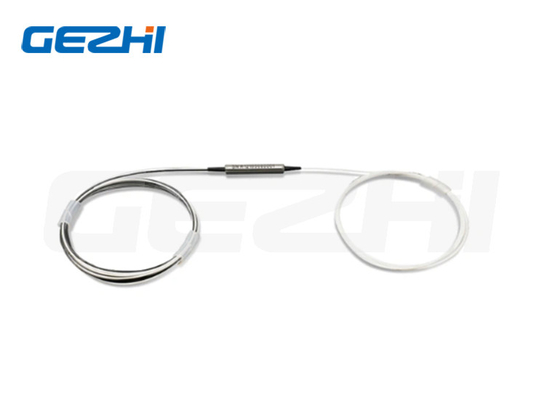

Visualizzazione del prodotto
