| Brand Name: | GEZHI |
| Numero di modello: | GZ-FWDM |
Descrizione del prodotto:

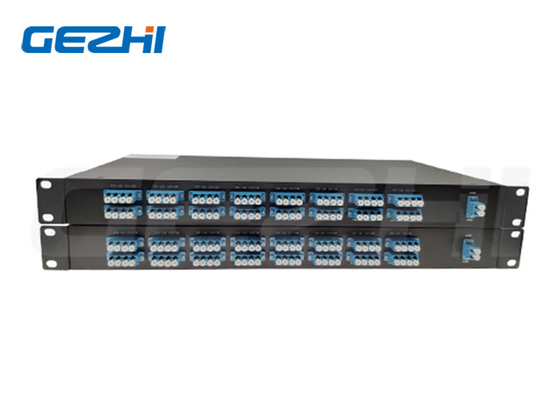

Multi-canale 40CH Filter DWDM Mux Demux Multiplexer con 1RU 19 "rackmount
Il DWDM 40CH con interfaccia adattatore ottico LC/UPC. Standalone 1RU 19" rack con Mux + Demux all'interno. canale ITU 21-59.Il 1x40 Filter DWDM Mux Demux è un prodotto indipendente a 40 canali in un quadro compatto 1RU in grado di multiplexare e demultiplexare la divisione a lunghezza d'onda densa (DWDM). Con il suo denso rapporto segnale/fibra, il DWDM mux demux 40CH Filter è ideale per il trasporto a lungo raggio di segnali in fibra ottica.Utilizzalo per multiplexare e trasportare un gran numero di segnali di vari formati su una doppia fibra.
Caratteristiche
◆Isolazione del canale superiore
◆Sulla base di film sottile-filtro
◆Perdite basse a causa della polarizzazione
◆Capacità di multiplexer e demultiplexer in un quadro
Applicazioni
◆Sistemi WDM di densità
◆Accesso / Reti aziendali
◆CATV collegamenti in fibra ottica
◆Reti metropolitane
Parametri tecnici
| Parametro | Specificità | Unità | Commento | ||
| Min. | Max. | ||||
| Canale di ingresso | 1 | ||||
| Canale di uscita | 48 | 32,40. 44. 48 canali disponibili | |||
| Distanza tra i canali | 100 | GHz | |||
| Banda di passaggio di riferimento | - Dodici.5 | 12.5 | GHz | ||
| Accuratezza della lunghezza d'onda | - 50 | 50 | pm | Relativo alla rete ITU | |
| Larghezza di banda di 1 dB |
0.2 ((G) 0,4 ((F) |
nm |
Tipo di gassione o di capolata piatta
|
||
| Larghezza di banda di 3 dB |
0.4 ((G) 0,6 ((F) |
nm | |||
| I.L. | 4.5 | dB | Caso peggiore nella banda di passaggio ITU | ||
| - L.L. UNI. | 1 | dB | |||
| Ripple | 0.7 | dB | Variazione della perdita nella banda di passaggio ITU | ||
| PDL | 0.5 | dB | Valore massimo nella banda di passaggio ITU | ||
| Interconnessione adiacente | 25 | dB | Caso peggiore nella banda di passaggio ITU | ||
| Interferenze non adiacenti | 30 | dB | Caso peggiore nella banda di passaggio ITU | ||
| Interferenza totale | 22 | dB | Intercettazione cumulativa di tutti gli altri canali | ||
| Risultato di perdita | 40 | dB | |||
| Potenza ottica continua massima | 250 | mW | Potenza ottica di ingresso massima | ||
| Dispersione cromatica (CD) | - Venti | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
Disegno meccanico
Le dimensioni del pacchetto sono 120 mm X 70 mm X 10 mm per Mux/ Demux.
