| Brand Name: | GEZHI |
| Numero di modello: | GZ-WM100x |
Descrizione del prodotto:

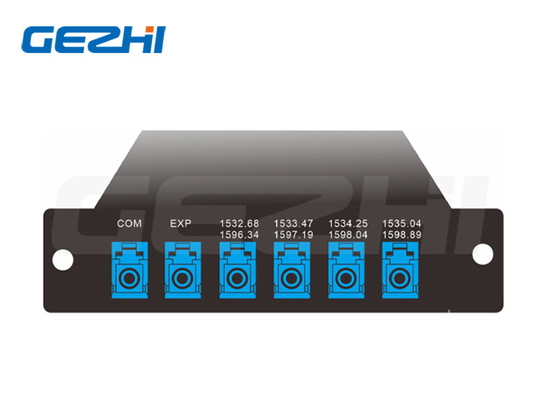

Multiplexore a lunghezza d'onda di 4 o 8 porte WM1 NG-PON2 per il sistema PON
NG-PON2 (noto anche come TWDM-PON), è uno standard di rete di telecomunicazioni per una rete ottica passiva (PON).corrispondente a velocità simmetriche a monte/a valle disponibili per ogni abbonato fino a 10 Gbit/s.
GEZHI Photonics fornisce moduli WM1 e CEx che soddisfano i requisiti NG-PON2.combina e separa la trasmissione bidirezionale DWDM a banda C e L.
Caratteristiche
◆Lassa perdita di inserimento
◆Isolamento di alto canale
◆Eccellente ambiente
Applicazioni
◆SISTEMA WDM
◆SISTEMA PON
◆Reti di accesso FTTH
Parametri tecnici
| Parametro | Unità | Valore |
| Centrale di onda | Porta 1 | 1532.68 / 1596.34 |
| Porta 2 | 1533.47 / 1597.18 | |
| Porta 3 | 1534.25 / 1598.04 | |
| Porta 4 | 1535.04 / 1598.89 | |
| Banda di passaggio | nm | ± 0.12 |
| Perdita di inserimento | dB | ≤ 2.0 |
| Ripple | dB | ≤ 0.4 |
| Isolamento | dB | Canali adiacenti ≥ 30 |
| dB | Canali non adiacenti ≥ 36 | |
| dB | Canale di aggiornamento ≥ 11 | |
| Direttiva | dB | ≥ 55 |
| Risultato di perdita | dB | ≥ 50 |
| Perdite dipendenti dalla polarizzazione | dB | ≤ 0.3 |
| Dispersione in modalità di polarizzazione | ps | ≤ 0.2 |
| Temperatura di funzionamento | °C | -5~+75 |
| Temperatura di conservazione | °C | -40~+85 |
Nota: Le specifiche personalizzate sono disponibili.
Le specifiche di cui sopra includono la perdita del connettore.
Diagramma WM1 del multiplexatore a lunghezza d'onda
Informazioni sull'ordine
| Modello | Canale | Configurazione | Tipo di pacchetto | Tipo di cavo | Lunghezza della fibra | Collegamento |
|
WM1 S=Specificare |
04=4canale 08=8Canale S=Specificare |
M=Mux D=Demux A=Mux+Demux |
A0 = scatola ABS 80x60x12 mm A1 = scatola ABS 100x80x10 mm A2 = scatola ABS 120x80x18 mm A3 = scatola ABS 140x115x15mm L1=LGX 129*29*130 mm L2=LGX inserito in 2 slot Rack L4=LGX inserito in 4 slot Rack R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack S=Specificare |
00=Nessuno 09=900um tubo sciolto |
00=Nessuno 05=0,5m 10=1,0m |
00=nessuno LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specificare |
Domande frequenti
|
|
