| Brand Name: | GEZHI or OEM |
| Numero di modello: | Accoppiatore FBT in fibra di acciaio tipo tubo SM |
| Moq: | 1pc |
| prezzo: | Negoziabile |

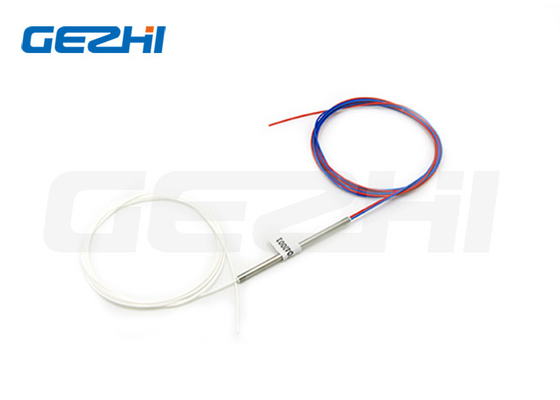

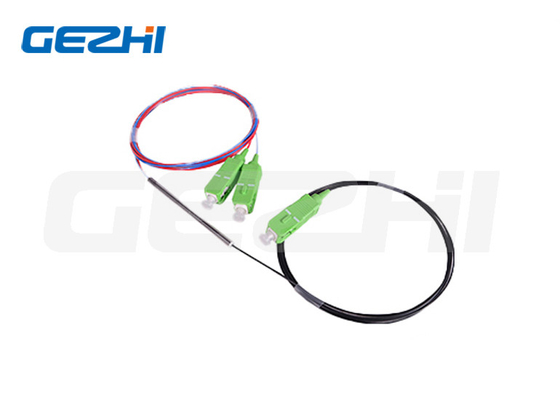

0.9mm tubo singlemode multimode 1x2 1x3 Fused Fiber Coupler FBT Fiber Optic Splitter
Descrizione del prodotto
L'accoppiatore FBT single-mode 1X2 2X2 di GEZHI Photonics offre perdite di inserimento molto basse.bassa dipendenza dalla polarizzazione e eccellente stabilità ambientale Rapporto di accoppiamento accurato da 50/50 a 1/99 e tipo di fibra 250um fibra nuda, 3mm e 900um fibre di tubi sciolti sono disponibili con uniformità molto stretta.I componenti di accoppiamento standard monomodo e di accoppiamento a banda larga trovano un'ampia applicazione per eseguire funzioni di divisione di potenza e di monitoraggio in tutti i tipi di comunicazione ottica.
Specificità
Grafico di conversione del rapporto di accoppiamento/perdita di inserimento
| Rapporto di accoppiamento | Perdita di inserimento | |
| Livello di qualità | Grado P | Un grado |
| 40/60 | 4.4/2.5 | 4.6/2.8 |
| 30/70 | 5.6/1.8 | 6.0/2.0 |
| 20/80 | 7.4/1.1 | 7.7/1.3 |
| 10/90 | 10.8/0.6 | 11.6/0.8 |
| 5/95 | 14.2/0.4 | 14.6/0.5 |
| 2/98 | 18.5/0.2 | 19.0/0.3 |
| 1/99 | 21.0/0.2 | 21.5/0.3 |
* Misurato in modalità stabile con sorgente luminosa LED.
Dimensioni del pacchetto e stile coda
| Dimensioni del pacchetto: | |
| Pacchetto D: | tubi di acciaio inossidabile di 3 mm x 45 mm |
| Pacchetto E: | tubo in acciaio inossidabile di 3 mm x 54 mm |
| Pacchetto F: | tubi di acciaio inossidabile di 3 mm x 60 mm |
| Pacchetto G: | Cassette ABS da 10 mm x 20 mm x 90 mm |
| Pacchetto H: | Cassetta ABS da 10 mm x 80 mm x 100 mm |
| Pacchetto I: | Cassetta ABS da 18 mm x 80 mm x 120 mm |
| Pacchetto J: | Cassetta ABS da 18 mm x 115 mm x 140 mm |
| Stile coda di porco: | |
| Pacchetto D,E: | 250um fibra nuda |
| Pacchetto F | Fibra nuda di 250 mm o tubo sciolto di 900 mm |
| Pacchetto G, H, I, J: | Cavo di 2 mm, 3 mm o tubo libero di 900 mm |
L'immagine della relazione tra perdita di inserimento e lunghezza d'onda, temperatura
Caratteristiche
1.Bassa perdita di inserimento
2.Perdite basse dipendenti dalla polarizzazione
3.Alto rendimento perdita facoltativa
4.Split Ratio 20/80, 40/60. (50/50 per impostazione predefinita.)
5.Compatto per piccole aree di applicazione come in vassoi di chiusura o di fusione
6.Temperatura di funzionamento e lunghezza d'onda ampie
7.Eccellente stabilità ambientale e meccanica
Applicazioni
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Reti ottiche passive (PON)
3.Reti locali (LAN)
4.CATV Systems Amplifying,
5Sistema di monitoraggio
|
|
