| Brand Name: | GEZHI or OEM |
| Numero di modello: | patch OS2XXX |
| Moq: | 1 PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni lavorativi |
| Payment Terms: | T/T, Western Union |

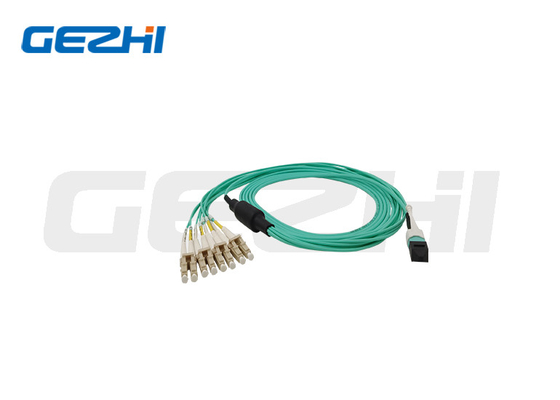

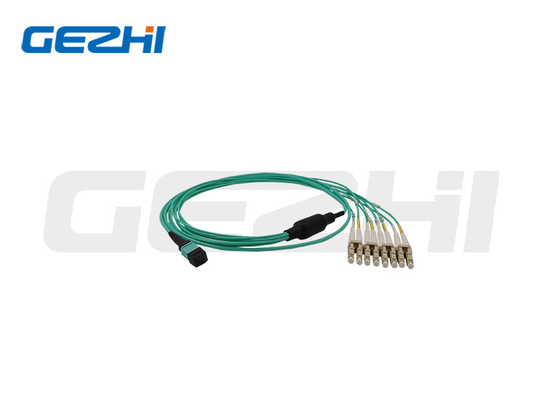

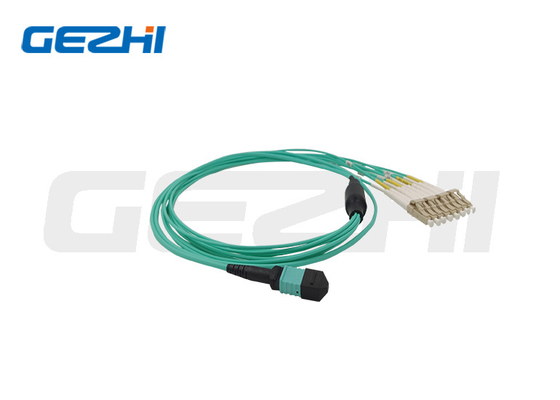

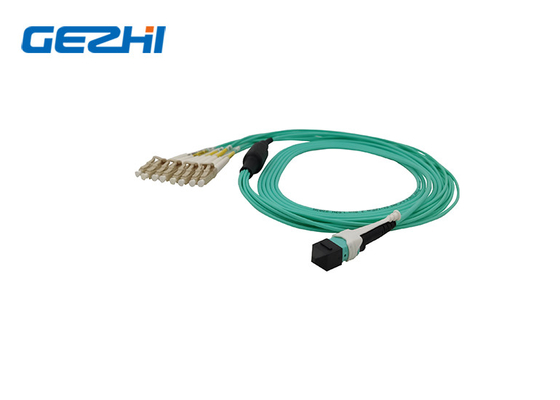

MPO OM3 Patch Cord 12 Fiber Mpo Trunk Cable
Il kit di ripiego in fibra ottica è utilizzato per la terminazione diretta del cavo a fibra ottica. The 2mm tubing can hold fiber up to 900um diameter and it also provides the support when the fiber is terminated to the connector giving a stronger grip between the fiber and connector preventing any easy fiber breakageIl kit è disponibile in 2, 4, 6, 8 12 e 24 core. Fiber Tek è anche in grado di offrire un kit di breakout personalizzato che non è menzionato in questo foglio dati.
Caratteristiche
Basse perdite di inserimento
Basso PDL
Confezione in linea compatta
Alta stabilità e affidabilità
Epoxy-free su percorso ottico
Potere elevato
Specificità
| Livello di prestazione | Norme | Elite | ||||
| Collegamento | Modalità | Fatto finale | IL ((max) (dB) | RL(min) (dB) | IL ((max) (dB) | RL(min) (dB) |
| MPO/MTP | MM OM4 | 8F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
Informazioni sull'ordine
|
Informazioni sull'ordine
| Tipo | Modalità | Numero di fibre | Polarità | Grado | Collegamento A | Collegamento B | Polizione | Distanze |
| PCMPO | 2=OS2 3=OM3 4=OM4 5=OM5 |
08=8 Fibre 12=12 Fibre 24=24 Fibre 36 = 3x12 Fibre 48=4x12 Fibre 96=8x12 Fibre 144=12x12 Fibre |
A=Tipo A B=Tipo B C=Tipo C |
S=Standard E=Elite |
M=maschio F = femmina |
M=maschio F = femmina |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=Specificare |
Diagramma di applicazione
1Conteggio delle fibre personalizzato
2Polarità personalizzata
Per inviare correttamente i dati su un cavo a fibra, un segnale di trasmissione di un link (Tx) da una parte del cavo deve corrispondere al corrispondente ricevitore (Rx) dall'altra.che definisce la direzione che il segnale viaggia, è di assicurarsi che questa corrispondenza sia mantenuta.La polarità della fibra è un'area che sembra causare molta confusione nel nostro settore, specialmente quando si tratta di soluzioni MPO multifibra utilizzate in applicazioni ottiche parallele.
I connettori MPO includono anche una chiave sul lato superiore del connettore e un punto bianco sul lato per indicare la posizione della posizione 1. L'orientamento della chiave è fondamentale quando si tratta di polarità.
Esistono anche tre diversi tipi di cavi MPO Tipo A, Tipo B e Tipo C come illustrato nelle immagini seguenti:
3. Collegatori personalizzati
Di noi
Il nostro certificato
Imballaggio
AFQ
Q1:Posso avere un ordine di campione? Qual è il vostro MOQ?
R2: Il tempo di consegna normale è di circa 1 settimana,Per grandi quantità e prodotti speciali, si prega di verificare il tempo di consegna con il nostro rappresentante commerciale.Ma abbiamo scorte per alcuni prodotti,Potrebbe spedire 1-3 giorni dopo aver ricevuto il pagamento.
|
|
