| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-Circulator |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

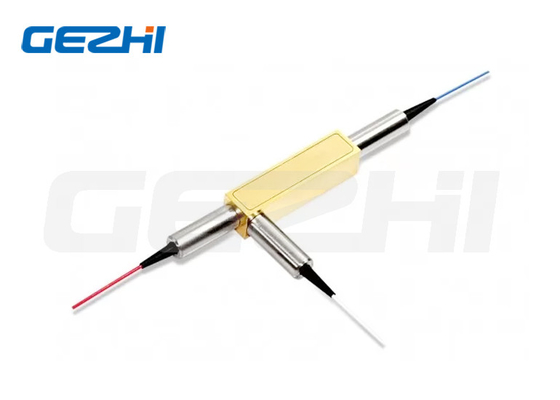

1064nm Circolatore di fibra ottica Parti di fibra ottica in modalità singola con connettore FC APC
Descrizione del circolatore a fibra ottica
Un circolatore ottico è un dispositivo a tre porte che consente alla luce di viaggiare in una sola direzione.
Un segnale che entra nella porta 1 uscirà dalla porta 2 con perdite minime, mentre un segnale che entra nella porta 2 uscirà dalla porta 3 con perdite minime.e la luce che entra nel porto 3 sperimenta una grande quantità di perdite nei porti 2 e 1.
I circolatori ottici sono dispositivi non reciproci, il che significa che eventuali cambiamenti nelle proprietà della luce causati dal passaggio attraverso il dispositivo non vengono invertiti viaggiando nella direzione opposta.
Caratteristiche del circolatore a fibra ottica
1.Alto isolamento e alta perdita di ritorno
2.Bassa perdita di inserimento e PDL
3.Passe ottica priva di epossidi
Applicazioni per circolatori a fibra ottica
1. Add-Drop Multiplexing
2Sensori a fibra
3- Pompaggio bidirezionale
4.Sistemi bidirezionali di trasmissione del segnale
5. Dispositivi di compensazione della dispersione cromatica in linea
Specificativi del circolatore a fibra ottica
| Articolo | Unità | Parametri | |||
| lunghezza d'onda di funzionamento | nm | 1064 | |||
| Larghezza di banda | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Isolamento | dB | ≥ 25 | ≥ 23 | ≥ 20 | ≥ 20 |
| Perdita di inserimento @ Banda, 23°C | dB | ≤ 2.1 | ≤ 2.6 | ≤ 3.2 | ≤ 3.8 |
| PDL | dB | ≤ 0.2 | |||
| Risultato di perdita | dB | ≥ 50 | |||
| Parla in croce | dB | ≥ 45 | |||
| PDL | dB | ≤ 0.1 | |||
| Potenza ottica massima | mW | ≤ 300 | |||
| Tipo di fibra | / | Ciao 1060 | |||
| Temperatura di funzionamento | 0C | 0 ~ 50 | |||
| Temperatura di conservazione | 0C | -40~85 | |||
| Dimensione del pacchetto | mm | 34x8.4x8.4 ((P1) | |||
Nota:
Dimensione del circolatore di fibra ottica ((mm)
Informazioni sull'ordine
| Lunghezza d'onda | Larghezza di banda | Tipo di fibra | Lunghezza della fibra | Tipo di connettore |
| 1.1064nm 2- Altri |
1.± 5 nm 2.± 10 nm 3.± 20 nm 4.± 30 nm |
1Fibra di.250 μm 2.900μm di fibra 3Altri |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3Altri |
0- Nessun connettore. 1. FC/UPC 2FC/APC 3SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7Altri |
|
|
