Fibra ottica 1x16 MEMS Scambio ottico per misurazione automatica
Descrizione del prodotto
1xN MEMS Optical Switch Rackmount
Gli interruttori a fibra di silicio sono basati sulla tecnologia MEMS integrata e sono disponibili in multicanale 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 fino a 1x256 e matrice MxN Mems interruttore ottico 8x8, 16x16, 16x64, 64x64 canali. All'interno del pacchetto di commutazione sia il driver CMOS/TTL compatibile.La matrice di interruttori ottici MEMS può essere controllata individualmente e sono bidirezionali in modo da poter essere utilizzati in un orientamento 1xN o Nx1.
Gli interruttori ottici MEMS 1xN di GEZHI offrono prestazioni ottiche eccellenti, un'elevata affidabilità per una durata di vita molto lunga.aerospaziale e altre applicazioni impegnative.
Caratteristiche
1.SerialNet, Alta affidabilità, Alta stabilità
2Display LCD Display visivo, comodo da usare
3Segnale di trasmissione trasparente, elevata stabilità e affidabilità
4.Il canale e l'intervallo di tempo di scansione automatica possono essere impostati
5.RS232 Controllo e gestione remota Ethernet RJ45
Applicazioni
1.FITL
2. Misurazione automatica
3Sistema di monitoraggio e manutenzione dei cavi di monitoraggio remoto della rete ottica
Specificità
| Parametro | Unità | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| Intervallo di lunghezza d'onda | nm | 850/1310 per MM o 1260~1650 per SM o su misura | |||||||
| Provare la lunghezza d'onda | nm | 850/1310, 1310/1550 o su misura | |||||||
| Perdita di inserimento (massimo) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
| Risultato di perdita | dB | MM ≥ 30, SM ≥ 45 | |||||||
| Intercettazione | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤ 0.10 | |||||||
| WDL | dB | ≤ 0.30 | |||||||
| TDL | dB | ≤ 0.30 | |||||||
| Ripetibilità | dB | ≤ 0.02 | |||||||
| Orario di cambio | ms | ≤ 8 (canale adiacente) | |||||||
| Potenza ottica | mW | ≤ 500 | |||||||
| Tipo di fibra | - Sì. | 9/125 | |||||||
| Collegamento | / | FC, SC, LC, ST, SMA o su misura | |||||||
| Porta monitor | / | RJ45 e RS232 o personalizzato | |||||||
| Fornitore di alimentazione di lavoro (tipo di spina) | V. | AC:220V (50/60Hz) o DC:36V~72V | |||||||
| Temperatura di funzionamento | °C | -10 ~ +60 | |||||||
| Temperatura di conservazione | °C | -40~+85 | |||||||
| Dimensioni del supporto | mm | 1U L483XW230XH44.5 (fino a 32 canali) è disponibile. | |||||||
| 2U L483XW230XH89 (fino a 128 canali) è disponibile. | |||||||||
| 3U L483XW230XH133.5 (fino a 256 canali) è disponibile. | |||||||||
Disegno

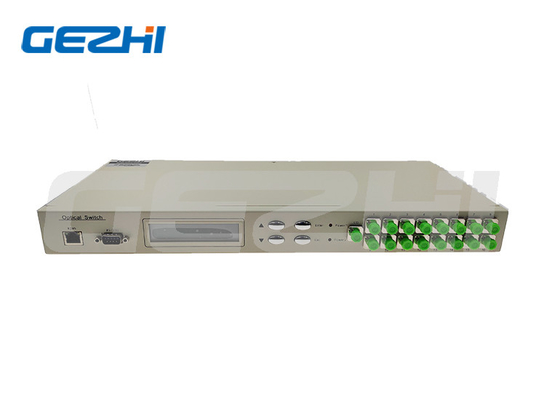

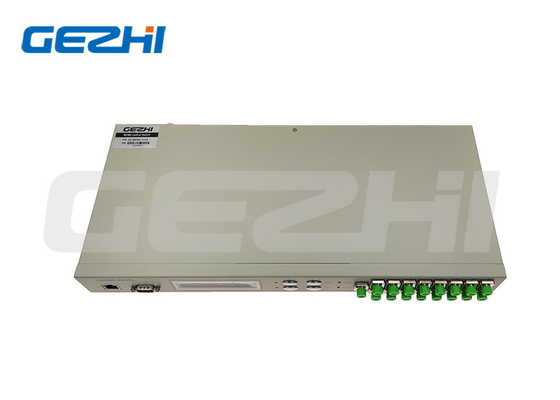

1x128 MEMS Fibra ottica Switch Rackmount Pannello frontale

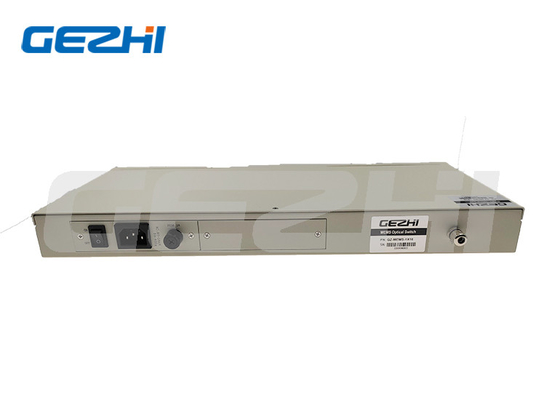

1x128 MEMS Fibra ottica switch back panel
Strada ottica
Informazioni di ordinazione MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
| MEMS | Modalità | Lunghezza d'onda | Pacco | Tipo di fibra | Fornitore di energia | Collegamento |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Specificità |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13 = 850/1300 13/15=1310/1550 nm S=Specificare |
1U=1U Rackmount 2U=2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Specificare |
M5=50/125 M6 = 62,5/125 S9=9/125 S=Specificare |
AC = singolo 85 ~ 265V DC = singolo 36 ~ 72V AA = doppio 85 ~ 265V DD = doppio 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Nessuno FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specificare |
