La matrice di commutazione ottica Gezhi MEMS MxN adotta un design integrato di chip MEMS in silicio, supportando la trasmissione bidirezionale del segnale ottico, configurabile come struttura di routing del segnale M×N o N×M.Le specifiche dei canali variano da mini 4×4 fino a matrice 256×256 su larga scala, circuito di azionamento integrato CMOS/TTL compatibile, controllabile indipendentemente da ogni canale ottico.

L'interruttore MEMS a fibra di matrice su rackmount passa rigorosi test di affidabilità a lunga durata, ampiamente utilizzati nelle telecomunicazioni, nell'aerospazio, nella misurazione automatica della fibra, FTTH,monitoraggio remoto dei cavi ottici e altri scenari di comunicazione ottica ad alta domanda.

• Sistema di controllo stabile SerialNet, stabilità e affidabilità ultra elevate a lungo termine

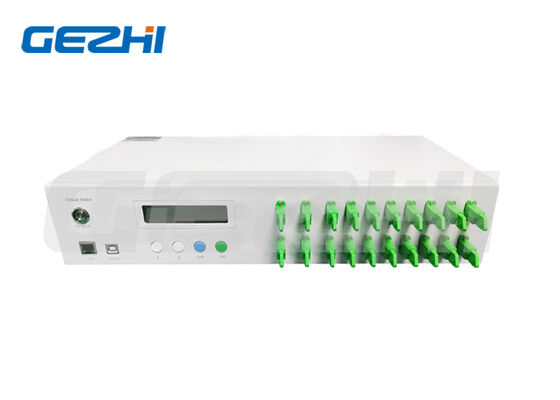

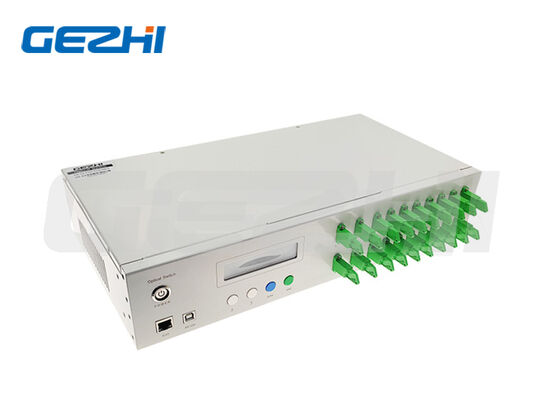

• Pannello frontale LCD integrato con visualizzazione dei dati in tempo reale, funzionamento del pulsante fisico
• Trasmissione del segnale ottico completamente trasparente, perdita dipendente da basse lunghezze d'onda
• Supporto di scansione automatica del canale, intervallo di scansione personalizzabile e intervallo di canale di inizio/fine

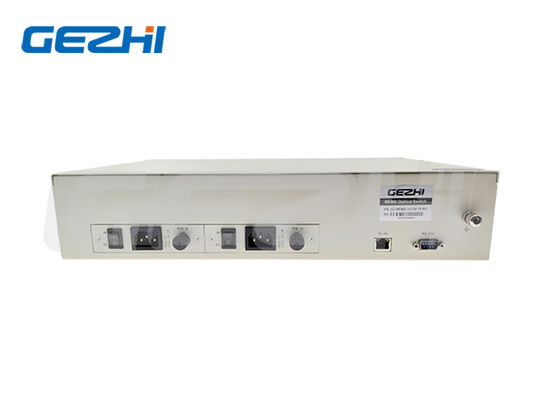

• Interfacce di doppio controllo: porta seriale RS232 + gestione remota della rete Ethernet RJ45
• Chiavi del pannello bloccabili e funzione di blocco del canale per evitare malfunzionamenti
• Ampia gamma di temperatura e umidità di funzionamento, adattabilità di livello industriale

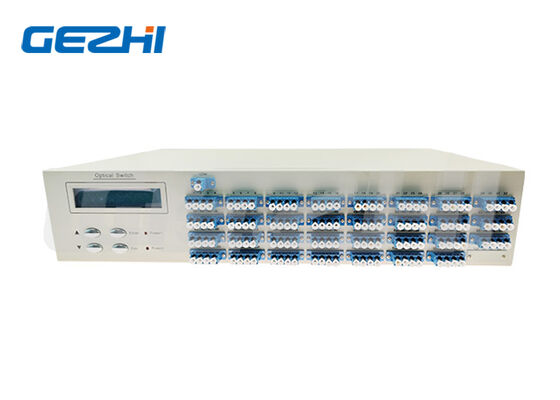

• Collegamento a fibra: FC, SC, LC, ST, SMA o personalizzato
• Porta di comunicazione: RJ45 + RS232, interfaccia personalizzata disponibile

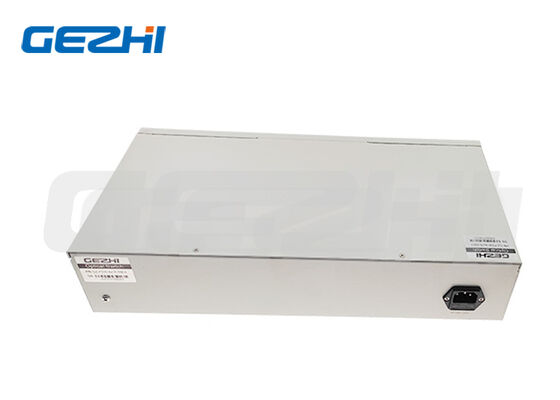

• Fornitura di alimentazione: AC 220V ((50/60Hz) / DC 36V~72V; opzionale doppio AC/DC
• Temperatura di funzionamento: -10°C ~ +60°C
• Temperatura di conservazione: -40°C ~ +85°C
• Umidità di lavoro: 5% ~ 95% non condensabile
• Dimensione del rack: 1U ((483×230×44,5 mm, ≤16 canali), 2U ((483×230×89 mm, ≤32 canali), 3U/4U/rack personalizzato

• Valore opzionale di Baud: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (default 19200)
• Protocollo di controllo: set di comandi seriali personalizzati, inizia con <, termina con >, codice di comando maiuscolo
• Metodi di controllo: funzionamento del pulsante LCD locale, controllo seriale RS232, monitoraggio remoto Ethernet RJ45

• Prova di reti di accesso a fibra ottica FTTH/FITL
• Sistema di misurazione automatica in fibra ottica
• Monitoraggio remoto in tempo reale della rete ottica
• Sistema di monitoraggio e manutenzione in linea del cavo ottico
• Ricerca e sperimentazione di produzione di apparecchiature di telecomunicazione
• Interconnessione di collegamento di comunicazione ottica aerospaziale
• Routing del segnale ottico multicanale del data center
• Commutazione di segnali multi-via degli strumenti ottici

Formato del codice d'ordine:MEMS-MxN-X-XX-X-XX-XX-XX-XX-XX

• MxN Matrix Scale: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /custom
• Modalità fibra: S=Modalità singola ((SM), M=Multimodalità ((MM)
• Lunghezza d'onda: 85=850nm, 13=1310nm, 15=1550nm, 85/13 doppia lunghezza d'onda ecc.
• Confezione a scaffale: 1U/2U/3U/4U/su misura
• Specificità del nucleo di fibra: M5=50/125, M6=62.5/125, S9=9/125
• Fornitore di alimentazione: AC singolo, DC singolo, dual AC, dual DC, AC+DC ibrido
• Fibra di collegamento: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, senza connettore

• Ampia copertura di matrice fino a 256×256, supporto per dimensioni multi-canale personalizzate
• Perdite di inserimento ultra basse, crosstalk di isolamento elevato, eccellenti prestazioni di trasmissione ottica
• Trasmissione bidirezionale del segnale, commutazione flessibile del layout M×N/N×M
• Doppio telecomando RS232+Ethernet, supporto per il monitoraggio a lunga distanza senza controllo
• Disegno montato su scaffale industriale, compatibile con armadietto standard da 19 pollici
• 10 miliardi di volte la durata di commutazione, stabile a lungo termine di funzionamento continuo
• Operazione visiva LCD locale + doppio controllo software remoto, comodo debug
• Servizio completo su misura: lunghezza d'onda, connettore, dimensione del rack, alimentazione, interfaccia

R: I modelli standard includono 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, massimo fino a 256×256 matrice, specifiche di canale personalizzate disponibili.

R: Tre modalità di controllo: 1. funzionamento del pulsante fisico LCD locale; 2. controllo del computer superiore con porta seriale RS232; 3. gestione remota della rete Ethernet RJ45.

R: Sì. La matrice di interruttori ottici MEMS interna supporta la trasmissione ottica bidirezionale, può essere utilizzata come matrice M × N o N × M a seconda delle esigenze.

R: La durata di commutazione raggiunge ≥ 10 miliardi di volte, adatta per scenari di prova di scansione automatica continua a lungo termine.

A: Supporta i comandi di blocco chiave remoto e blocco canale tramite porta seriale, dopo il blocco, il pannello frontale non può cambiare i canali manualmente.
