| Brand Name: | Gezhi or OEM |
| Numero di modello: | Dispositivo di GZ-1550nm FWDM |
| Moq: | 1 pezzo |
| prezzo: | USD >= 1 pieces $7 |
| Delivery Time: | 7 giorni |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Descrizione del prodotto

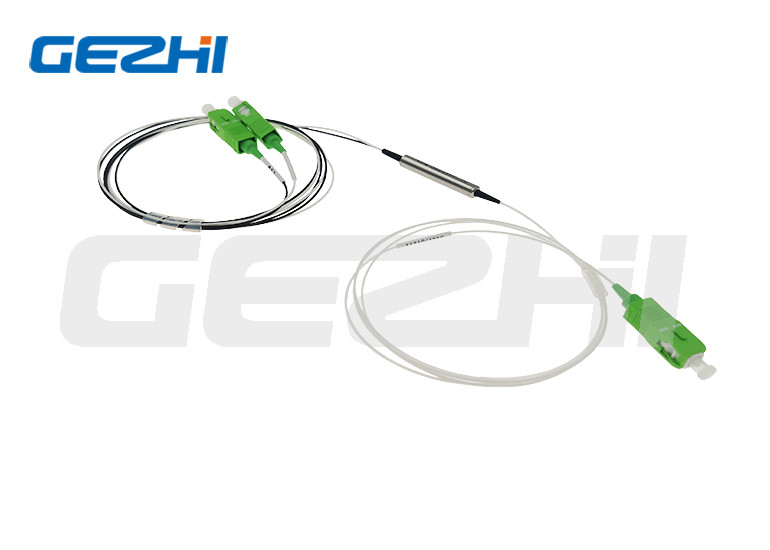

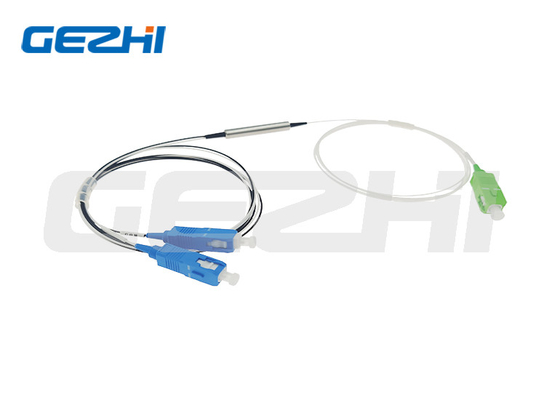

1x2 FWDM Dispositivo T1550R1310/1490nm tubo in acciaio 1 metro senza connettore gpon fwdm
Il modulo WDM FTTX Filter ampiamente utilizzato in EDFA, amplificatori Raman, reti WDM e strumentazione in fibra ottica si basa sulla tecnologia Thin Film Filter (TFF).Il dispositivo combina o separa la luce a diverse lunghezze d'onda in un ampio intervallo di lunghezze d'onda. Può espandere la capacità di una singola fibra per raggiungere la comunicazione bidirezionale, in modo che sia ampiamente utilizzato nell'aggiornamento e nell'espansione della rete ottica, o introdurre nuove attività complete, ecc.
GEZHI Photonics fornisce dispositivi filtranti WDM basati su filtri che sono personalizzati per le bande di lunghezza d'onda specifiche per le vostre applicazioni speciali.Il sistema GEPON stesso funziona su 1310/1490, quindi il segnale CATV qui viene consegnato sulla stessa fibra utilizzando 1550nm, e FWDM è un luogo in cui tutto questo viene "mescolato".
Specificità
| Tipo | FWDM | |
| Lunghezza d'onda operativa T: lunghezza d'onda di trasmissione R: lunghezza d'onda di riflessione 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Perdita di inserimento della trasmissione | dB | ≤ 0.80 |
| Perdita di inserimento del riflesso | dB | ≤ 0.60 |
| Isolamento del canale di trasmissione | dB | ≥ 30 |
| Isolamento del canale di riflessione | dB | ≥ 17 |
| PDL | dB | ≤ 0.1 |
| Stabilità termica della lunghezza d'onda | nm/°C | ≤ 0.003 |
| Stabilità termica della perdita di inserimento | dB/°C | ≤ 0.005 |
| Direttiva | dB | ≥ 55 |
| Perdita di rendimento | dB | ≥ 45 |
| Temperatura di funzionamento | °C | -20~+70 |
| Temperatura di conservazione | °C | -40~+85 |
Nota: 1. La personalizzazione è disponibile.
2. e aggiungere una perdita aggiuntiva di 0,2 dB per connettore.
Dettagli dell'articolo
Canale di trasmissione: 1550nm
Canale di riflessione: 1310 nm e 1490 nm
Isolamento elevato, affidabilità e isolamento del canale
Basse perdite di inserimento ed eccellente affidabilità ambientale
Compatibilità RoHS
Tipo di pacchetto
Confezione di tubi di vetro per fibre nude da 250 mm
Pacchetto di tubi in acciaio per fibre nude da 250 mm e fibre da 900 mm
Casella ABS per fibra 900um, 2.0mm e 3.0mm
Nota: la fibra nuda 250um è troppo fine per essere equipaggiata con connettore
Disegno meccanico
Figura A per T13/R15, T14/R1315, T1415/R13 FTTX Filtro WDM
Figura B per il filtro WDM FTTX
|
|
