| Brand Name: | GEZHI or OEM |
| Numero di modello: | CWDM04M47ASA |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

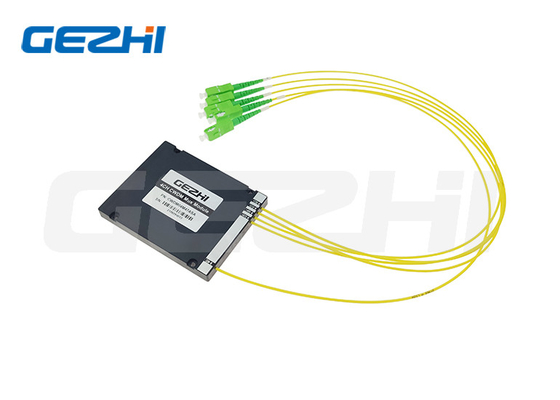

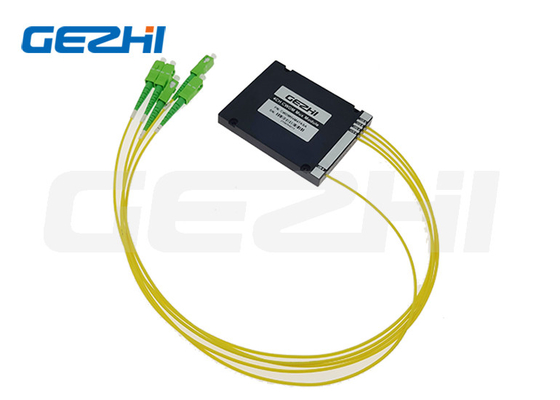

Alta stabilità e affidabilità Modulo MUX 4CH CWDM, 1470/1490/1510/1530nm CWDM ABS box
Descrizione del prodotto
Il modulo 4CH CWDM di GEZHI Photonics è basato su TFF (filtro a film sottile), che ha una varietà di opzioni di dimensioni di pacchetto e lunghezza d'onda.o nodi centrali MAN di capacità ultra-grandeÈ ampiamente utilizzato nelle telecomunicazioni 5G, MAN, reti backbone e data center, ecc.
GEZHI Photoncis una gamma completa di multiplexers WDM. è conforme a RoH, Telcordia GR-1209 e GR-1221.
Caratteristiche
1.Bassa perdita di inserzione
2. Isolamento del canale superiore
3.Alta stabilità e affidabilità
Applicazione
1Sistema WDM
2.5G Telecomunicazioni
3. Data Center
Specificità
|
Parametro
|
Unità
|
CWDM Mux o Demux
|
|
Numero di canale
|
-
|
4CH
|
|
Spaziatura del canale
|
nm
|
20 |
|
Lunghezza d'onda centrale del canale
|
nm
|
1470/1490/1510/1530 |
|
Banda di passaggio del canale
|
nm
|
λ@ITU ±7,5 nm |
|
Perdita di inserimento @PB
|
dB | < 1.5 |
|
Isolamento @ Canale adiacente
|
dB | > 30 |
|
Isolamento @canale non adiacente
|
dB | > 40 |
|
Passband Ripple
|
dB
|
< 0.3 |
|
Perdite dipendenti dalla polarizzazione
|
dB
|
< 0.10 |
|
Dispersione in modalità di polarizzazione
|
ps
|
< 0.15 |
|
Directività e perdita di rendimento
|
dB
|
> 50 |
|
Manovra dell' energia
|
mW
|
< 500 |
|
Tipo di fibra
|
- | SMF-28e o personalizzato |
|
Collegamento
|
- | SC/APC |
|
Temperatura di funzionamento
|
°C | -10~+70 |
|
Temperatura di conservazione
|
°C | -40~+85 |
|
Dimensione del pacchetto
|
mm
|
ABS: 100*80*10
|
Disegno
Informazioni sull'ordine
|
CWDM
|
Numero di canali
|
Configurazione
|
Tipo di modulo
|
tipo
|
Lunghezza della fibra
|
connettore
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
.....
16=16CH
18=18CH
|
M=Mux
D=Demux
A=Mux + Demux
|
A1 = scatola ABS 100x80x10 mm
A2 = scatola ABS 120x80x18 mm
A3 = scatola ABS 140x115x15mm
L1=LGX 129*29*130 mm
L2=LGX inserito in 2 slot Rack
L4=LGX inserito in 4 slot Rack
R1=19" 1 U Rack
R2=2 slot 19′′1U Rack
R4=4 slot 19′′1U Rack
X = personalizzato
|
09=900um
tubo sciolto
20 = 2,0 mm
30 = 3,0 mm
|
05=0,5 m
10=1,0 m
15 = 1,5 m
S=Specificare
|
00=nessuno
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Specificare
|
Domande frequenti
Q1: Posso avere un ordine di campione? Qual è il vostro MOQ?
|
|
