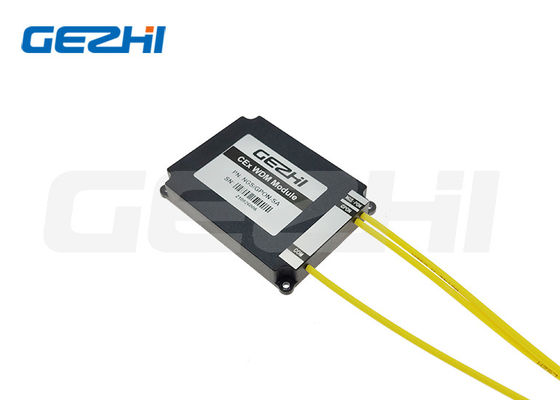

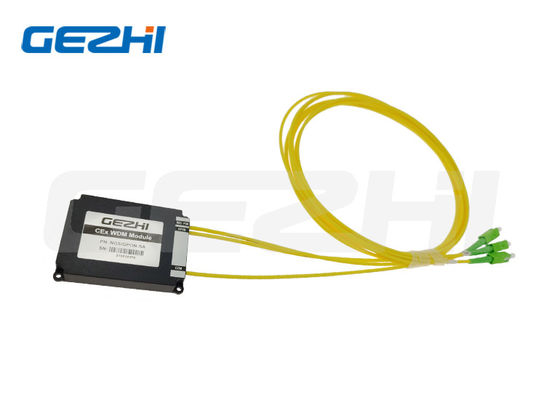

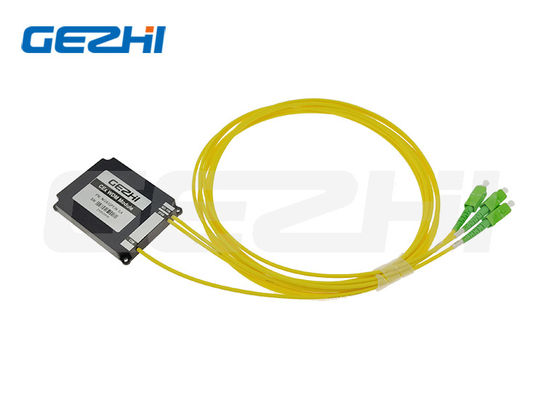

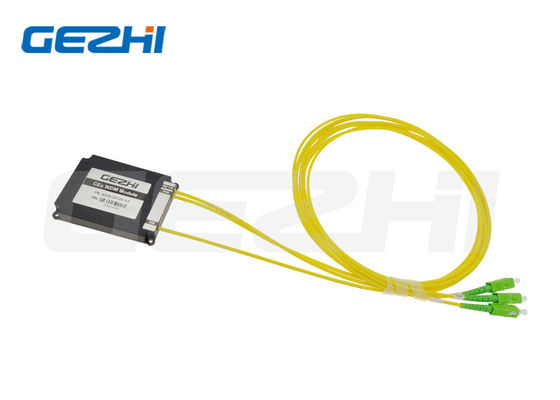

Modulo CEx WDM conforme a RoHS con bassa perdita di inserzione e alto isolamento di canale per reti NGS-PON GPON

Name: Modulo CEx WDM conforme a RoHS con bassa perdita di inserzione e alto isolamento di canale per reti NGS-PON GPON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	NGS/GPON-SA
Moq:	1pc
prezzo:	US$17-US$49
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Nome del prodotto:

Modulo CEx WDM

PN:

NGS/GPON-SA

Connettore:

SC/APC

Tipo di fibra:

Fibra ultra di Corning (G657.A1)

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000 PCS al mese

Evidenziare:

Modulo NGS-PON GPON CEx WDM1r

Modulo CEx WDM1r per reti ottiche di telecomunicazione

Modulo CEx WDM1r conforme alla RoHS

Descrizione del prodotto

Modulo CEx WDM1r conforme alla RoHS per reti ottiche NGS-PON GPON

Il multiplexatore xWDM/xPON Coexistence Element (CEx) è un singolo dispositivo WDM progettato per combinare gli attuali servizi FTTH G-PON con le tecnologie emergenti XGS-PON e NG-PON2 di prossima generazione.Questa soluzione versatile supporta lunghezze d'onda di provisioning aggiuntive tra cui RF, Point to Point (PtP) e monitoraggio OTDR, pienamente conformi a ITU-T G.984.5 standard.

I componenti di alta qualità garantiscono una stabilità operativa eccezionale su tutta la gamma spettrale con prestazioni termiche perfette.La nostra piattaforma di prodotti CEx flessibile consente implementazioni PON personalizzate su misura per i vostri requisiti specifici e le esigenze di redditività.

Caratteristiche chiave

Basse perdite di inserimento
Isolamento di alto canale
Compatibilità RoHS
Disponibili funzionalità personalizzate

Applicazioni

Sistemi WDM
Sistemi PON
Reti di accesso FTTH
Reti ottiche di telecomunicazione

Specifiche di lunghezza d'onda degli elementi di coesistenza

Protocollo/Servizio	Intervallo di lunghezza d'onda
Banda G-PON	1290~1330, 1480~1500 nm
Band XGS-PON	1260~1280, 1575~1580 nm
Banda NG-PON2	1524~1544, 1596~1625 nm
Banda video RF	1540~1565 nm
PtP banda WDM-PON	1610~1625 nm
Banda di monitoraggio OTDR	1640~1660 nm

Specificativi tecnici del multiplexatore CEx

Modello CEx	Protocollo/Servizio	Intervallo spettrale	Perdita massima di inserimento	Isolamento
CEx01	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
CEx01	L'Agenzia	1260-1280 e 1572-1650 nm	1.0 dB	≥ 16 dB
CEx02	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
CEx02	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
CEx03	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625 nm	10,4 dB	≥ 16 dB
CEx04	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625 nm	10,4 dB	≥ 25 dB
CEx05	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	Video RF	1540-1565 nm	10,4 dB	≥ 30 dB
CEx06	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	Video RF	1540-1565 nm	10,7 dB	≥ 30 dB
	Monitor OTDR	1640-1660 nm	10,4 dB	≥ 30 dB
CEx07	G-PON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625 nm	10,4 dB	≥ 25 dB
	Video RF	1540-1565 nm	2.0 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	10,7 dB	≥ 30 dB
CEx08	G-PON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625 nm	10,4 dB	≥ 25 dB
	Monitor OTDR	1640-1660 nm	10,7 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	2.0 dB	≥ 30 dB
	Video RF	1540-1565 nm	2.3 dB	≥ 30 dB

Le specifiche sopra riportate non includono la perdita di connettori.

Parametri tecnici aggiuntivi

Parametro	Unità	Valore
PDL	dB	≤ 0.2
Direttiva	dB	≥ 50
Risultato di perdita	dB	≥ 50
Temperatura di funzionamento	°C	-10~+70
Temperatura di conservazione	°C	-40~+85
Potenza ottica	mW	300
Tipo di fibra	/	Fibra ultra di Corning (G657.A1)

Informazioni sull'ordine

Modello	Configurazione	Tipo di pacchetto	Tipo di cavo	Lunghezza della fibra	Collegamento
CEx01-CEx08, S=Specificare	1=1 unit combo, 2=2unit combo, 3=3unit combo, 4=4unit combo, S=Specifica	A0=ABS box 80x60x12mm, A1=ABS box 100x80x10mm, A2=ABS box 120x80x18mm, A3=ABS box 140x115x15mm, L1=LGX 12929130mm, L2=LGX inserito in 2 slot Rack, L4=LGX inserito in 4 slot Rack, R1=19" 1 U Rack,R2=2 slot 19′′1U Rack, R4=4 slot 19′′1U Rack, X=Personalizzato	00=None, 09=900um tubo sciolto, 20=2.0mm, 30=3.0mm	00=None, 05=0,5m, 10=1,0m, 15=1,5m, S=Specifica	00=nessuno, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=Specificare

Modulo CEx Multiplexer ABS Box Package

CEx Multiplexer Module Rackmount Package
