| Brand Name: | GEZHI or OEM |
| Numero di modello: | NGS/GPON-SA |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

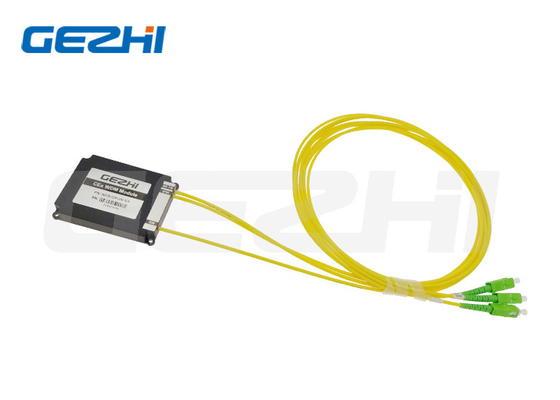

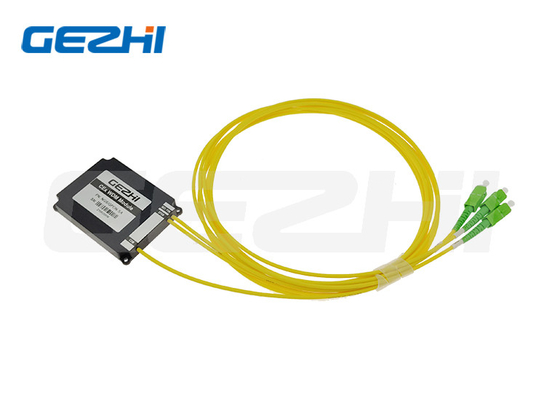

Modulo CEx WDM1r conforme alla RoHS,NGS-PON GPON per reti ottiche di telecomunicazione
Descrizione del prodotto
L'elemento di coesistenza (CEx) del multiplexatore xWDM/xPON è un singolo dispositivo WDM per combinare i servizi FTTH G-PON attuali con le tecnologie emergenti XGS-PON e NG-PON2 di prossima generazione.Le lunghezze d'onda di approvvigionamento aggiuntive con l'elemento di coesistenza includono RF, Point to Point (PtP) e OTDR monitoring.984.5.
I componenti di alta qualità garantiscono una stabilità operativa molto elevata dei multiplexatori xWDM/xPON in tutta la gamma spettrale e una perfetta stabilità termica. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedI componenti ottici di prima qualità e la connettività di alta qualità garantiscono prestazioni superiori, minime perdite e una robusta affidabilità della rete.
|
Caratteristiche Basse perdite di inserimento Isolamento elevato del canale Compatibilità RoHS Disponibile con funzionalità personalizzate |
Applicazioni Sistemi WDM SISTEMA PON Reti di accesso FTTH reti ottiche di telecomunicazione |
Lunghezza d'onda del multiplexatore di coesistenza Elemet (CEx)
| Protocollo/Servizio | Lunghezza d'onda |
| Banda G-PON | 1290~1330, 1480~1500 nm |
| Band XGS-PON | 1260~1280, 1575~1580 nm |
| Banda NG-PON2 | 1524~1544, 1596~1625 |
| Banda video RF | 1540~1565 nm |
| PtP banda WDM-PON | 1610~1625 nm |
| Banda di monitoraggio OTDR | 1640 - 1660 nm |
Specificità
| CEx Multiplexer | Protocollo/Servizio | Intervallo spettrale | Perdita massima di inserimento | Isolamento |
| CEx01 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| L'Agenzia | 1260-1280 e 1572-1650 nm | 1.0 dB | ≥ 16 dB | |
| CEx02 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| CEx03 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625 nm | 10,4 dB | ≥ 16 dB | |
| CEx04 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625 nm | 10,4 dB | ≥ 25 dB | |
| CEx05 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Video RF | 1540-1565 nm | 10,4 dB | ≥ 30 dB | |
| CEx06 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Video RF | 1540-1565 nm | 10,7 dB | ≥ 30 dB | |
| Monitor OTDR | 1640-1660 nm | 10,4 dB | ≥ 30 dB | |
| CEx07 | G-PON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625 nm | 10,4 dB | ≥ 25 dB | |
| Video RF | 1540-1565 nm | 2.0 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 10,7 dB | ≥ 30 dB | |
| CEx08 | G-PON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625 nm | 10,4 dB | ≥ 25 dB | |
| Monitor OTDR | 1640-1660 nm | 10,7 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 2.0 dB | ≥ 30 dB | |
| Video RF | 1540-1565 nm | 2.3 dB | ≥ 30 dB |
Nota: Le specifiche personalizzate sono disponibili.
Le specifiche di cui sopra non includono la perdita dei connettori.
Altre specifiche
| Parametro | Unità | Valore |
| PDL | dB | ≤ 0.2 |
| Direttiva | dB | ≥ 50 |
| Risultato di perdita | dB | ≥ 50 |
| Temperatura di funzionamento | °C | -10~+70 |
| Temperatura di conservazione | °C | -40~+85 |
| Potenza ottica | mW | 300 |
| Tipo di fibra | / | Fibra ultra di Corning (G657.A1) |
Informazioni sull'ordine
| Modello | Configurazione | Tipo di pacchetto | Tipo di cavo | Lunghezza della fibra | Collegamento |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=Specificare |
1=1 combinazione di unità 2=2 unità combinate Combinazione 3=3 unità Combinazione 4=4 unità S=Specificare |
A0 = scatola ABS 80x60x12 mm A1 = scatola ABS 100x80x10 mm A2 = scatola ABS 120x80x18 mm A3 = scatola ABS 140x115x15mm L1=LGX 129*29*130 mm L2=LGX inserito in 2 slot Rack L4=LGX inserito in 4 slot Rack R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack X = personalizzato
|
00=Nessuno 09=900um tubo sciolto |
00=Nessuno 05=0,5m 10=1,0m |
00=nessuno LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specificare |

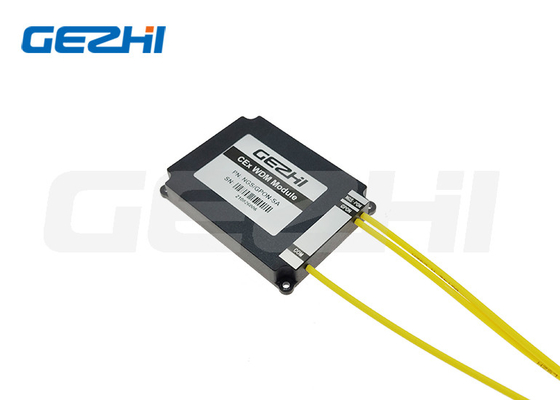

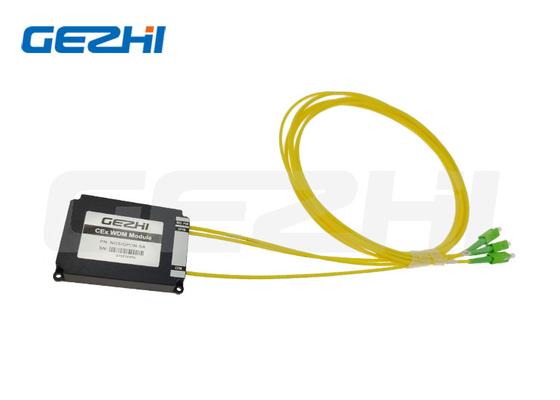

Modulo CEx Multiplexer ABS Box Package
CEx Multiplexer Module Rackmount Package
|
|
