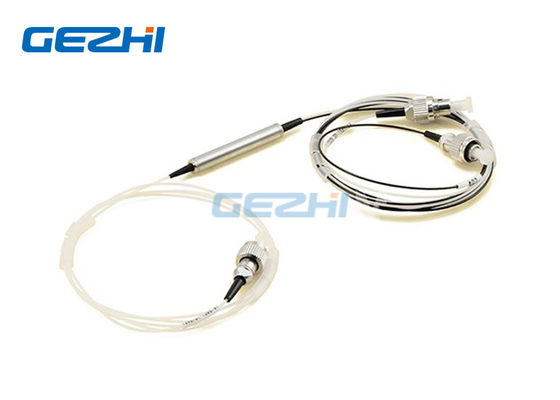

WDM rosso del filtro dalla banda del filtro 1x2 C da WDM del blu del connettore del PC di FC

Name: WDM rosso del filtro dalla banda del filtro 1x2 C da WDM del blu del connettore del PC di FC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2FWDM-R/B
Price: 7.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	1x2FWDM-R/B
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	5-8 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Nome di prodotto:

WDM rosso/blu

Lunghezza d'onda:

Rosso/blu

Porto:

1x2

Cassetta di PackageLGX:

tubo dell'acciaio inossidabile

Connettore:

FC/PC

Applicazione:

Rete di WDM

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

100000Channel al mese

Evidenziare:

WDM rosso del blu

Dispositivo della banda DWDM di C

WDM del filtro 1x2

Descrizione del prodotto

dispositivo rosso/blu di 1x2 da WDM del filtro C della banda DWDM

GEZHI filtro rosso/blu da DWDM è un dispositivo di sottili pellicole del filtrante. È un dispositivo del tre-porto. Un porto è chiamato «il terreno comunale.» Gli altri due porti forniscono il condotto per due la lunghezza d'onda «bande»: il rosso (λ>1547 nanometro) ed il blu (λ<1543 nm="">

Caratteristiche	Applicazione
Perdita di inserzione bassa Ampia banda di passaggio Alto isolamento di Manica Alta affidabilità	Rete di WDM Linea monitoraggio Telecomunicazione Strumenti di prova

Filtro filtro filtro banda rossa/blu di DWDM banda rossa/blu di DWDM banda rossa/blu di DWDM con

con il tubo dell'acciaio inossidabile con il pacchetto di plastica 19" della scatola di ASB pacchetto del supporto di scaffale 1RU

Tipicamente, tuttavia, il dispositivo è utilizzato come (cioè bidirezionale) WDM bidirezionale. Una banda è inviata alla gamba comune, mentre l'altra banda è consegnata dalla gamba comune. (vedi il diagramma di esempio) in un modulo di DWDM, che utilizza filtro rosso/blu, un Mux può combinarsi con un Demux.

Per esempio, il Mux combina i canali di DWDM in rosso lega, mentre il Demux separa i canali di DWDM nella banda blu. Facendo uso fillter rosso/blu, uno può combinare il rosso trasmette i canali ed il blu riceve i canali su una singola fibra.

Informazioni di ordinazione

Lunghezza d'onda

Spec. del pacchetto

Tipo della fibra

Diametro della fibra

Lunghezza della fibra

Connettore

Lunghezza d'onda di R/B=Red/Blue

1= Φ5.5mm×34mm

2= 90×20×10 millimetro

3=100×80×10.5 millimetro

4= 120×80×18 millimetro

5=140×115×18 millimetro

6=19» 1U Rackmount

X= altri

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

05=0.5m

10=1.0m

15=1.5m

X=Others

OO=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

Specifiche di prestazione

Tipo		FWDM
Passi la lunghezza d'onda di Manica	nanometro	1547~1561 (rosso)	1530~1543.2 (blu)
Lunghezza d'onda del canale di riflessione	nanometro	1530~154.2 (blu)	1547~1561 (rosso)
Passi la perdita di inserzione di Manica	dB	≤0.60
Perdita di inserzione di Manica di riflessione	dB	≤0.40
Ondulazione di Manica	dB	≤0.3
Isolamento a canale adiacente	dB	≥30
Esprima l'isolamento del canale	dB	≥12
PDL	dB	≤0.1
PMD	Ps/nm	≤0.1
Direzionalità	dB	≥55
Attenuazione di riflessione	dB	≥50
Trattamento di potere	Mw	300
Temperatura di funzionamento	℃	-5~+70
Temperatura di stoccaggio	℃	-40~+85
Dimensioni del pacchetto	millimetro	φ5.5x34

Nota: 1. la personalizzazione è disponibile.

2. La perdita di inserzione non include il connettore, ogni connettore aggiungerà la perdita 0.2dB.

3. L'altra lunghezza d'onda può essere fatta su richiesta del cliente. Per esempio, L-banda R/B, banda di C/L.

WDM rosso del filtro dalla banda del filtro 1x2 C da WDM del blu del connettore del PC di FC 0

Esempio WDM rosso/blu nell'uso bidirezionale.
