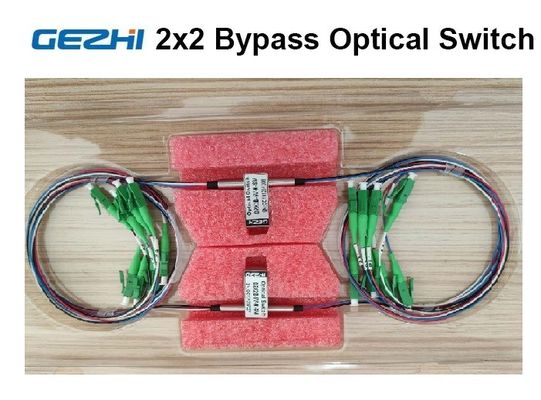

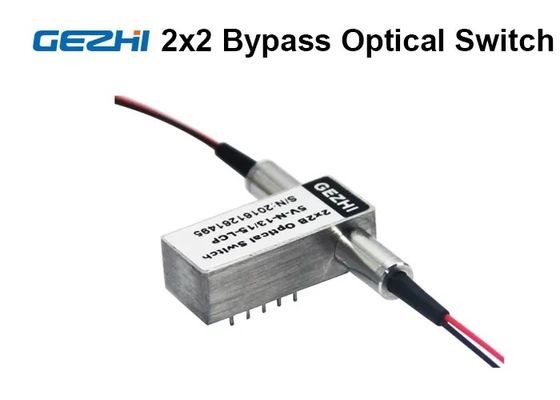

commutatori di esclusione ottici 2x2

Name: commutatori di esclusione ottici 2x2
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: commutatori di esclusione ottici 2x2
Price: 360.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	commutatori di esclusione ottici 2x2
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS FCC,ISO9001

Lunghezza d'onda:

850nm o 1260~1650nm

Controlli il tipo:

Chiusura o Non chiudere

Alimentazione elettrica:

3V o 5V

Connettore:

LC/SC/FC/ST (PC o APC)

Nome di prodotto:

Interruttori di bypass a fibra ottica 2x2

Applicazioni:

Riconfigurabile aggiunga/multiplexor di goccia

Imballaggi particolari:

2pcs in una schiuma con la scatola di plastica

Capacità di alimentazione:

60000pcs al mese

Evidenziare:

2x2 che chiude commutatore ottico

commutatore di esclusione della fibra 1650nm

commutatore della fibra di singolo modo 2x2

Descrizione del prodotto

commutatori di esclusione ottici della fibra di singolo modo 2x2 per protezione ottica della rete

I commutatori di esclusione ottici di GEZHI 2x2 per le reti a fibra ottica 100M/1G/10G proteggono la rete dai guasti ed assicurano l'integrità di rete durante la perdita di potere. Ciascuno di questi commutatori di esclusione ottici della fibra di GEZHI include i porti di rete ed i porti del monitor. I porti di rete sono usati per il collegamento ai collegamenti della principale-rete e forniscono il meccanismo della protezione ed i porti del monitor sono usati per il dispositivo locale della rete della tratta in discesa. Quando il potere è sopra, il modo di funzionamento del commutatore di esclusione è fissato al normale ed il dispositivo locale della rete è collegato con la principale-rete. Quando l'interruzione di corrente accade, il commutatore di esclusione ottico 2x2 è messo rapidamente per escludere il modo per isolare il mainnetwork dal dispositivo locale della rete.

Caratteristiche

Il più di piccola dimensione

Perdita bassa del ‐ di inserzione

Velocità di commutazione veloce

PWB montabile

Disponibile nel singolo modo/multi modo

Conformità di RoHS

Tipo industriale disponibile

Applicazioni

Protezione e ripristino ottici della rete

Monitoraggio ottico della rete

Riconfigurabile aggiunga/multiplexor di goccia

Protezione dell'apparecchiatura di trasmissione

Ricerca e sviluppo

Router di lunghezza d'onda

Specificazione

Parametri		GZ-FSW-2×2B
Lunghezza d'onda	nanometro	850±40/1300±40	1260~1650
Avelength di funzionamento	nanometro	850/1300	1310/1490/1550/1625/1650
Perdita di inserzione	dB	Tipo: 0,8 massimo: 1,2	Tipo: 0,6 massimo: 0,8
Attenuazione di riflessione	dB	MM≥30 SM≥50
Diafonia	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Ripetibilità	dB	≤±0.02
Alimentazione elettrica	v	3,0 o 5,0
Vita	periodi	≥107
Commuti il tempo	spettrografia di massa	≤8
Potere della trasmissione	Mw	≤500
Temperatura di funzionamento	℃	-20~+70
Temperatura di stoccaggio	℃	-40~+85
Peso	g	16
Dimensione	millimetro	(L) la personalizzazione 27.0× (W) 12.0× (H) 8,2 è disponibile.

Itinerario ottico

Stato uno

Stato due

commutatori di esclusione ottici 2x2 0

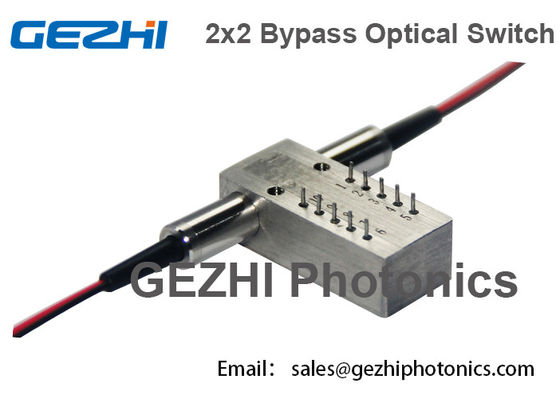

Perni

Parametri	Perni	Azionamento elettrico				Sensore di stato
2×2B	Percorso ottico	1	5	6	10	2-3	3-4	7-8	8-9
Non chiusura	P1-P3	--	--	--	--	Fine	Aperto	Aperto	Fine
Non chiusura	P1-P4, P2-P3	V+	--	--	Terra	Aperto	Fine	Fine	Aperto
chiusura	P1-P3	--	--	Terra	V+	Fine	Aperto	Aperto	Fine
chiusura	P1-P4 P2-P3	V+	Terra	--	--	Aperto	Fine	Fine	Aperto

Informazioni di ordine

Modo	Lunghezza d'onda	Tipo di tensione	Modello di controllo	Tipo della fibra	Diametro della fibra	Lunghezza della fibra	Connettore
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Chiusura di N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

2x2 scelgono l'applicazione ottica del commutatore/relè di esclusione

L'immagine (figura 1) è la rete ottica del percorso di trasmissione. Il segnale fra Internet e l'ISIS del router trasmette dall'apparecchiatura di trasmissione. Quando l'apparecchiatura di trasmissione ha problemi o spegne, quindi il segnale non può trasmettere. Ora integreremo il commutatore ottico di esclusione 2×2 nell'apparecchiatura di trasmissione, per realizzare la funzione ed assicurare il sistema e l'altra catena sia su uno stato di comunicazione normale.

commutatori di esclusione ottici 2x2 2
