Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Commutatori ottici del motore passo a passo | Lunghezza d'onda: | 1310/1550nm |
|---|---|---|---|
| Interfaccia: | TTL | Potere ottico: | 500mW |
| Connettore: | FC/PC | Applicazione: | Prova della fibra, componente ottica |
| Evidenziare: | Commutatore della fibra ottica di TTL,opto commutatore meccanico 1x32,fibra del commutatore 500mW |
||
commutatore Opto-meccanico bidirezionale dei commutatori ottici del motore passo a passo 1x32
I commutatori opto-meccanici del 1x32 di GEZHI utilizzano un motore passo a passo di alta risoluzione a attendibilmente e repeatably collegano le fibre ad una un altro. Inoltre, i commutatori ottici del motore passo a passo 1x32 sono bidirezionali e possono essere utilizzati la direzione in 1xN o in Nx1. Può realizzare la commutazione leggera a fibra ottica multicanale del percorso. Il commutatore Opto-meccanico bidirezionale dei commutatori ottici del motore passo a passo 1x32 è progettazione modularizzata con la funzione autocontrollata di ripartizione del circuito di azionamento. È utilizzato per la multi selezione rivelatore/di sorgente luminosa, il monitoraggio multicanale della fibra e la protezione di fibra ottica ecc del percorso nel sistema di trasmissione di fibra ottica.
Caratteristiche
Affidabilità con poche perdite ed alta
Progettazione modularizzata
Interfaccia parallela (TTL)
Funzione autocontrollata di ripartizione del circuito di azionamento
Applicazioni
Ring Network
Multi sorgente luminosa
Selezione del rivelatore
Prove della fibra, componente ottica
Protezione di fibra ottica del percorso
Monitoraggio a distanza nella rete ottica
Specificazione
| Parametro | Valori del parametro |
| Modello | GZ-FSW-1X32 |
| Perdita di inserzione | dB ≤0.8 |
| Lunghezza d'onda | 1260~1650 nanometro |
| Lunghezza d'onda della prova | 1310/1550 di nanometro |
| Tipo della fibra | MP, 9/125um (SMF-28) |
| Attenuazione di riflessione | dB ≥50 |
| Diafonia | dB del ≥ 70 |
| PDL | dB ≤0.05 |
| WDL | dB ≤0.25 |
| TDL | dB ≤0.25 |
| Ripetibilità | dB ≤0.02 |
| Vita | > 107 |
| Tempo di commutazione | spettrografia di massa ≤8 (a canale adiacente) |
| Potere ottico | ≤500 Mw |
| Connettore | FC/PC |
| Modo di controllo | TTL |
| Alimentazione elettrica di lavoro | 5V/500 mA |
| Prodotto Sze | 135 x 64 x 46 |
| Temperatura di funzionamento | -20 ℃ a ℃ +70 |
| Temperatura di funzionamento | -40 ℃ a ℃ +85 |
Nota: 1. la personalizzazione è disponibile.
I commutatori ottici del motore passo a passo del 1x32 di GEZHI sono una fibra diretta alla tecnologia del commutatore della fibra, che funziona fisicamente indicando una fibra l'altra. Ciò è compiuta utilizzando un motore passo a passo di alta risoluzione per girare ed indicare precisamente le fibre comuni le fibre selezionate dell'uscita.
Pin Specifications
| Connettore maschio DB-15 | |||
| Pin No. | I / O | Segnale | Descrizione |
| 2 | Input | D0 |
D0~ D5 è selezione di canale Bit0~Bit5, D0 è basso, D5 è alto |
| 3 | Input | D1 | |
| 4 | Input | D2 | |
| 5 | Input | D3 | |
| 6 | Input | D4 | |
|
11 |
Input |
RISISTEMAZIONE |
TTL, risistemazione a basso livello per incanalare 0. L'alto livello significa che pezzi di selezione di canale è efficace. |
| 7 | Fuori | PRONTO | TTL, pronto (High=Not pronto, Low=Ready) |
| 8 | Fuori | ERRORE | TTL, errore O guasto, (errore di Low=No, di High=Error) |
| 1,9 | Potere | Terra | Terra |
| 12 | Potere | VCC1 | VCC del motore di 5.0±5% di alimentazione elettrica (500mA massimi) |
| 15 | Potere | VCC2 | VCC del circuito di 5.0±5% di alimentazione elettrica (50mA massimi) |
| 4,6,7,8,10,13,14 | NC | NC | offerta di l$voro |

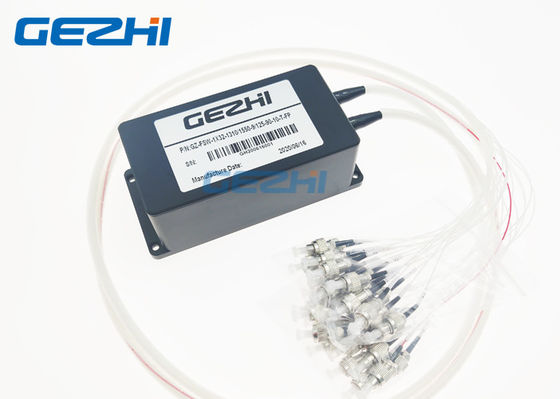

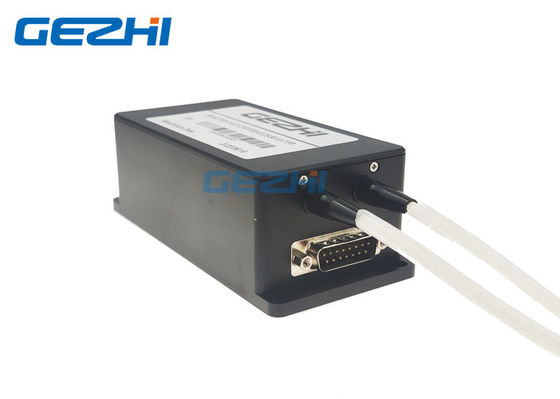

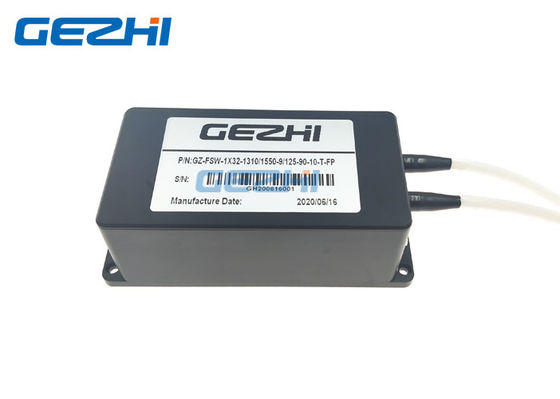

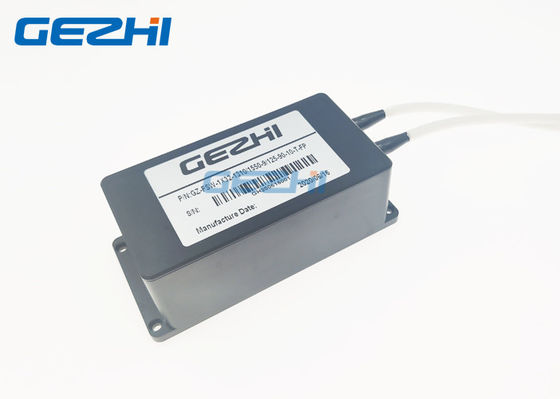

immagine del commutatore ottico 1x32
