| Brand Name: | GEZHI or OEM |
| Numero di modello: | Commutatore ottico D1x2 |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

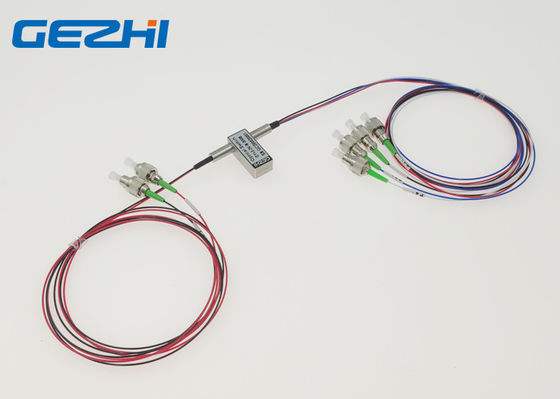

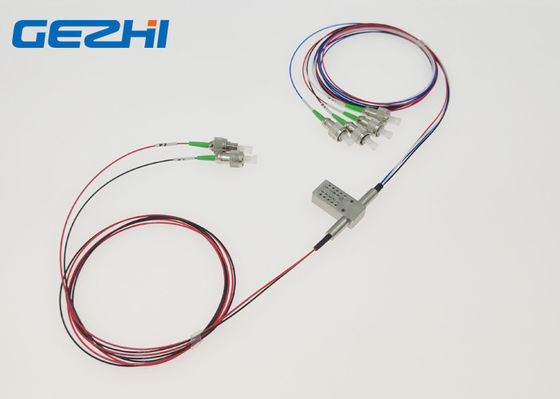

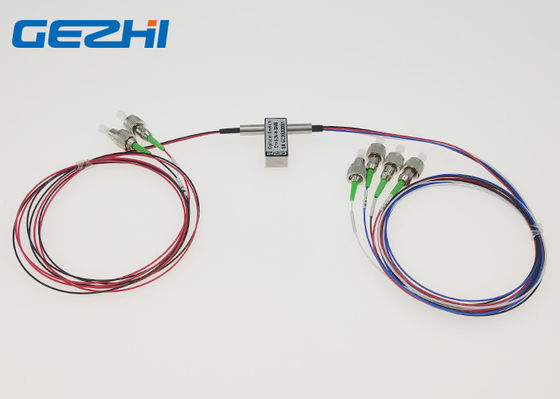

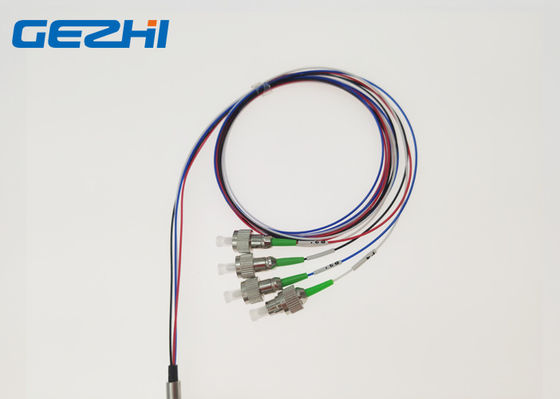

1x2 la fibra ottica doppia del commutatore ottico 2x4 commuta 1310&1550nm 1meter FC/APC
GEZHI si raddoppiano configurate dei commutatori di fibra ottica 1x2/2x4 da sei fibre e da due stati. Si collega con il connettore di FC/APC e con 3V tensione Non chiusa, PWB moutable. I commutatori a fibra ottica 1x2 doppio/2x4 di GEZHI collega i canali ottici riorientando un segnale ottico ricevuto nell'selezionato per produrre la fibra. Il commutatore ottico 2x2 è apllication nella R & S in laboratorio, nel Metropolitan Area Network e in OADM configurabile.
Caratteristiche
Alta stabilità, alta affidabilità
Perdita di inserzione bassa
Ampia lunghezza d'onda
senza a resina epossidica sul percorso ottico
Applicazioni
R & S in laboratorio
UOMO (Metropolitan Area Network)
Monitoraggio di sistema
OADM configurabile
Specificazione
| Modello | Unità | GZ-FSW-D1x2 | |
| Operatingwavelength | nanometro | 850±40/1300±40 | 1260~1620 |
| lunghezza d'onda | nanometro | 850&1300 | 1310&1550 |
| Perdita di inserzione | dB | Tipo: 0,7 massimo: 1,0 | |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Conversazione trasversale | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Tensione | v | 3,0 o 5.0±0.5 | |
| Durata di funzionamento | Tempo | ≥107 | |
| Commuti il tempo | spettrografia di massa | ≤8 | |
| Trattamento di potere | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Dimensione | millimetro | 27.0×12×8.2 | |
| Nota: 1 all'interno della temperatura di funzionamento e del CONTENTINO. 2 a parte i connettori. | |||
La personalizzazione è disponibile.
Itinerario ottico
Perni
| Tipo | Stato | Definizione di Pin | Potere | Controllo di circostanza | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Non chiusura | A | P1- P3, P2-P4 | -- | -- | -- | -- | Fine | Aperto | Aperto | Fine |
| B | P1-P1, P2-P2 | V+ | -- | -- | Terra | Aperto | Fine | Fine | Aperto | |
| Chiusura | A | P1- P3, P2-P4 | -- | -- | Terra | V+ | Fine | Aperto | Aperto | Fine |
| B | P1-P1, P2-P2 | V+ | Terra | -- | -- | Aperto | Fine | Fine | Aperto | |
Informazioni ottiche doppie di ordine legato 1x2
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
Video
|
|
