Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Interruttore ottico 1x1 | Lunghezza d'onda: | 1310&1550nm |
|---|---|---|---|
| Controlli il tipo: | Chiusura | Alimentazione elettrica: | Tensione 5V |
| Connettore: | nessuno | Applicazione: | Blocco canali |
| Evidenziare: | commutatori ottici della fibra 1550nm,commutatore a fibre ottiche chiuso 1x1,Chiusura del commutatore ottico |
||

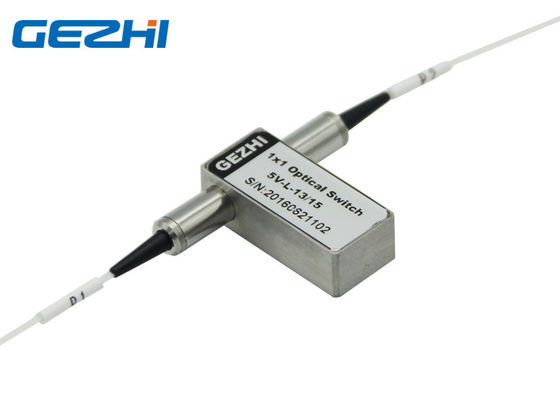

l'otturatore inserita/disinserita dei commutatori ottici della fibra 1x1 ha chiuso il commutatore a fibre ottiche
I commutatori ottici della fibra del 1x1 di GEZHI è progettato per uso in reti di comunicazione e strumenti di fibra ottica di misura. Il commutatore chiuso otturatore inserita/disinserita 1x1 consiste di due porti che selettivamente trasmette, riorienta, o blocca il potere ottico in una linea di trasmissione a fibra ottica.
Il commutatore a fibre ottiche chiuso otturatore inserita/disinserita 1x1 deve essere attivato per selezionare o cambiare fra due stati. Di conseguenza, consuma l'energia elettrica bassa per fare funzionare il commutatore ottico.
Caratteristiche
Breve tempo di commutazione
Progettazione compatta, dimensione miniatura
Distorsioni ottiche basse
Perdita di inserzione bassa
Altamente stabile & affidabile
senza a resina epossidica sul percorso ottico
Singolo modo o facoltativo misto
Ampia lunghezza d'onda di funzionamento
pacchetto della Cucitura-guarnizione
Chiusura a sicurezza intrinseca e Non chiudere
Applicazioni
Integrazione di sistema e del modulo
Strumentazione, prova e misura
Sensore della fibra
Commutazione della rete
R & S in laboratorio
Blocchetto di Manica
Metropolitan Area Network
Monitoraggio di sistema
Protezione e ripristino della rete
Specificazione
| Parametri | GZ-FSW-1×1 | ||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
| Avelength di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perdita di inserzione | dB | Tipo: 0,5 massimo: 0,8 | Tipo: 0,5 massimo: 0,8 |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Diafonia | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Alimentazione elettrica | v | 3,0 o 5,0 | |
| Vita | periodi | ≥107 | |
| Commuti il tempo | spettrografia di massa | ≤8 | |
| Potere della trasmissione | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensione | millimetro | (L) 27.0× (W) 12.0× (H) 8,2 | |
Informazioni di ordine
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

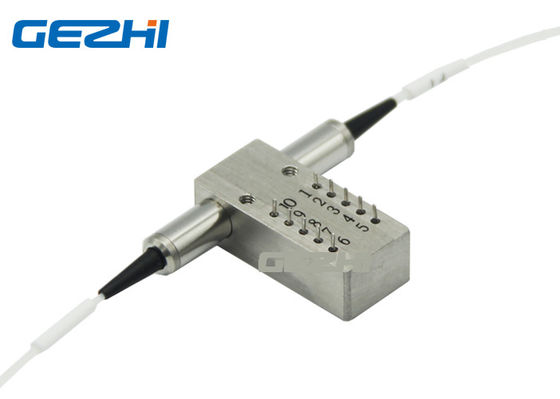

Perni
| Tipo | Pin | Azionamento elettrico | Sensore di stato | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Chiusura | P1-P2 | -- | -- | Terra | V+ | Fine | Aperto | Aperto | Fine |
| Fine della luce | V+ | Terra | -- | -- | Aperto | Fine | Fine | Aperto | |
| Non chiusura | P1-P2 | -- | -- | -- | -- | Fine | Aperto | Aperto | Fine |
| Fine della luce | V+ | -- | -- | Terra | Aperto | Fine | Fine | Aperto | |
Itinerario ottico
| Stato uno | Stato due |
 |
|
Dimensione
