commutatore della fibra ottica di 1x32 MP

commutatore della fibra ottica di 1x32 MP

Marchio:	GEZHI or OEM
Numero di modello:	commutatore della fibra ottica 1x32
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS ISO9001

Nome di prodotto:

commutatore della fibra ottica 1x32

Lunghezza d'onda:

1310&1550nm

Interfaccia:

Potere ottico:

500mW

Connettore:

Verde di FC/APC

Applicazione:

Rete a anello

Imballaggi particolari:

2pcs in una schiuma con la scatola di plastica

Capacità di alimentazione:

60000pcs al mese

Evidenziare:

modulo ottico della fibra 1x32

commutatori ottici della fibra 1550nm

attrezzatura ottica della fibra 500mW

Descrizione del prodotto

interfaccia di fibra ottica 1310/1550nm FC/PC di TTL del modulo di commutatore di 1x32 MP

Il commutatore di fibra ottica di GEZHI 1x32 MP è un genere di attrezzatura leggera di controllo di percorso. Può realizzare la commutazione leggera a fibra ottica multicanale del percorso. Il commutatore di fibra ottica 1x32 è progettazione modularizzata con la funzione autocontrollata di ripartizione del circuito di azionamento. È utilizzato per la multi selezione rivelatore/di sorgente luminosa, il monitoraggio multicanale della fibra e la protezione di fibra ottica ecc del percorso nel sistema di trasmissione di fibra ottica. Inoltre, inoltre è utilizzato nel sistema di prova di fibra ottica per la fibra ottica della prova del cavo all'aperto ed il sistema di controllo ottico a punti multipli componente relativo e del prova dei sensori.

GEZHI anche può fornire il commutatore ottico Rackmount di 1x32 2x32, naturalmente, il commutatore ottico su misura è disponibile.

Caratteristiche

Affidabilità con poche perdite ed alta

Interfaccia parallela (TTL)

Progettazione modularizzata

Funzione autocontrollata di ripartizione del circuito di azionamento

senza a resina epossidica sul percorso ottico

Applicazioni

Ring Network

Prove della fibra, componente ottica
Monitoraggio a distanza nella rete ottica

Specificazione

Parametro	Valori del parametro
Modello	OSW-1X32
Perdita di inserzione	dB ≤0.8
Lunghezza d'onda	1260~1650 nanometro
Lunghezza d'onda della prova	1310/1550 di nanometro
Tipo della fibra	MP, 9/125um (SMF-28)
Attenuazione di riflessione	dB ≥50
Diafonia	dB del ≥ 70
PDL	dB ≤0.05
WDL	dB ≤0.25
TDL	dB ≤0.25
Ripetibilità	dB ≤0.02
Vita	> 107
Tempo di commutazione	spettrografia di massa ≤8 (a canale adiacente)
Potere ottico	≤500 Mw
Connettore	FC/PC
Modo di controllo	TTL
Alimentazione elettrica di lavoro	5V/500 mA
Prodotto Sze	135 x 64 x 46
Temperatura di funzionamento	-20 ℃ a ℃ +70
Temperatura di funzionamento	-40 ℃ a ℃ +85

Nota: 1. la personalizzazione è disponibile.

Pin Specifications

Connettore maschio DB-15
Pin No.	I / O	Segnale	Descrizione
2	Input	D0	D0~ D5 è selezione di canale Bit0~Bit5, D0 è basso, D5 è alto
3	Input	D1
4	Input	D2
5	Input	D3
6	Input	D4
11	Input	RISISTEMAZIONE	TTL, risistemazione a basso livello per incanalare 0. L'alto livello significa che pezzi di selezione di canale è efficace.
7	Fuori	PRONTO	TTL, pronto (High=Not pronto, Low=Ready)
8	Fuori	ERRORE	TTL, errore O guasto, (errore di Low=No, di High=Error)
1,9	Potere	Terra	Terra
12	Potere	VCC1	VCC del motore di 5.0±5% di alimentazione elettrica (500mA massimi)
15	Potere	VCC2	VCC del circuito di 5.0±5% di alimentazione elettrica (50mA massimi)
4,6,7,8,10,13,14	NC	NC	offerta di l$voro

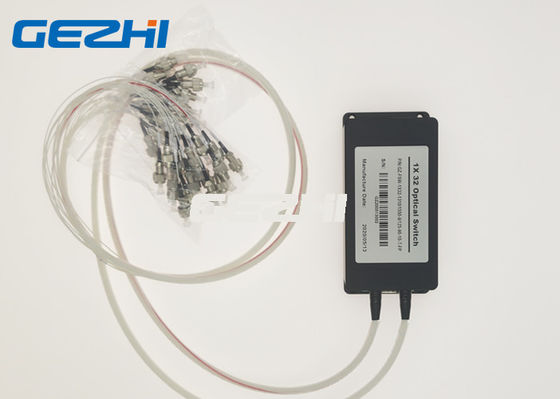

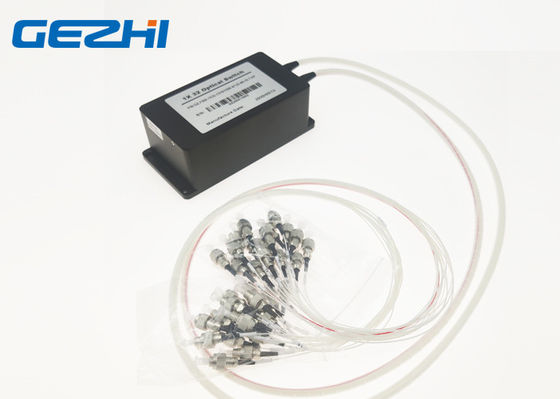

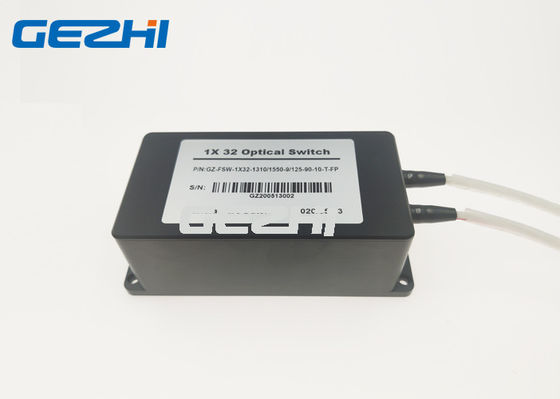

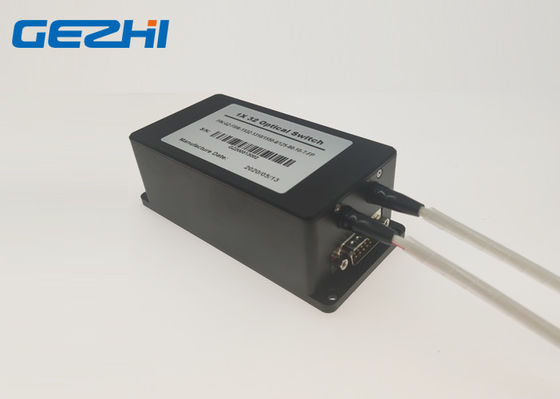

immagine del commutatore ottico 1x32

commutatore della fibra ottica di 1x32 MP 0
