commutatori ottici della fibra 2x2B

Name: commutatori ottici della fibra 2x2B
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-FSW-D2x2B
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS ISO9001

Nome di prodotto:

interruttore di bypass a fibre ottiche

Manica:

D2x2 (4x4)

Lunghezza d'onda:

1310&1550nm

Controlli il tipo:

Chiusura

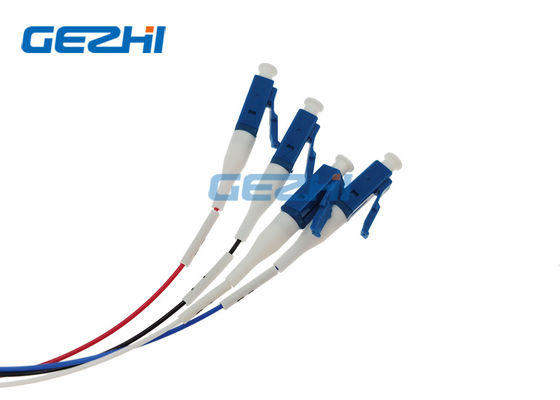

Connettore:

LC/UPC

Applicazione:

Integrazione di moduli e sistemi

Imballaggi particolari:

2pcs in una schiuma con la scatola di plastica

Capacità di alimentazione:

60000pcs al mese

Evidenziare:

commutatore di esclusione a fibre ottiche 4x4

Chiusura del modulo di commutatore di esclusione

1550nm che chiude commutatore ottico

Descrizione del prodotto

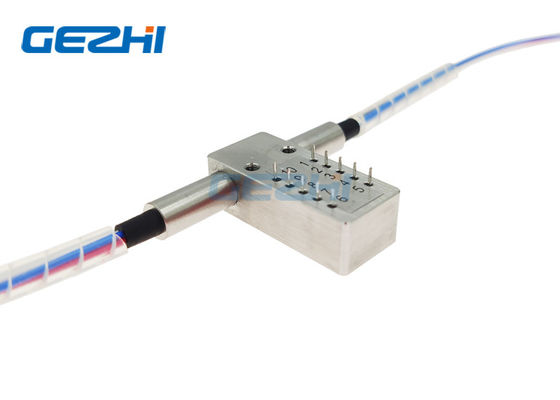

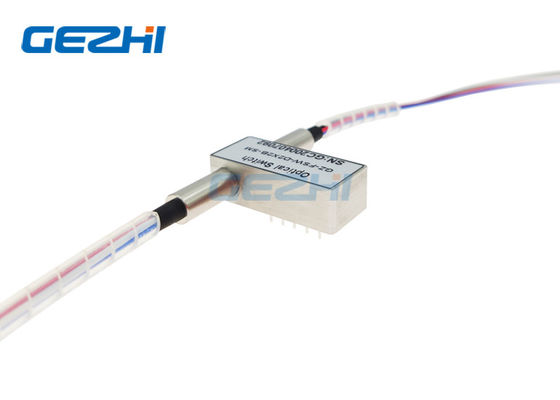

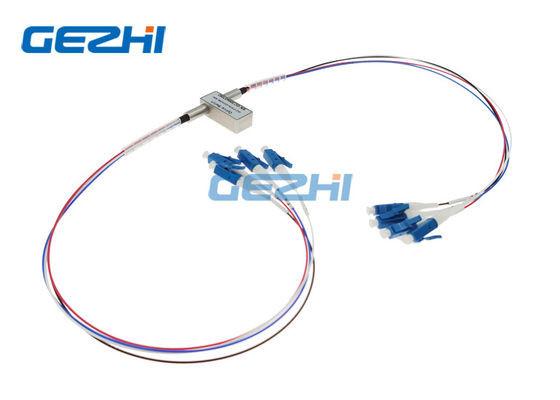

Commutatore di esclusione a fibre ottiche doppio 4x4 dei commutatori ottici della fibra 2x2B mini

Il 2x2B doppio di GEZHI è progettato per uso negli strumenti di misura e nelle reti di comunicazione di fibra ottica. Suo viene con 4 introdotti e 4 prodotti. Questo mini commutatore di esclusione a fibre ottiche 4x4 è raggiunto facendo uso di una configurazione opto-meccanica ed è attivato via un segnale di controllo elettrico. Questa progettazione avanzata di GEZHI si raddoppia commutatori ottici della fibra 2x2B che offrono l'alta stabilità senza precedenti come pure un basso costo ineguagliato.

Caratteristiche

Altamente stabile & affidabile

Breve tempo di commutazione

Progettazione compatta, dimensione miniatura
Perdita di inserzione bassa

Ampia lunghezza d'onda di funzionamento
Chiusura a sicurezza intrinseca e Non chiudere
Singolo modo o facoltativo misto

Applicazioni

Monitor di sistema
OADM configurabile

Metropolitan Area Network
R & S in laboratorio

Specificazione

Parametri	Unità	GZ-FSW-D2×2B
Lunghezza d'onda	nanometro	670~980	1260~1650
Lunghezza d'onda di funzionamento	nanometro	670/785/850/980	1310/1490/1550/1625/1650
Perdita di inserzione	dB	Tipo: 0,8 massimo: 1,2	Tipo: 0,6 massimo: 1,0
Attenuazione di riflessione	dB	MM≥30 SM≥50
Diafonia	dB	MM≥30 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Ripetibilità	dB	≤±0.02
Alimentazione elettrica	v	3,0 o 5,0
Vita	periodi	≥107
Commuti il tempo	spettrografia di massa	≤8
Potere della trasmissione	Mw	≤500
Temperatura di funzionamento	℃	-20~+70
Temperatura di stoccaggio	℃	-40~+85
Peso	g	16
Dimensione	millimetro	(L) 27.0× (W) 12.6× (H) 8,0 la personalizzazione (±0.2mm) è disponibile.

Informazioni di ordine

GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-x

Modo	Lunghezza d'onda	Tipo di tensione	Modello di controllo	Tipo della fibra	Diametro della fibra	Lunghezza della fibra	Connettore
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Chiusura di N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

Perni

Modello di controllo	Percorso ottico	Azionamento elettrico				Sensore di stato
D2×2B	Pin della luce	1	5	6	10	2-3	3-4	7-8	8-9
Non chiusura	P1-P3 P1'-P3	--	--	--	--	Fine	Aperto	Aperto	Fine
Non chiusura	P1-P4, P1'-P4 P3-P2, P3'-P2	V+	--	--	Terra	Aperto	Fine	Fine	Aperto

Elettrico

Specifiche	Tensione	Corrente	Resistenza
chiudere 5V	4.5~5.5	36~44mA	125Ω
Non chiudere 5V	4.5~5.5	26~32mA	175Ω
chiudere 3V	2.7~3.3	54~66mA	50Ω
Non chiudere 3V	2.7~3.3	39~47mA	70Ω

Immagine del pacchetto
