Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Interruttore a fibre ottiche MEMS | Manica: | 1x16 |
|---|---|---|---|
| Lunghezza d'onda: | 1310&1550nm | Controlli il tipo: | Non chiusura |
| Connettore: | nessuno | Applicazione: | Channel Monitor |
| Evidenziare: | commutatore di fibra ottica dei mems,Commutatore ottico RS232,commutatore ottico di 1x16 MEMS |
||

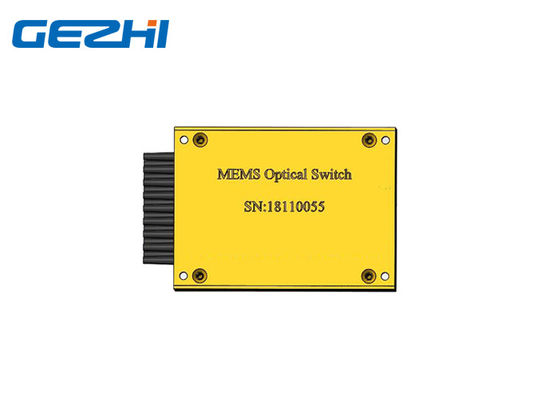

1x16 commutatore ottico dell'ampia fibra del passband MEMS monomodale
Il commutatore ottico del MEMS di GEZHI è basato su un chip micro-elettromeccanico del sistema (MEMS). Il chip di MEMS consiste di uno specchio elettricamente mobile su un supporto del silicio. Una tensione applicata al chip di MEMS induce lo specchio a girare, che cambia l'accoppiamento della luce fra l'input e le fibre dell'uscita del commutatore ottico di MEMS.
Caratteristiche
Tempi ad alta velocità di commutazione
Alta stabilità ed alta affidabilità
Perdita di inserzione bassa e PDL basso
Insensibile a scossa ed alla vibrazione
Applicazioni
Commutazione
Monitoraggio della rete
Blocco
Specificazione
| Parametro | Unità | Valore |
| Manica di commutazione | -- | 1XN (1X4,1X8,1x12,1X16,1X32) |
| Lunghezza d'onda | nanometro | C band/L band/C+L/others |
| Perdita di inserzione | dB | ≤0.8/1.0/1.2/1.5/1.7 |
| Ripetibilità | dB | ≤±0.02 |
| Attenuazione di riflessione | dB | ≥50 |
| Conversazione trasversale | dB | ≥50 |
| Perdita del dipendente di lunghezza d'onda | dB | ≤0.3 |
| Perdita del dipendente di polarizzazione | dB | ≤0.2 |
| Perdita del dipendente di temperatura | dB | ≤0.3 |
| Tempo di commutazione | spettrografia di massa | ≤15 |
| Trattamento ottico di potere | Mw | ≤500 |
| Commuti il tipo | -- | Non chiusura |
| Tensione di potere | V | 5±10% |
| Consumo di energia | W | ≤0.4 |
| Durevolezza | Cicli | 1 miliardo min. |
| Temperatura di funzionamento | ℃ | -5 ~+70 |
| Umidità relativa di funzionamento | %RH | 5~90 |
| Temperatura di stoccaggio | ℃ | -40 ~ +85 |
| Umidità relativa di stoccaggio | %RH | 5~90 |
| Tipo della fibra | -- | SMF-28 o equivalente |
Note:
1. Specificato senza connettori;
2. Banda della O: 1290~1330nm, banda di C: 1530~1570nm, L banda: 1570~1610nm, banda piena: 1270~1620nm
3. L'IL è misurato al CWL, ℃ 23. L'IL è per la unico banda. A due bande aggiunge 0,2 dB.
4. WDL è misurato in gamma a +/- 20nm a ℃ 23
5. La ripetibilità è definita dopo 100 cicli
6. Tipo della fibra: SMF-28 con 0.9mm tubo sciolto o equivalente
Chip di MEMS
Informazioni di ordine
GZ-MS-1x16-x-x-xx-xx-x
| Modo | Manica | Lunghezza d'onda | Tipo della fibra | Lunghezza della fibra | Connettore | Controlli il tipo |
| Commutatore di MS=MEMS |
1xN Specifichi la N, dove N≤32 |
banda 1=O banda 2=C banda 3=L 4=C+L 5=O+C X=Customized |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
